Pentruder MD1 – 70 mm
| Maks. ⌀ karūnos | 970 mm |
|---|---|
| Mechaninių greičių skaičius | 4 |
| Maksimalus sukimo momentas | 1450 Nm |
| Trinties mova | Taip |
| Automatinis padavimas | Taip, tiek rankinis, tiek automatinis padavimas |
| Rekomenduojamas HF variklis | 15 kW |

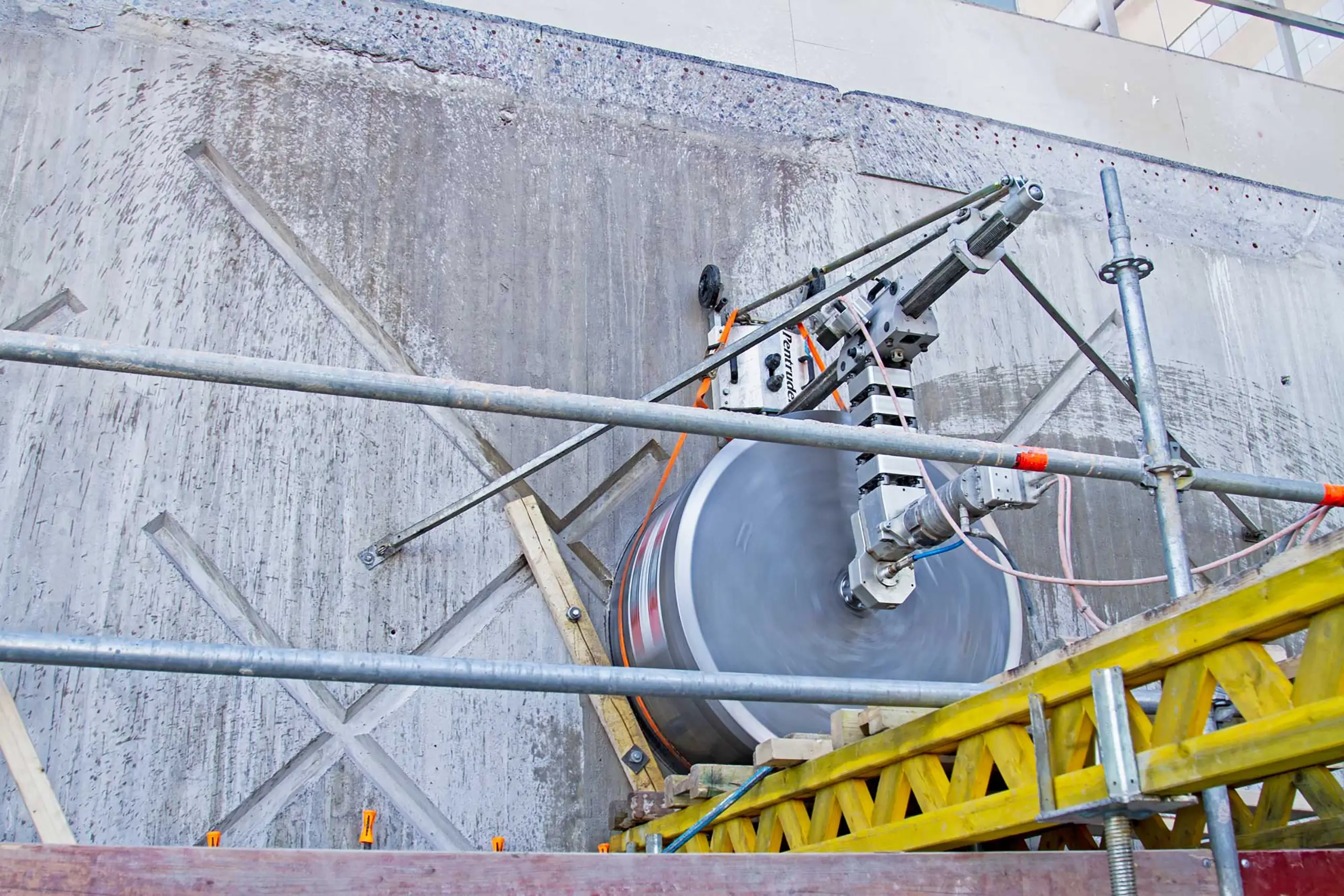

Labai galinga deimantinio gręžimo įranga sudėtingiems darbams
Didžiausias deimantinės karūnos skersmuo: 970 mm.
Informacija apie Pentruder MD1 – 70 mm
„Pentruder MD1-70“ deimantinio gręžimo įranga – galia, automatizacija ir greitis sudėtingiems darbams
„Pentruder MD1-70“ deimantinio gręžimo įranga – profesionalus sprendimas gręžti skyles betone, armuotame betone ir kitose kietose medžiagose. Su maksimaliu 970 mm skersmens karūnos diametru ir galingu aukšto dažnio varikliu (15, 18 arba 22 kW), ji tvarkosi su sudėtingiausiais projektais. Modulinė konstrukcija, greito atjungimo jungtys ir automatinis maitinimas sumažina pasiruošimo ir darbo laiką, o MG41 pavarų dėžė užtikrina sklandų startą ir aukštą efektyvumą net dirbant su didelėmis karūnomis.
Greitis, tikslumas ir automatizacija
Automatinis „Pentruder“ MD1-70 maitinimas minimalizuoja operatoriaus dalyvavimą, sumažina fizinį krūvį ir spartina gręžimo procesą. Ši funkcija leidžia įrangai savarankiškai reguliuoti jėgą ir greitį, užtikrindama nepriekaištingą pjovimą be kokybės praradimo. Unikali technologija leidžia gręžti skyles, kurių skersmuo siekia 800 mm, tą patį laiką, kurį kitos įrangos sugaišta 200 mm pjovimui. Galimybė derinti ST2 ir ST3 suktuvus pritaiko sistemą įvairiems darbams – nuo plonų praeimų iki didelių skylių.
Modularumas ir saugumas
Standartinis komplektas apima pagrindą, koloną, mechanizmą, suktuvą (ST2 arba ST3), MG41 pavarų dėžę ir variklį. Automatinis maitinimas ne tik spartina darbą, bet ir didina saugumą: operatorius kontroluoja procesą nuotoliniu būdu, vengdamas tiesioginio kontakto su gręžimo zona, ir prailgina deimantinių karūnų tarnavimo laiką.
Laiko ir išteklių taupymas
„Pentruder MD1-70“ suderinama su skaitmenine valdymo sistema „Pentpak“, leidžiančia naudoti vieną bloką deimantiniam gręžimui, lynų ir stendinio pjūklo darbui. Automatizacija sumažina darbuotojų poreikį ir klaidų tikimybę, o aukštas našumas daro šią įrangą profesionalų pasirinkimu, kur svarbios yra greitis, tikslumas ir patikimumas.
Didelė galia ir patikimumas
Pentruder sienų pjovimo mašinos yra įrengtos labai galingais aukšto dažnio varikliais. Visi jie turi labai veiksmingą aušinimą, didelį sukimo momentą ir yra pagaminti iš geriausių medžiagų, kad būtų užtikrintas patikimumas ir ilgas tarnavimo laikas. Patikima 400 Hz technologija užtikrina labai patikimą variklį, ilgą guolių tarnavimo laiką ir nereikalingą dažną techninę priežiūrą.
Galinga 4 pakopų pavarų dėžė
4 pakopų pavarų dėžė MG41 suprojektuota ilgaamžiškumui. Kartu su velenu ji užtikrina didelį sukimo momentą ir neprilygstamą našumą.
Labai geras stabilumas
Vežimėlis yra labai stabilus ir užtikrina puikų deimantinio grąžto valdymą.
Modulinė sistema
Derinkite įvairius modulius pagal savo poreikius. Bazinė įranga susideda iš atraminės plokštės, kolonos, ritininės vežimėlio, veleno mazgo, pavarų dėžės ir aukšto dažnio variklio. Aukšto dažnio gręžimo sistema gali būti varoma 15, 18 arba 22 kW galios aukšto dažnio varikliu.

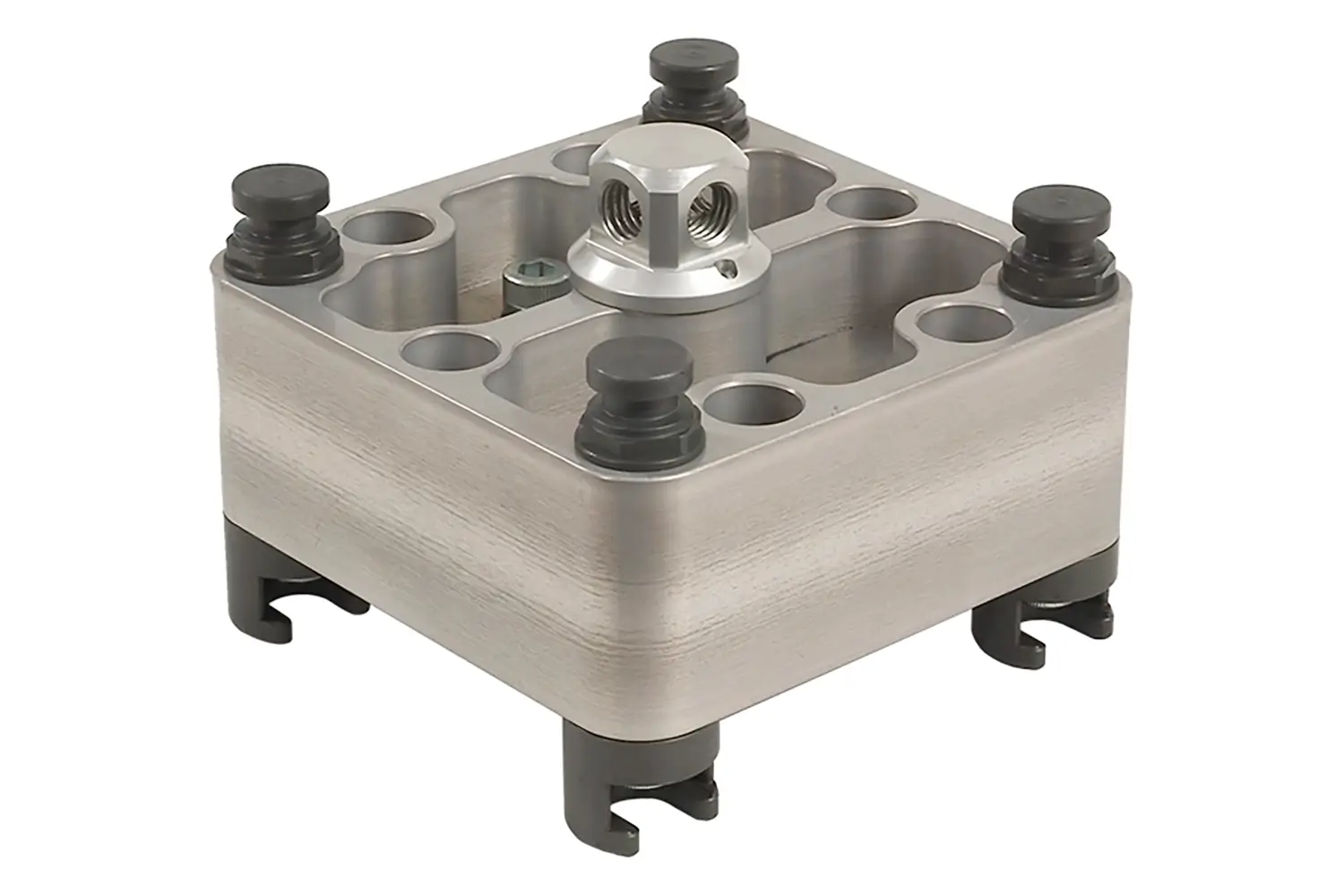

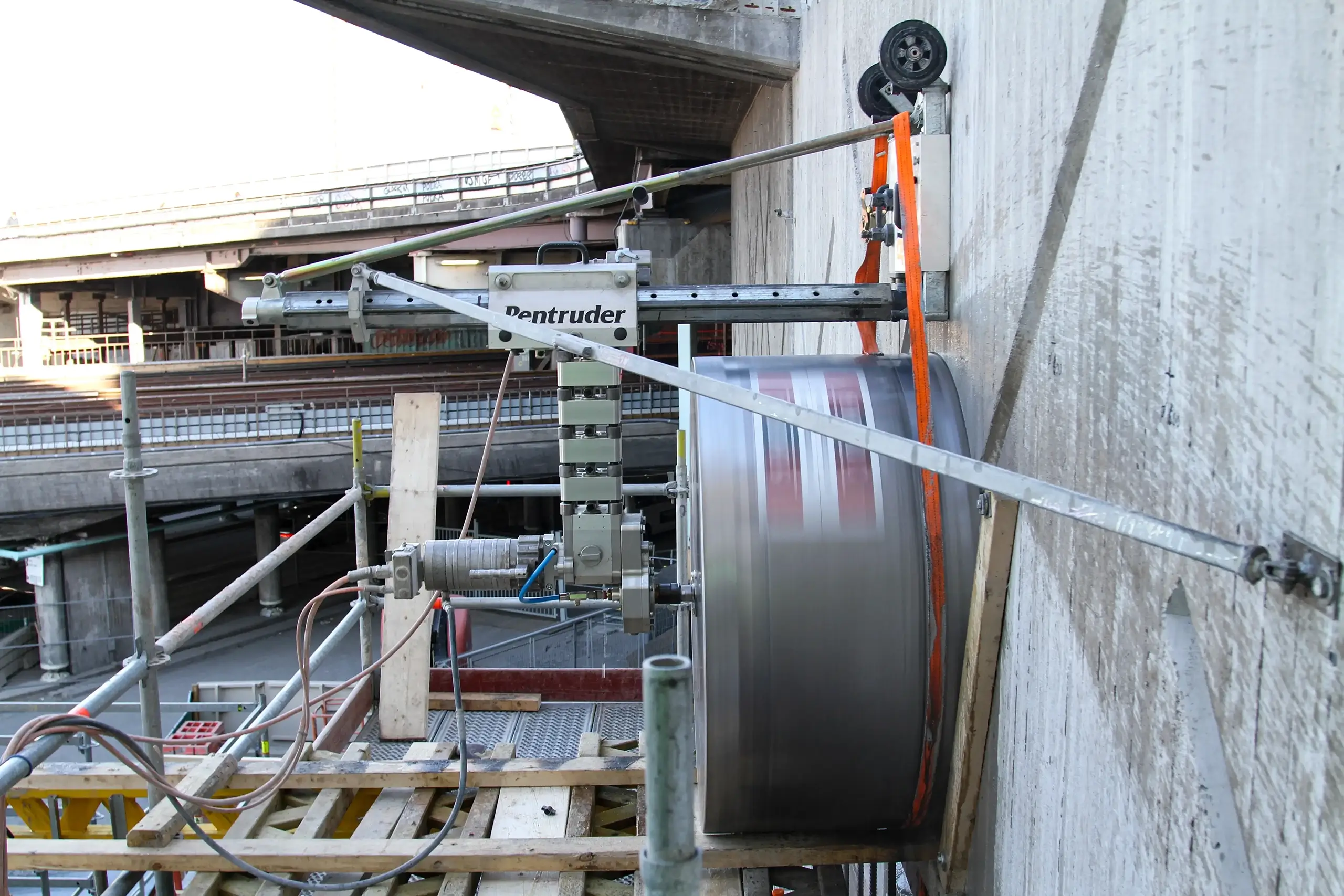

Tarpinis blokas ERMD1
Gręžiant didelio skersmens skyles, didesnes nei 600 mm (23,6 colių), reikia naudoti tarpiklį, kad padidintumėte atstumą tarp gręžimo stovo ir veleno, taip užtikrinant didesnį tarpą didesnio skersmens deimantiniams karūnoms. Kiekvienas adapteris išstumia deimantinę karūną 90 mm (3,5 colio) toliau nuo kolonos, t. y. užtikrina papildomą tarpą 180 mm (7 colių) didesnio skersmens karūnai.
Tvirti jungtys
Jungčių korpusai gaminami savo gamykloje iš ypač tvirto aliuminio. Techninės priežiūros metu jungties įdėklus galima pakeisti rankiniu įrankiu.
| Informacija | |
|---|---|
| Nuimamas variklis: | Taip |
| Frikcinė sankaba: | Taip |
| Mechaniniai greičiai: | 4 |
| Pavarų dėžės svoris: | 8.2 Kg |
| Adapterio svoris: | 2.0 Kg |
| Suktiuvo svoris: | 7.5 Kg |
| Ilgintuvo svoris: | 3.3 Kg |
| Valdymo blokas Pentpak 427 | |
|---|---|
| Įtampa įėjime: | 380-480 V |
| Dažnis įėjime: | 50-60 Hz |
| Minimalus saugiklis (15 / 18 / 22 kW aukšto dažnio variklis): |
16 А |
| Rekomenduojamas saugiklis (15 / 18 / 22 kW aukšto dažnio variklis): |
32 / 40 / 63 А |
| Rekomenduojama generatoro galia: | 45 kVA |
| Svoris: | 26 Kg |
| MD1 su CEI-70 mechanizmu | 70 mm stovo kolonija |
|---|---|
| Veleno blokas ST2 (1xERMD1): | 600 mm |
| Veleno blokas ST2 (1xERMD1): | 790 mm |
| Veleno blokas ST2 (2xERMD1): | 970 mm |
| MD1 su CER vežimėliu (ritinėliu) | MCCS stovas |
|---|---|
| Veleno blokas ST2/ST3 (be ERMD1): | 660 mm |
| Veleno blokas ST2 (1xERMD1): | 750 mm |
| Veleno blokas ST2 (2xERMD1): | nerekomenduojama |
| Veleno blokas ST2 (3xERMD1): | nerekomenduojama |
| Velenų ST2 ir ST3 sukimosi greitis (aps./min.): | ||||
|---|---|---|---|---|
| Pentpak 427 | 1 greitis | 2 greitis | 3 greitis | 4 greitis |
| 15 kW aukšto dažnio variklis + ST2: | 0-80 aps./min. | 0-125 aps./min. | 0-215 aps./min. | 0-345 aps./min. |
| 15 kW aukšto dažnio variklis + ST3: | 0-160 aps./min. | 0-260 aps./min. | 0-445 aps./min. | 0-700 aps./min. |
| 18/22 kW aukšto dažnio variklis + ST2: | 0-55 aps./min. | 0-90 aps./min. | 0-150 aps./min. | 0-240 aps./min. |
| 18/22 kW aukšto dažnio variklis + ST3: | 0-115 aps./min. | 0-180 aps./min. | 0-315 aps./min. | 0-500 aps./min. |
| Sukimo momentas su veleno bloku ST2 ir ST3: | ||||
|---|---|---|---|---|
| Pentpak 427 | 1 greitis | 2 greitis | 3 greitis | 4 greitis |
| 15 kW aukšto dažnio variklis + ST2: | 1450 Nm | 910 Nm | 530 Nm | 330 Nm |
| 15 kW aukšto dažnio variklis + ST3: | 700 Nm | 440 Nm | 250 Nm | 160 Nm |
| 18 kW aukšto dažnio variklis + ST2: | 1740 Nm | 1100 Nm | 640 Nm | 400 Nm |
| 18 kW aukšto dažnio variklis + ST3: | 840 Nm | 530 Nm | 310 Nm | 190 Nm |
| 22 kW aukšto dažnio variklis + ST2: | 2120 Nm | 1340 Nm | 780 Nm | 490 Nm |
| 22 kW aukšto dažnio variklis + ST3: | 1020 Nm | 640 Nm | 370 Nm | 230 Nm |

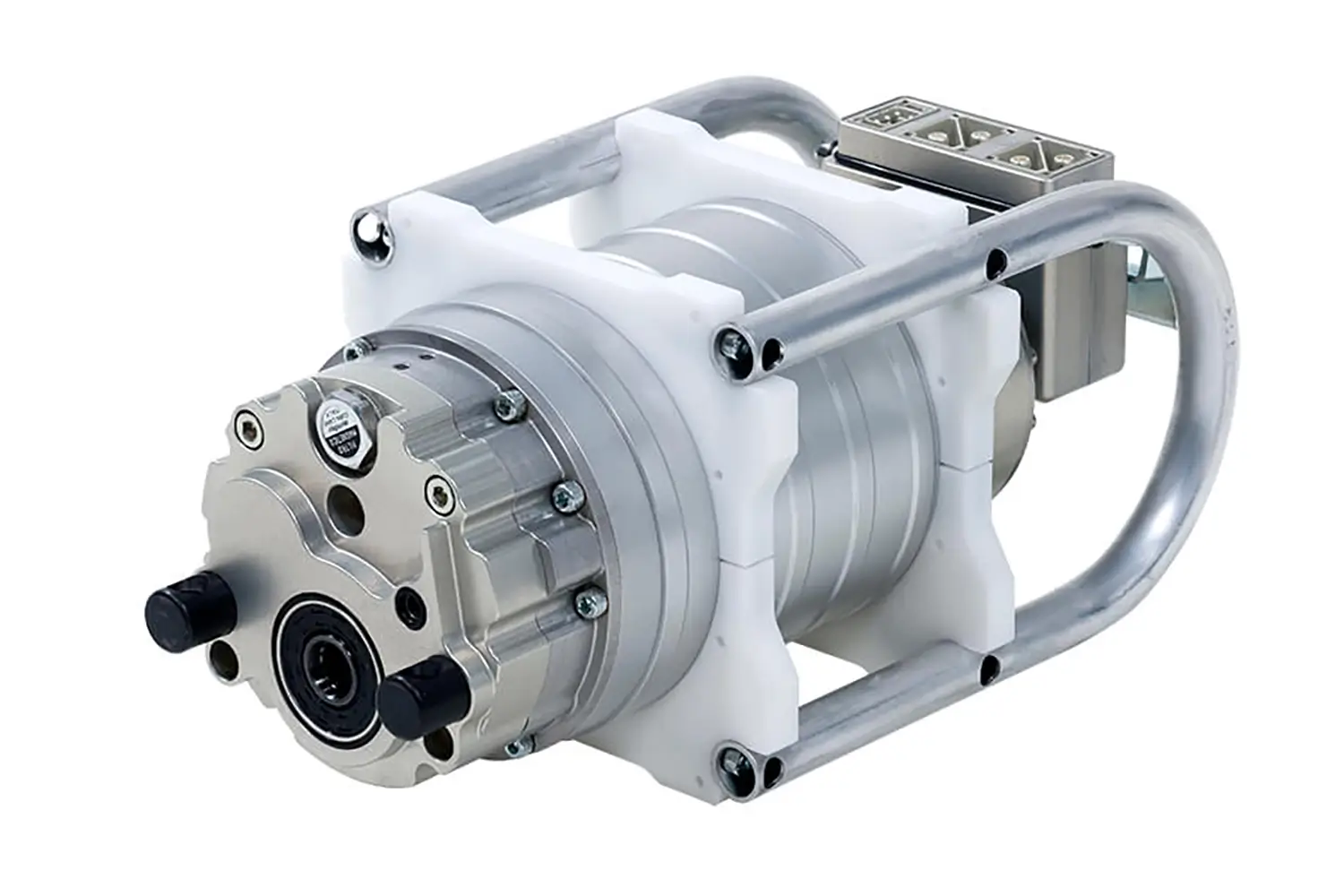

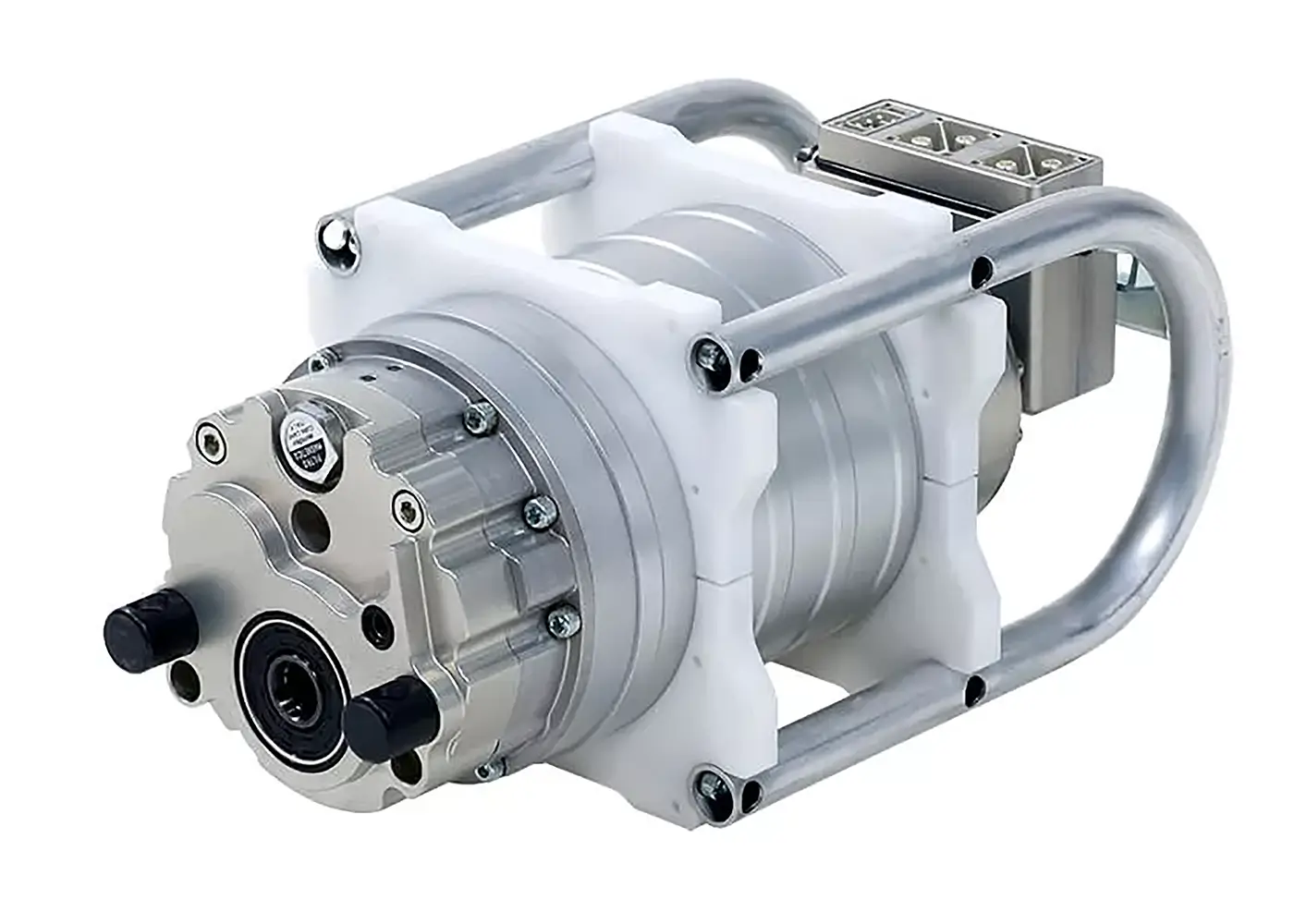

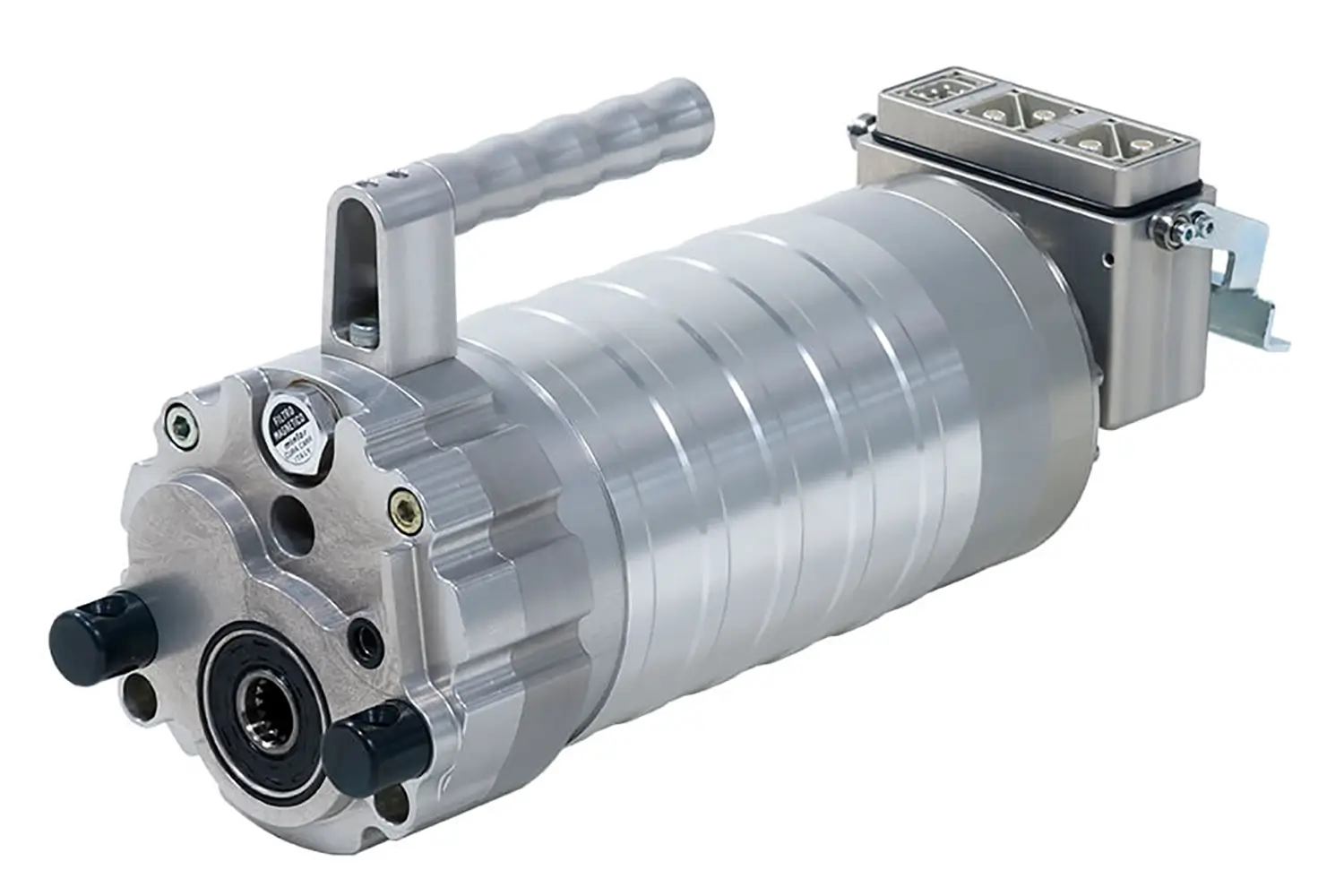

15 kW HF variklis
Rekomenduojama montuoti deimantinį gręžimo įrenginį Pentruder MD1 ir sienų pjovimo mašiną Pentruder 6-10HF.

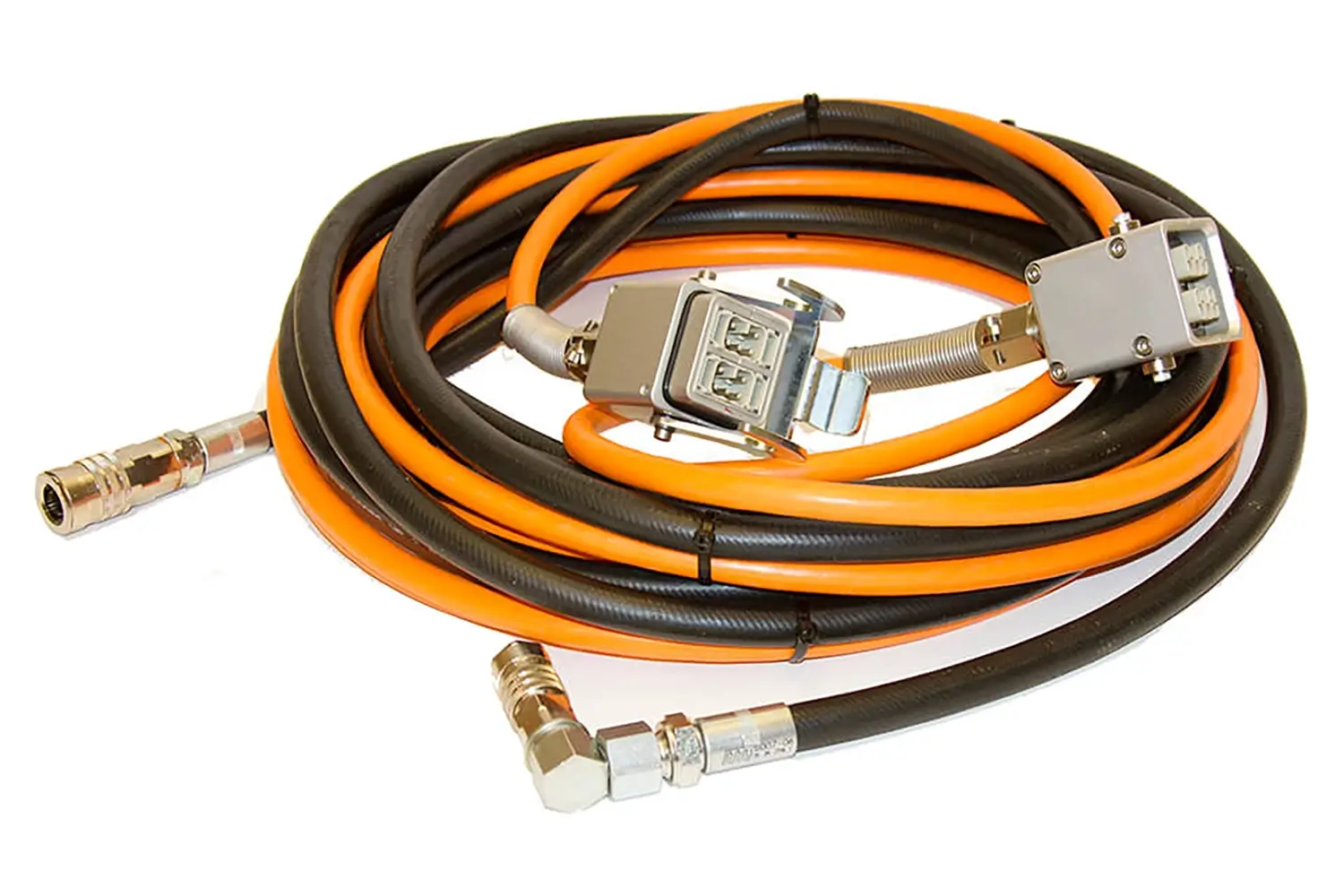

24 V laidas su vandens žarna
Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
Komplekte su vandens tiekimo žarna

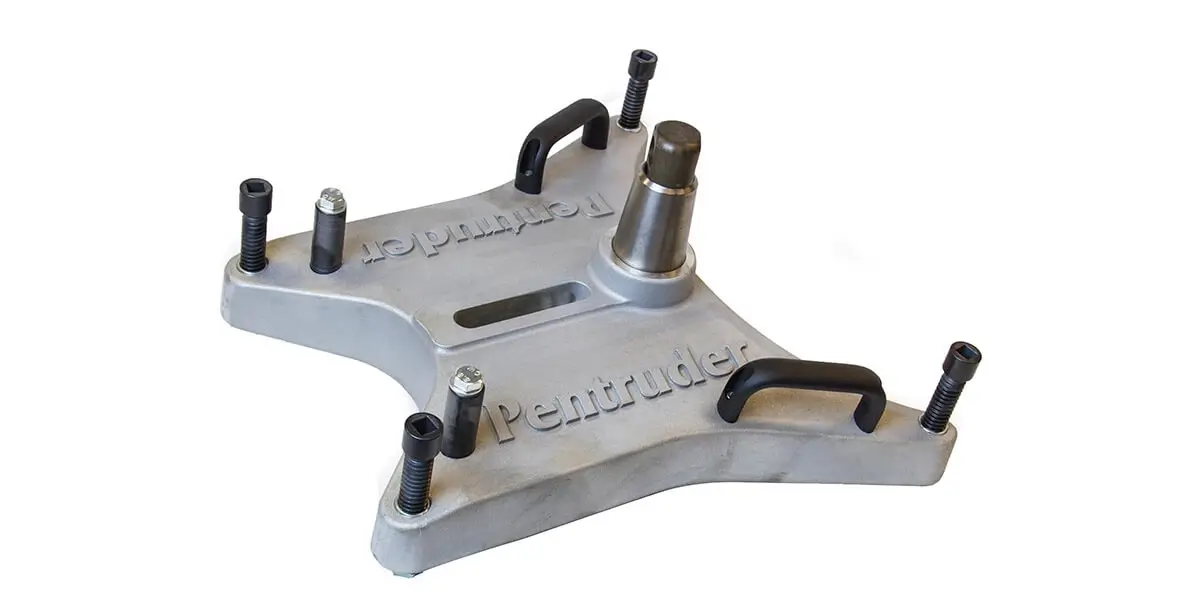

BFC5
Pagrindo plokštė
BFC5 ratai
Ratai pagrindo plokštei BFC5

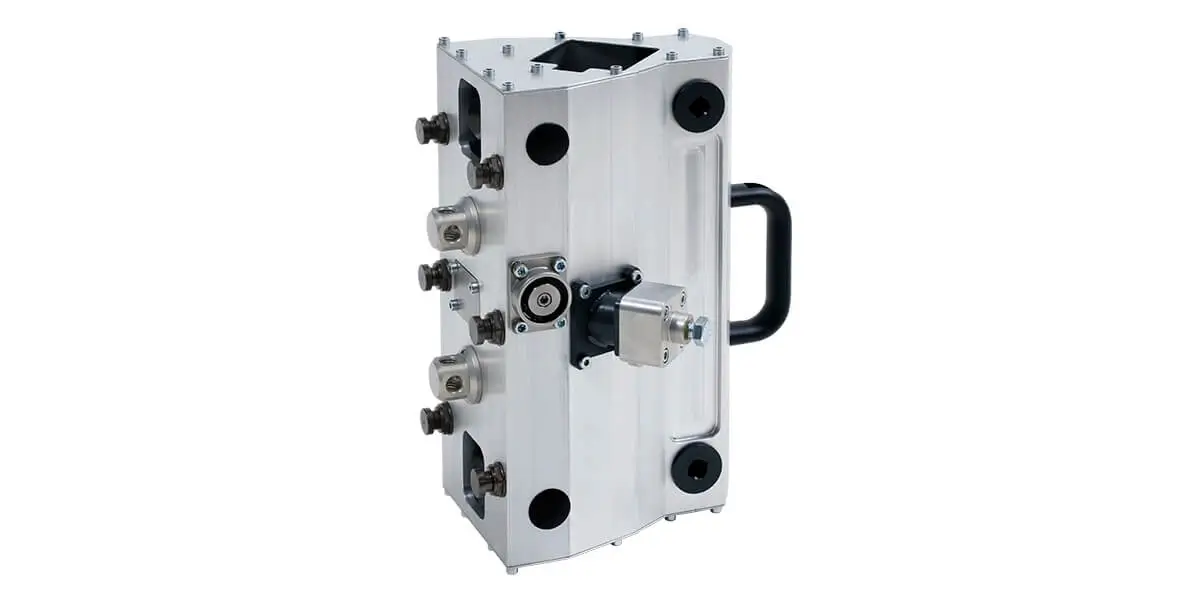

CE1-70
Vežimėlis CE1-70

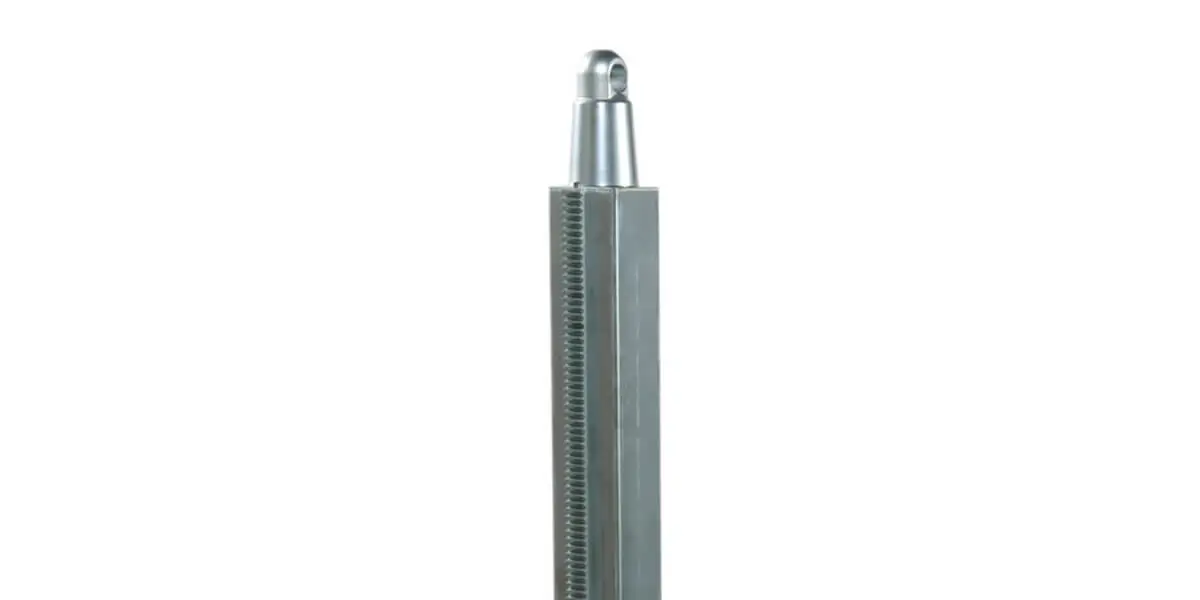

CN F/M-70
CN kolona, plieninė F/M – 70

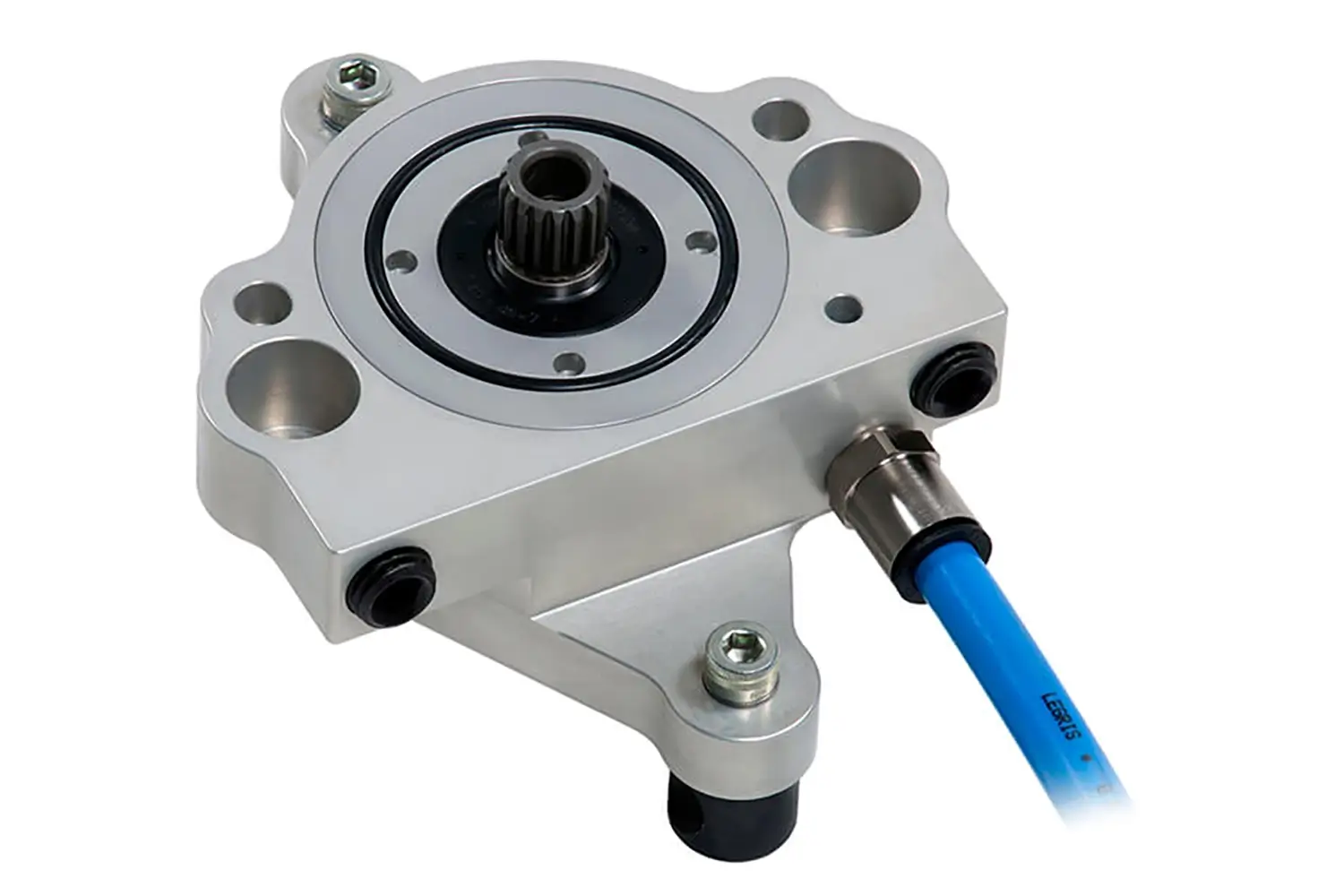

HFMR-MG41
Adapteris su frikcine sankaba HF varikliams, skirtas transmisijai MG41

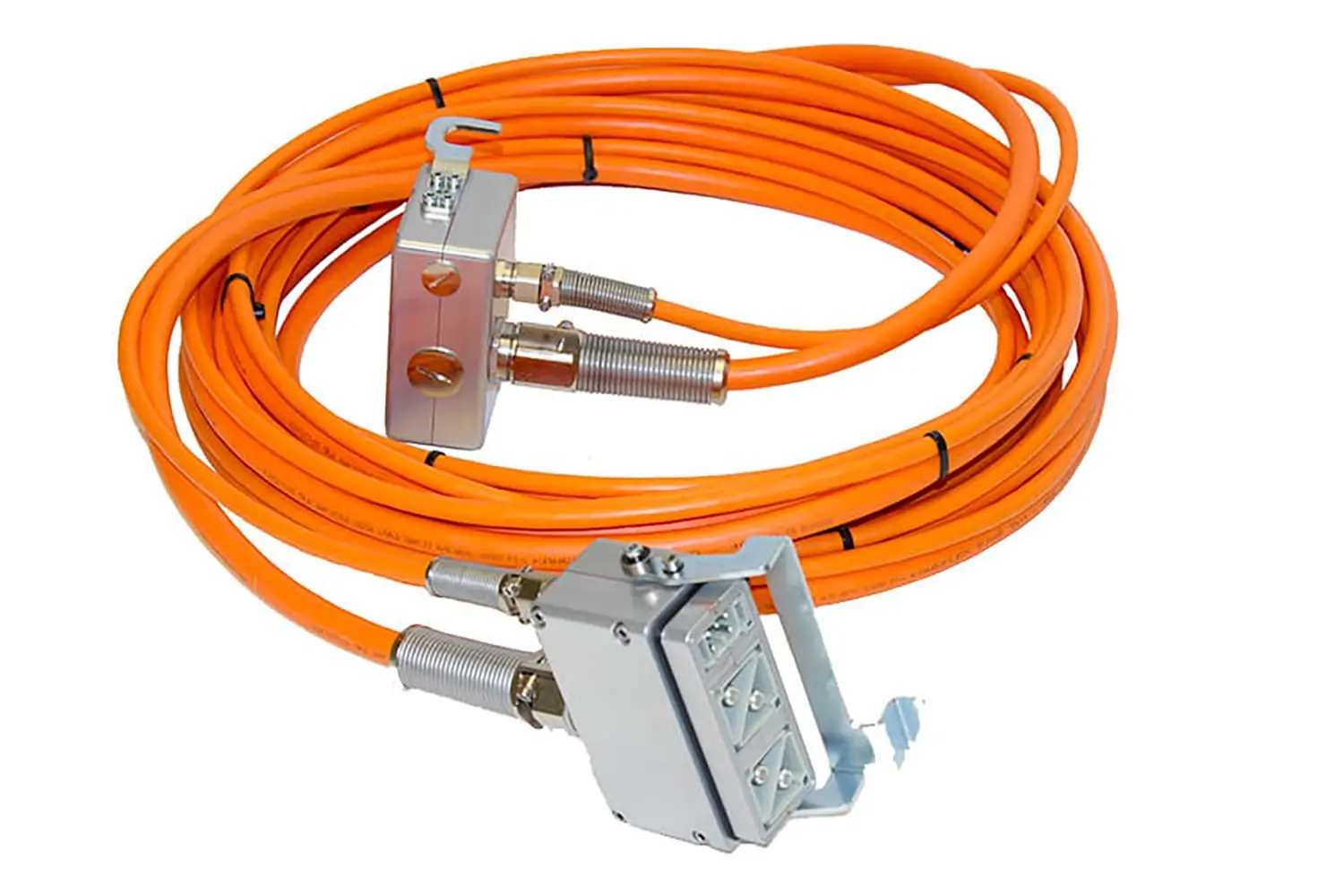

Kabelis 400V
Pentruder HF variklio valdymo kabelis

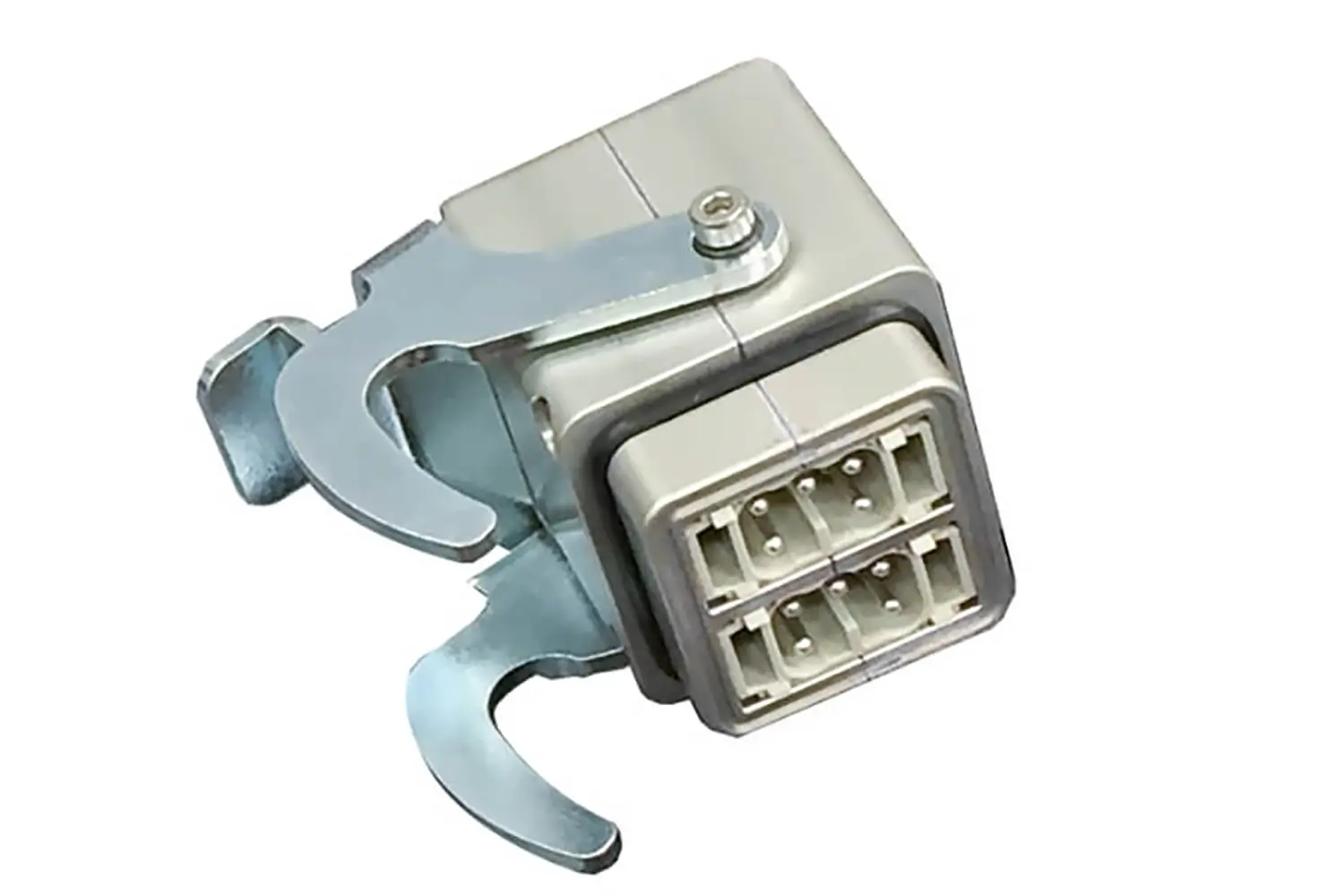

MD1 ID lustas
ID lusto jungtis MD1 be automatinio padavimo funkcijos.

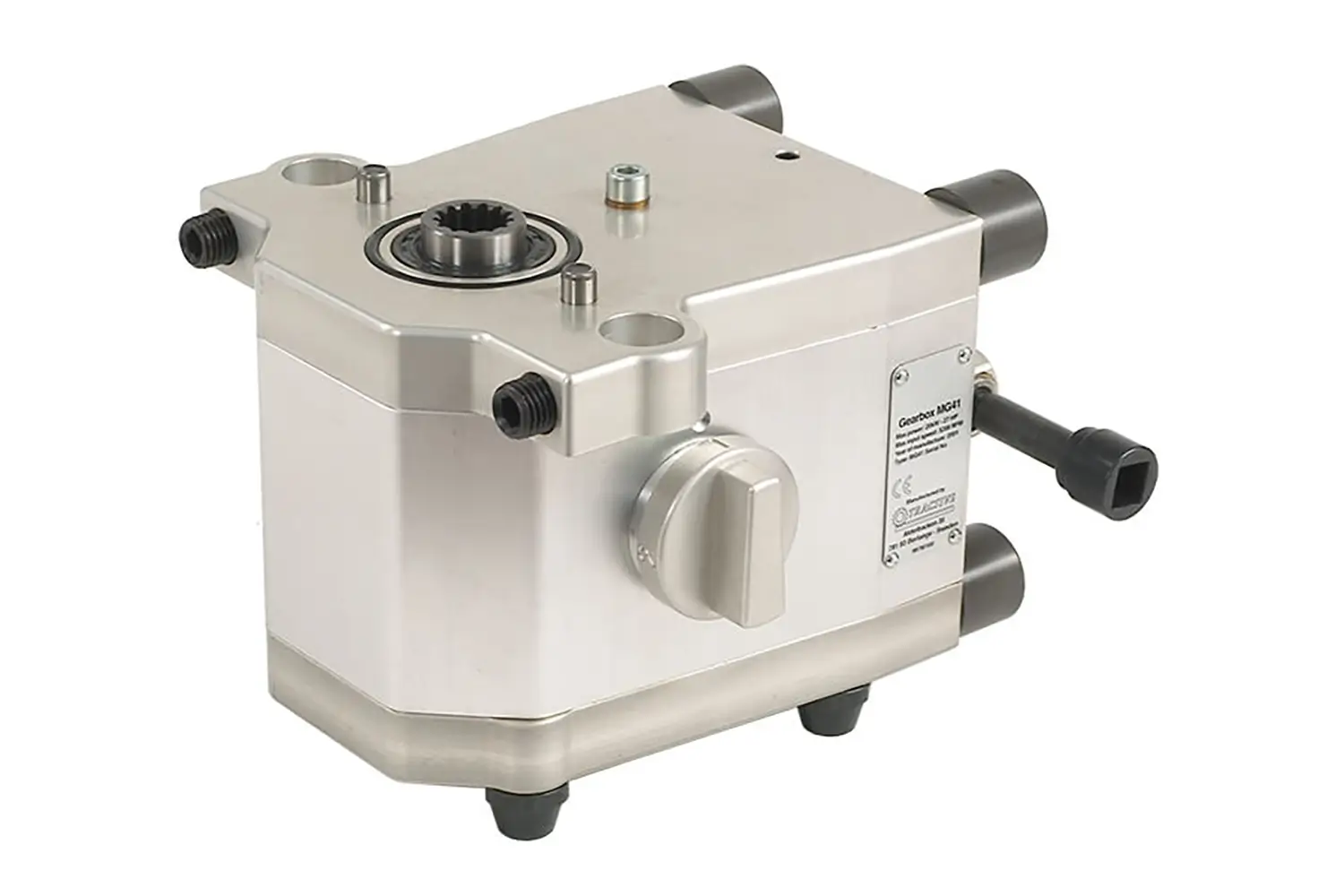

MG41
MG41 4 pavarų dėžė MD1

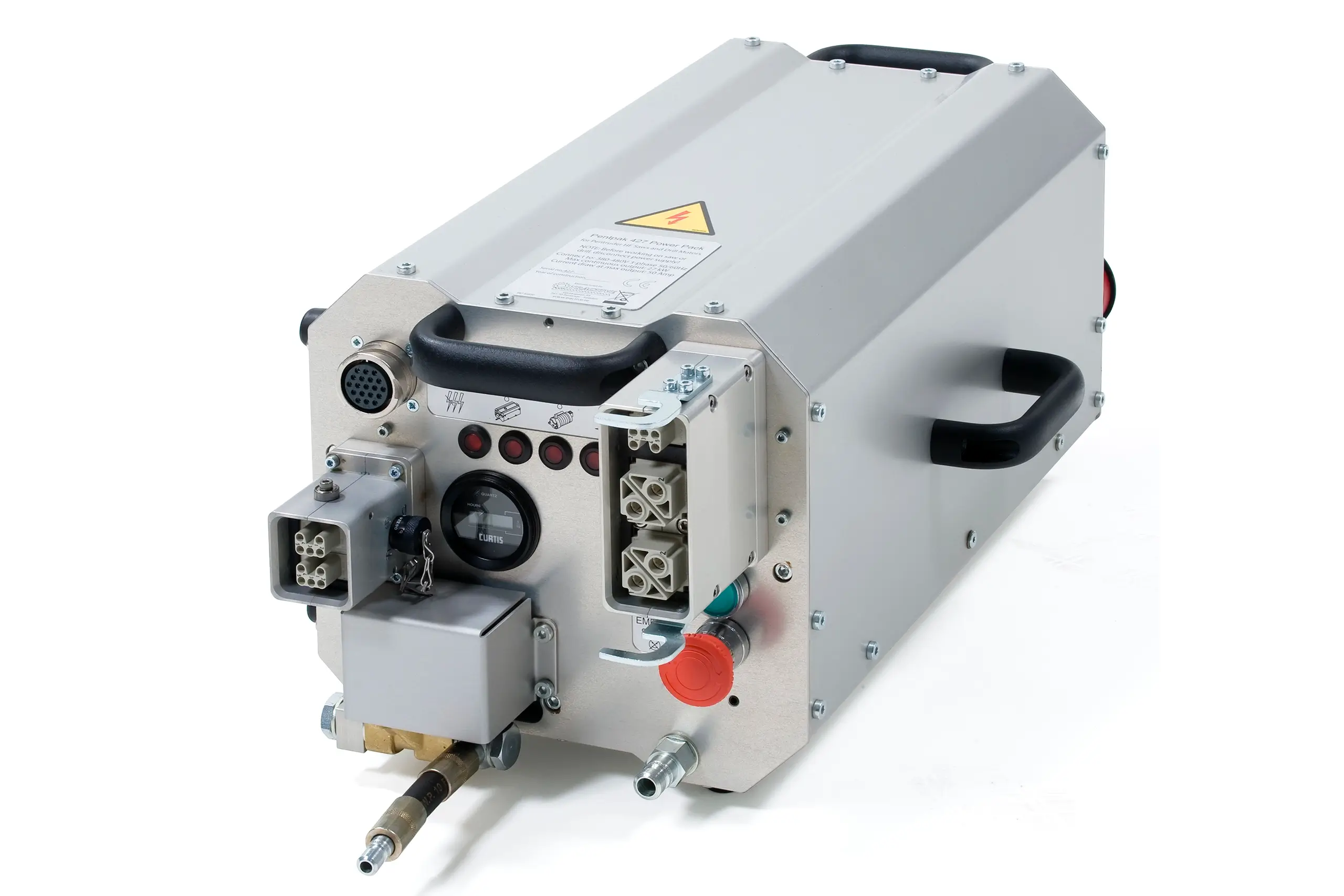

Pentpak 427i
HF įrangos valdymo blokas

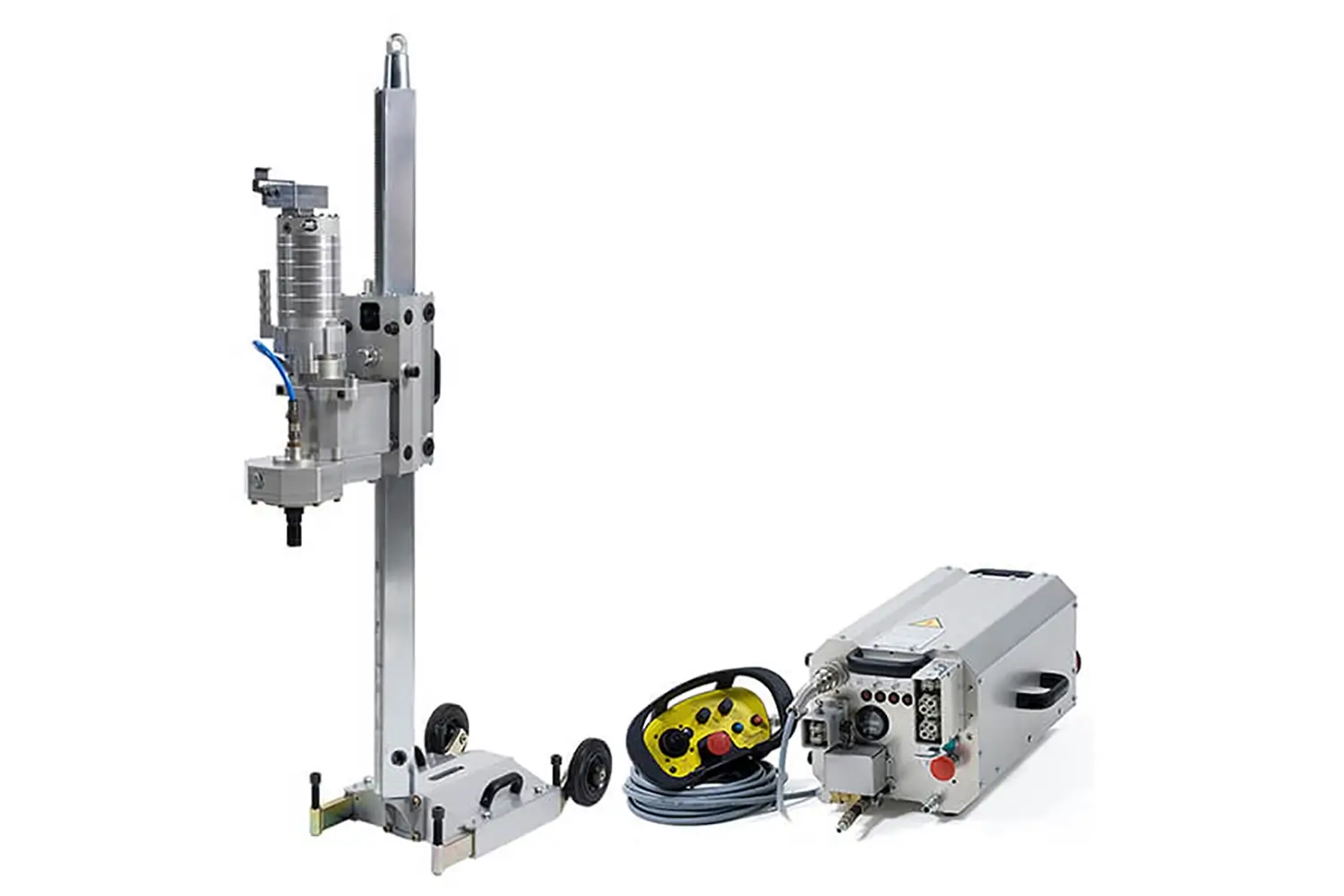

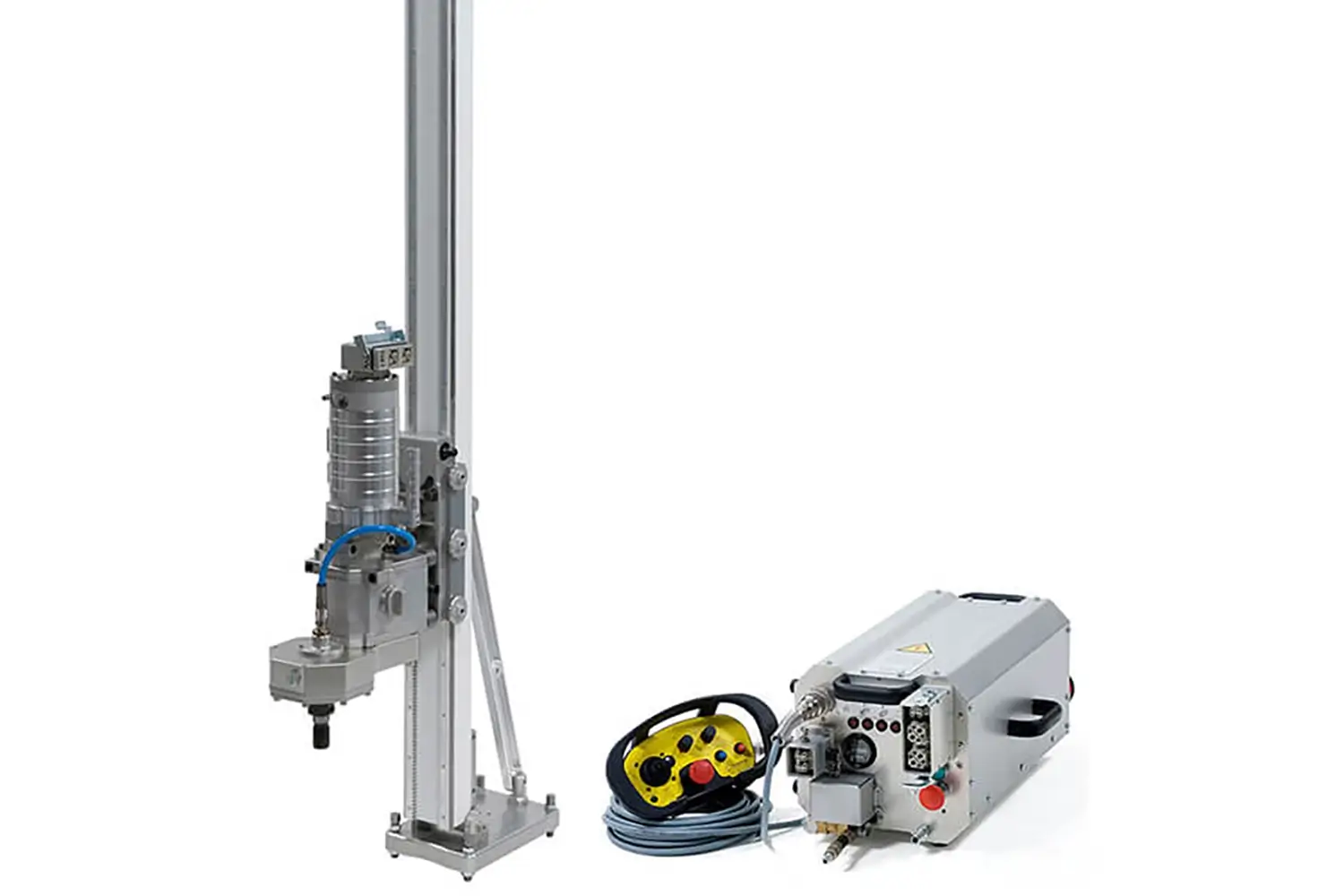

Pentruder MD1 – 70 mm
Pentruder MD1 su 70 mm stovo-kolona
Didžiausias deimantinės karūnos skersmuo: 970 mm.
QDC – 1-1/4
Greito atjungimo verpstės adapteris
QDC – 1-1/4 colio UNC

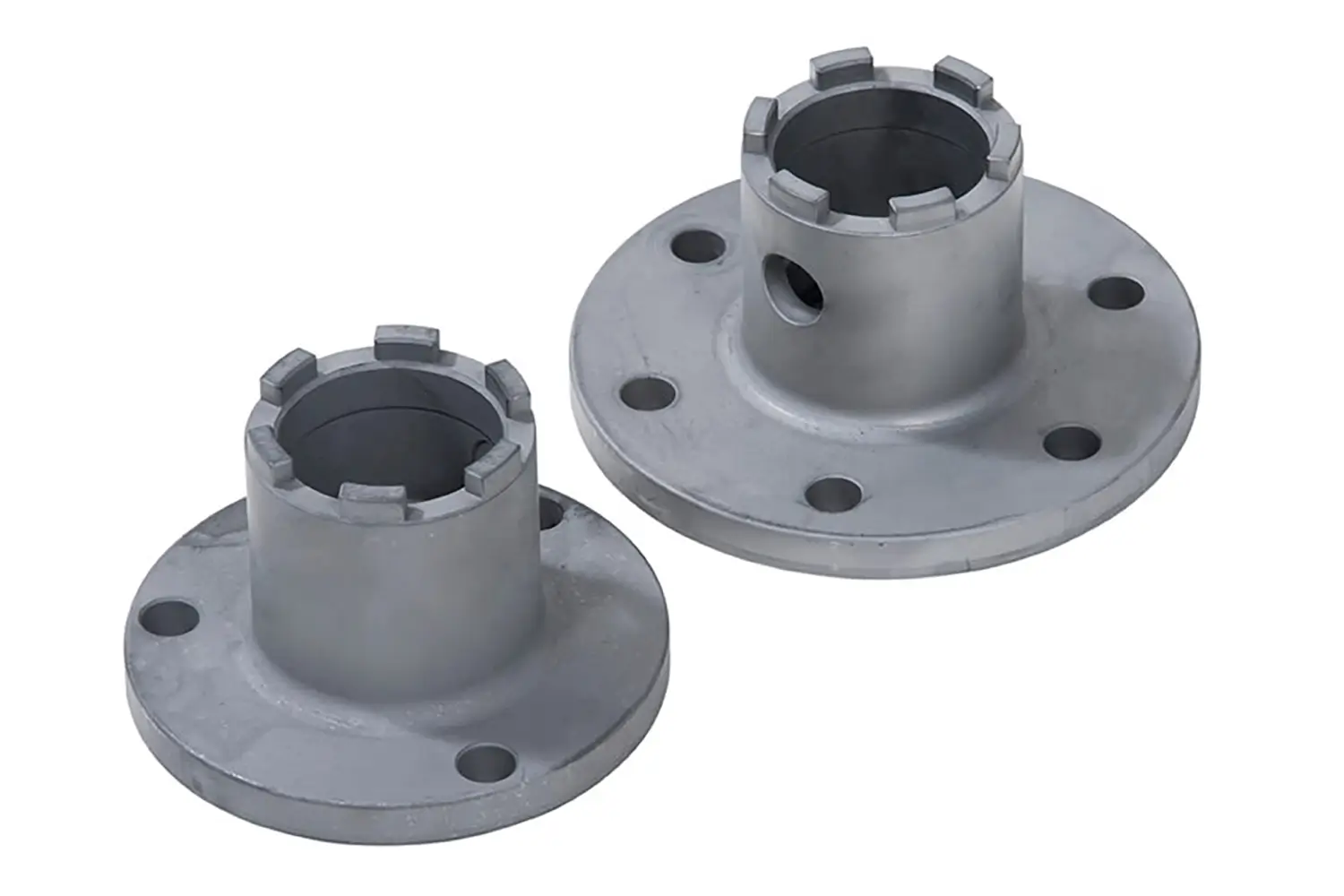

QDC-84
Greito atlaisvinimo adapteris
QDC-94
Быстросъемный адаптер

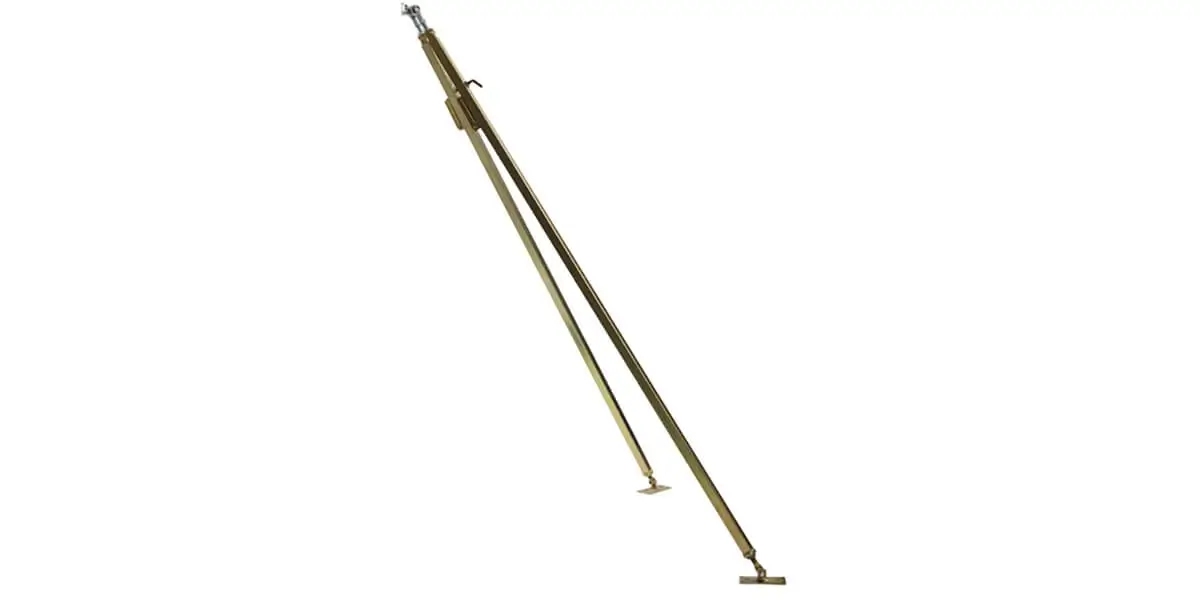

RST-CN-M
Papildomas galinis ribotuvas

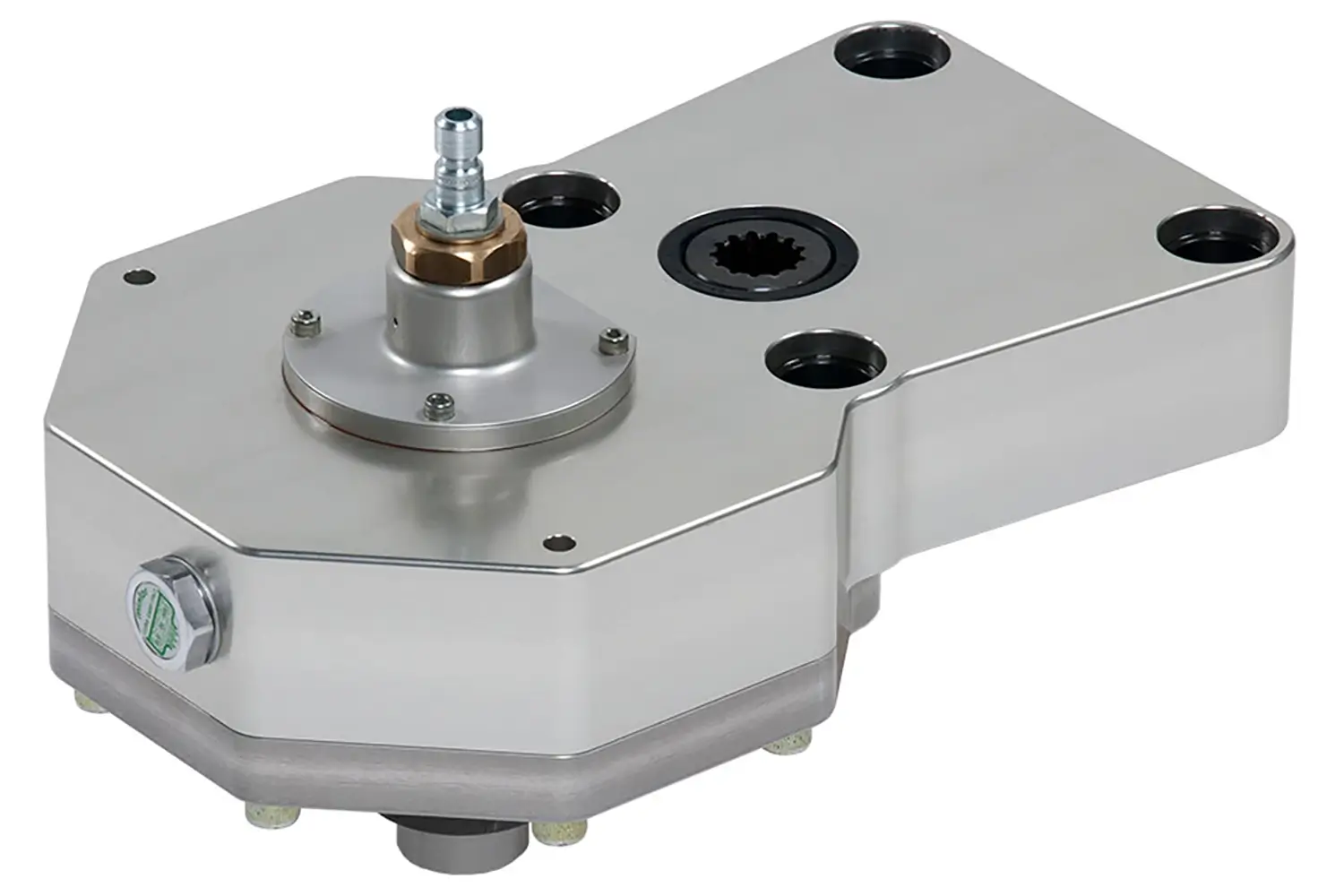

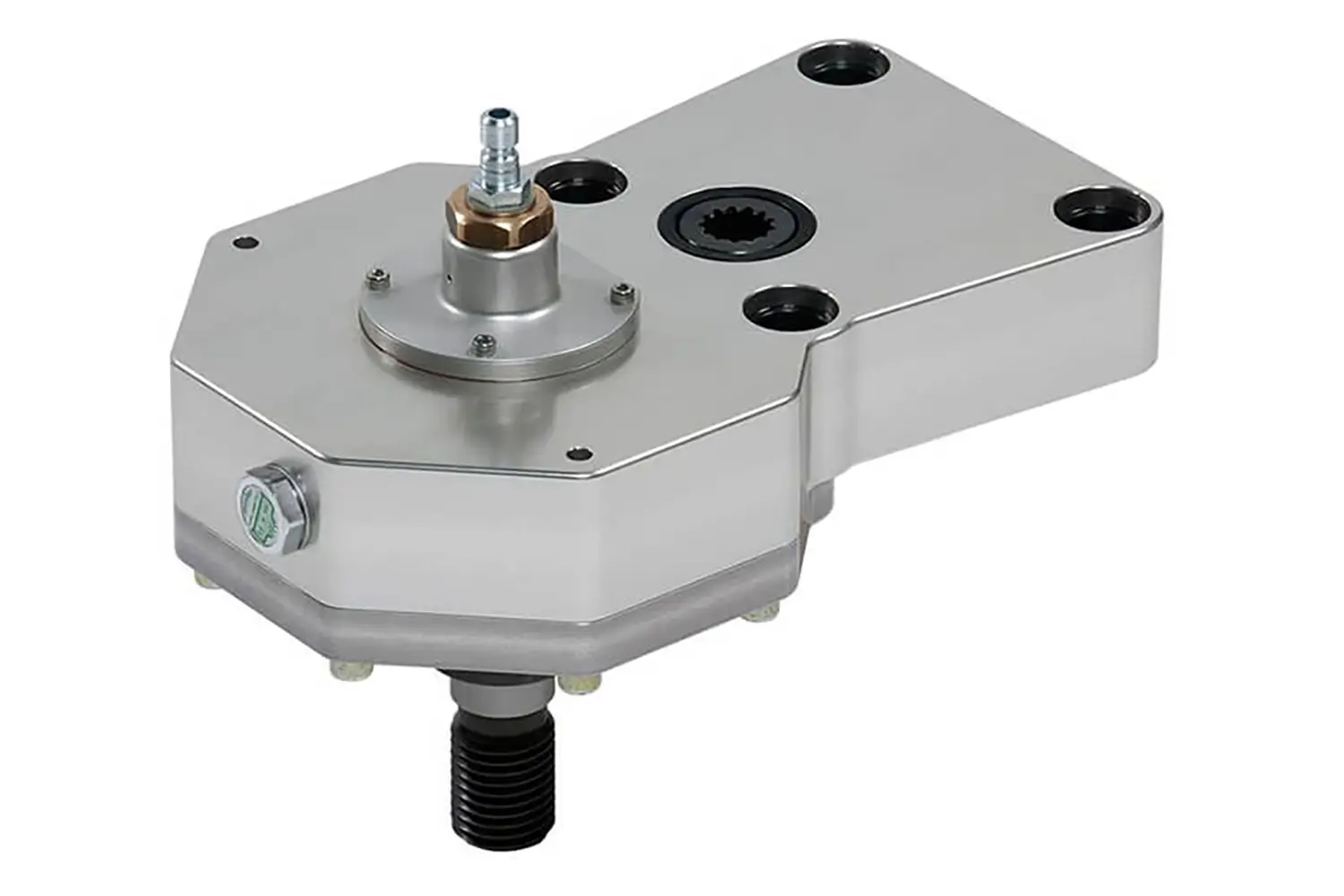

ST2-QDC
Sustiprintas veleno blokas ST2, skirtas MG41 pavarų dėžei
Deimantiniams grąžtams Ø iki 1000 mm ir daugiau
Velenas su greita jungtimi

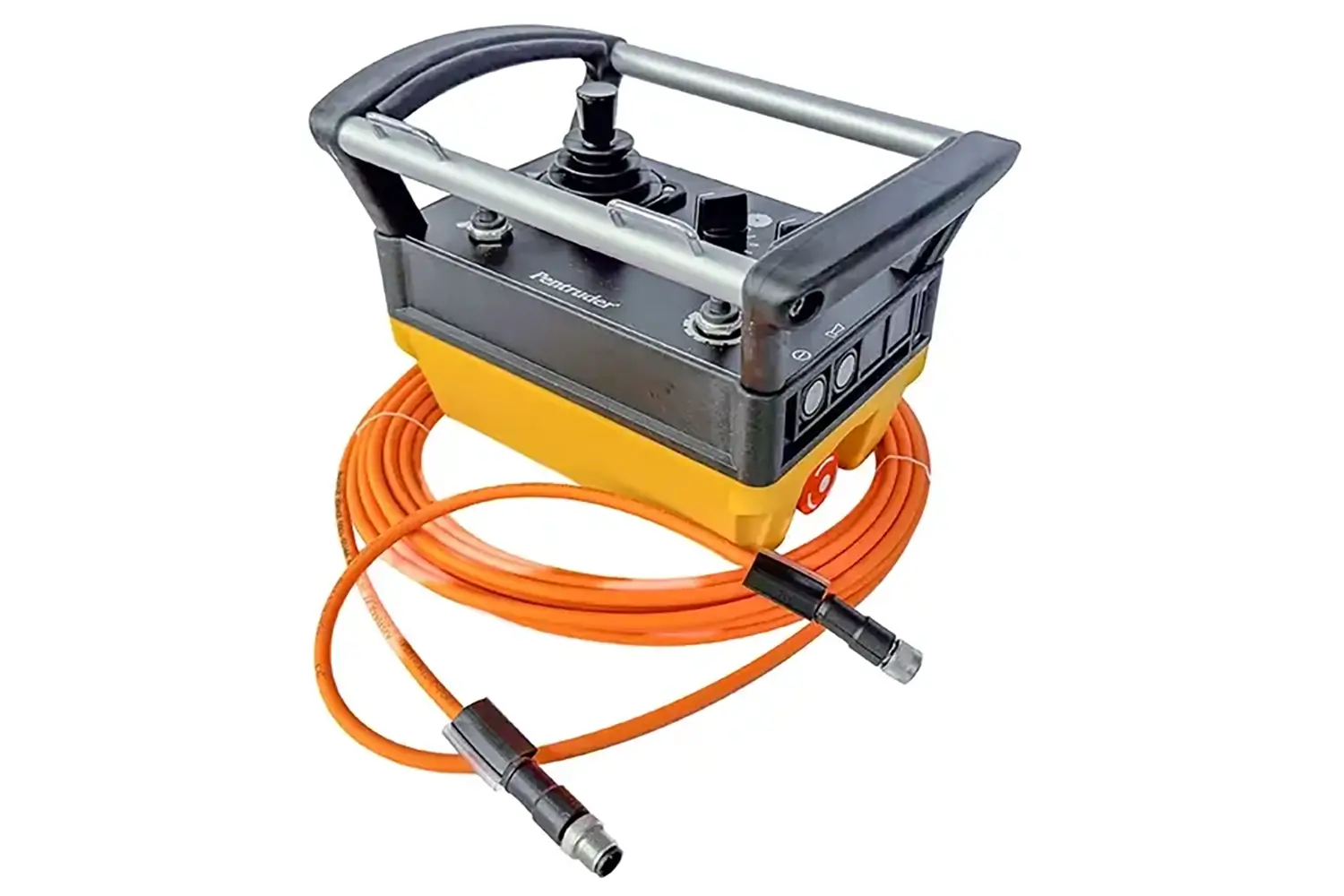

WRC2-HF
HF belaidis nuotolinio valdymo pultas
При сверлении с кареткой без устройства автоматической подачи требуется разъем с идентификационным чипом для MD1.
См. главу 2.4.5 (MD1 на 70 мм стойке-колонне) и 2.5.5 (MD1 на универсальной направляющей TS MCCS) в руководстве оператора MD1.
15 kW HF variklis
Rekomenduojama montuoti deimantinį gręžimo įrenginį Pentruder MD1 ir sienų pjovimo mašiną Pentruder 6-10HF.
18 kW HF variklis
Rekomenduojama montuoti MD1 deimantiniam gręžimui, Pentruder 6-12HF sienų pjovimo mašinai ir 3P8 lyninei mašinai.
22 kW HF variklis
Skirta sienų pjovimo mašinoms Pentruder CBK, 8-20HF ir 8-20iQ bei lynų mašinai 3P8-HF.
24 V laidas su vandens žarna
Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
Komplekte su vandens tiekimo žarna

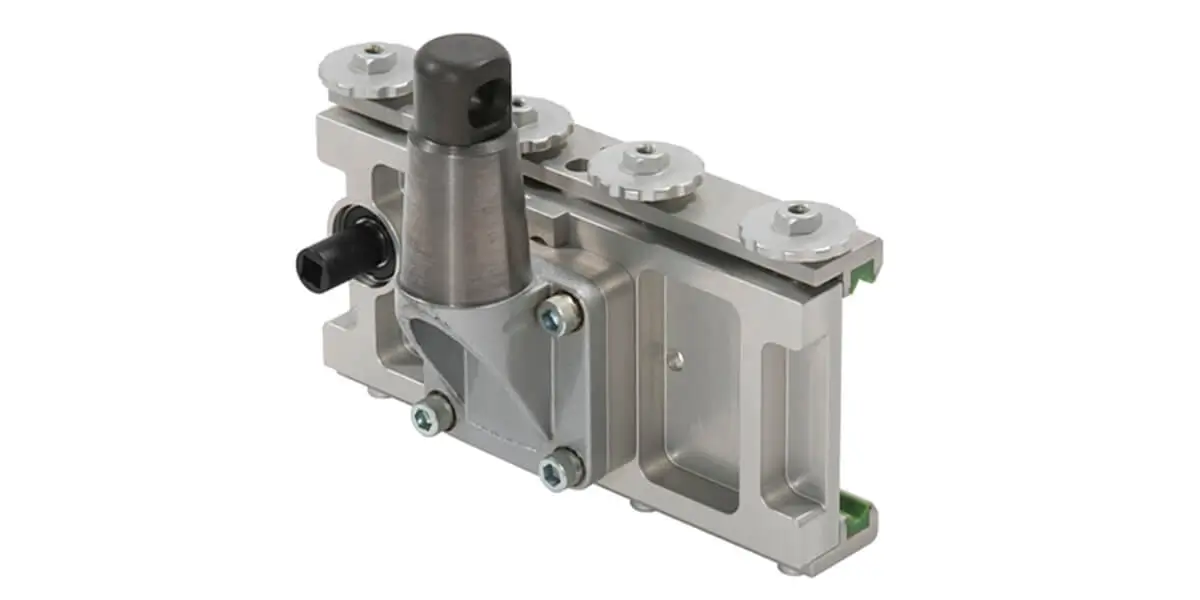

CEL-CN
Vežimėlis linijiniam ir kampiniam gręžimui

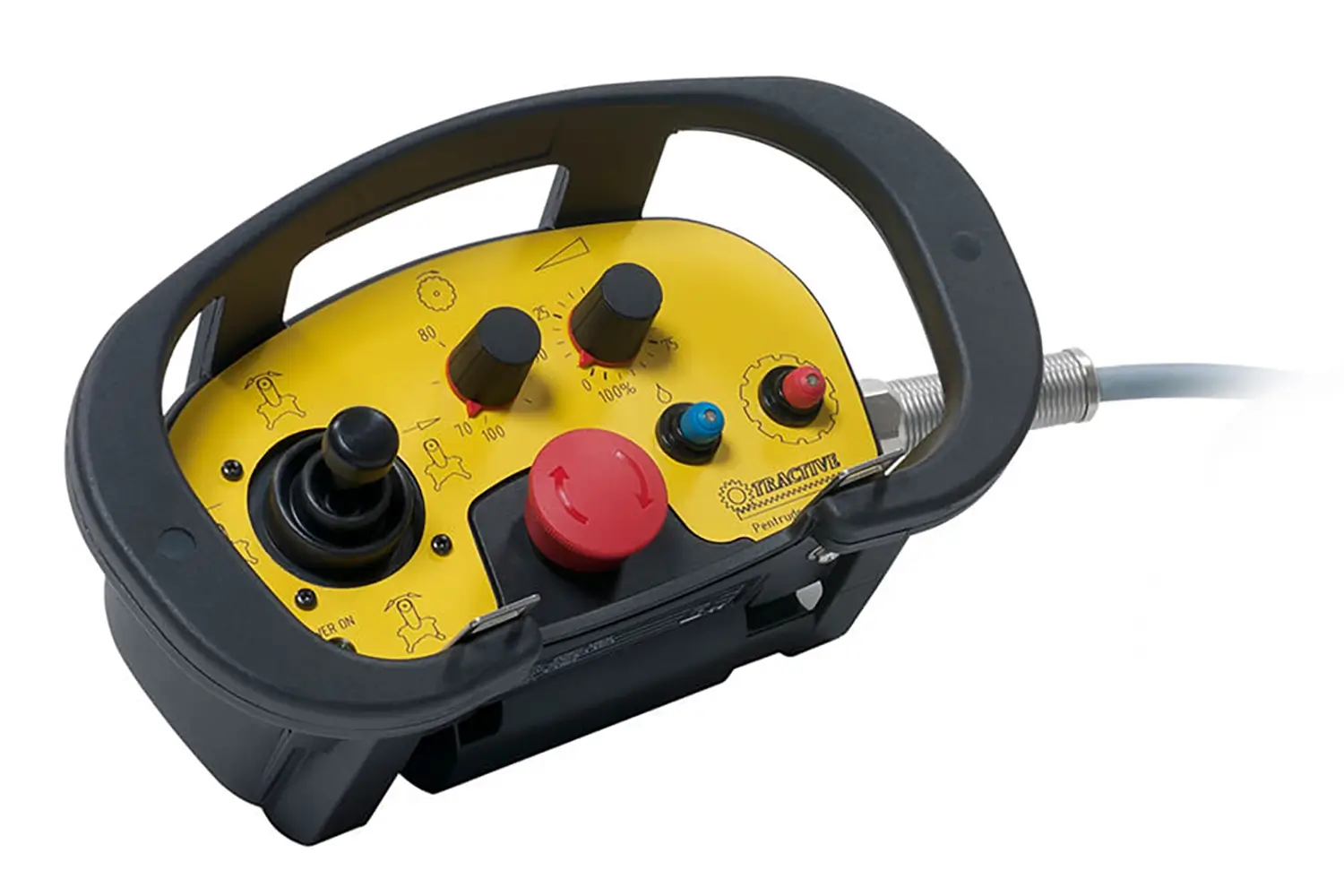

CRC-HF
Laidinis valdymo pultas
Kabelis 400V
Pentruder HF variklio valdymo kabelis

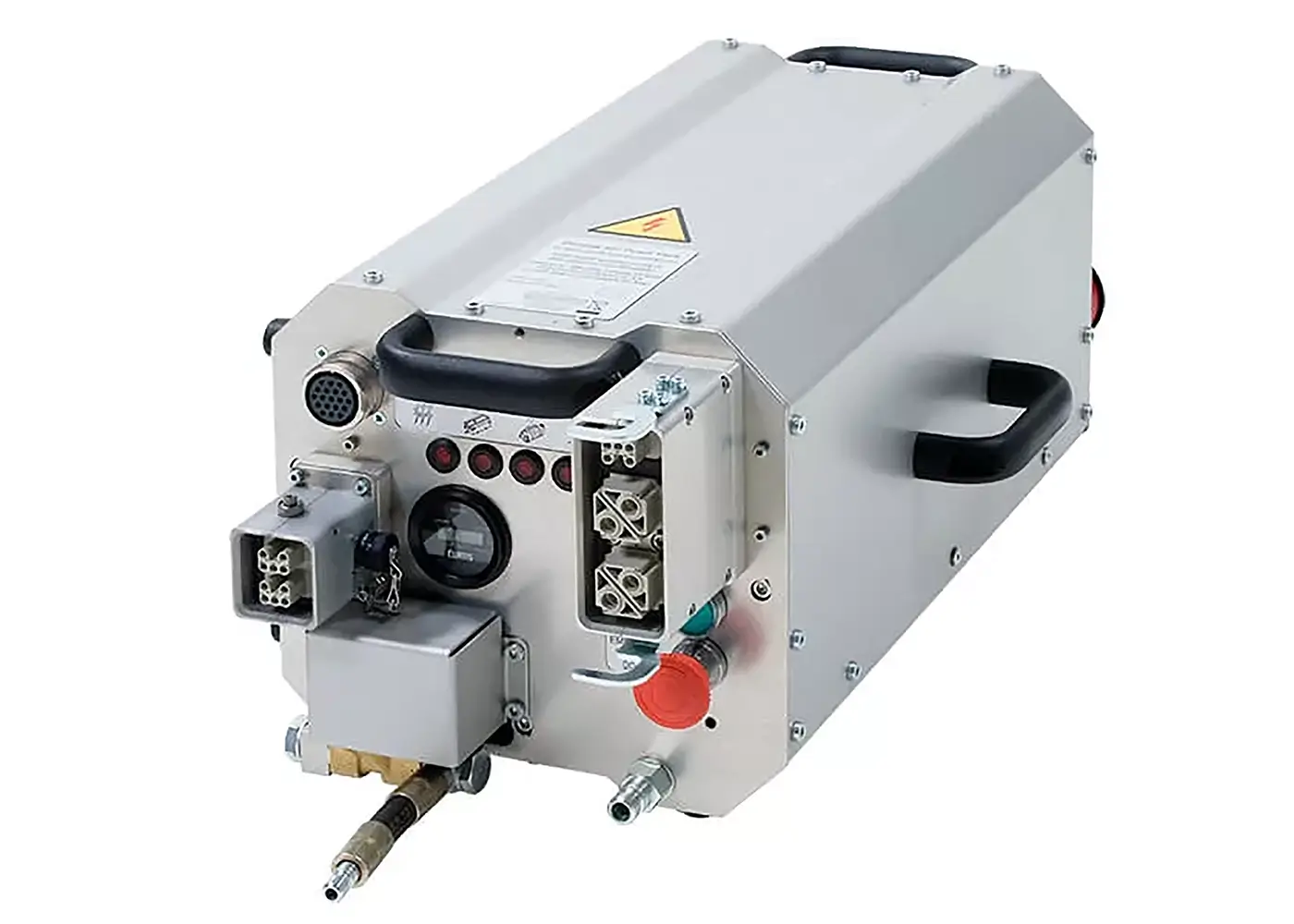

Pentpak 427i
