Informacija apie Pentruder MD1 – MCCS
„Pentruder MD1-MCCS“ deimantinio gręžimo įranga – galia, automatizacija ir universalumas
„Pentruder MD1-MCCS“ deimantinio gręžimo įranga – profesionalus sprendimas gręžti skyles betone, armuotame betone ir kituose kietuose medžiagose. Su didžiausiu 1210 mm skersmens karūnos diametru ir galingu aukšto dažnio varikliu (15, 18 arba 22 kW) ji susidoroja su sudėtingiausiais projektais. Modulinė konstrukcija, greito atjungimo jungtys ir automatinis maitinimas sumažina pasiruošimo ir darbo atlikimo laiką, o MG41 pavarų dėžė užtikrina sklandų startą ir aukštą efektyvumą net dirbant su didelėmis karūnomis.

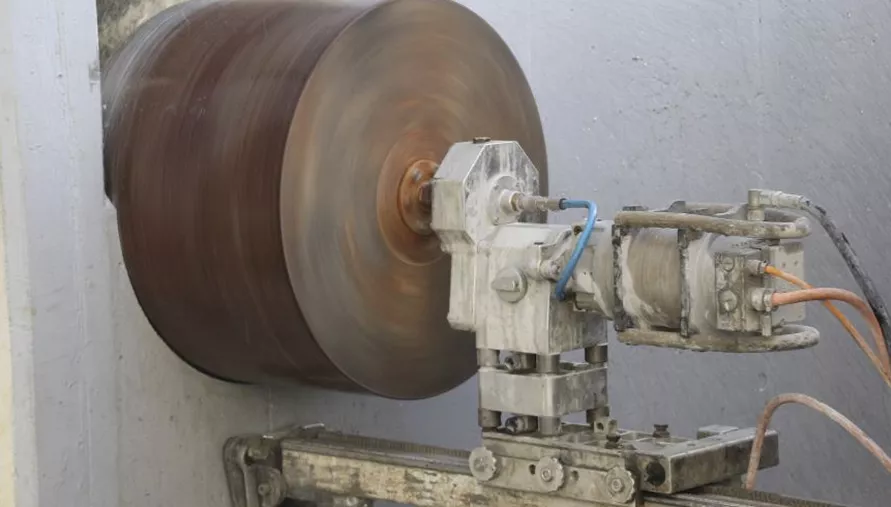

Greitis, tikslumas ir automatizacija
Automatinis „Pentruder“ MD1-MCCS maitinimas minimalizuoja operatoriaus dalyvavimą, sumažina fizinį krūvį ir pagreitina gręžimo procesą. Ši funkcija leidžia įrangai savarankiškai reguliuoti jėgą ir greitį, užtikrindama idealų pjovimą be kokybės praradimo. Unikali technologija leidžia gręžti skyles, kurių skersmuo siekia 800 mm, tą patį laiką, kurį kitos įrangos prietaisai sugaišta 200 mm. Galimybė derinti ST2 ir ST3 suktuvus pritaiko sistemą įvairiems darbams – nuo plonų praeimų iki didelių skylių.
Modulinumas ir suderinamumas
Standartinis komplektas apima pagrindą, koloną, mechanizmą, suktuvą (ST2 arba ST3), MG41 pavarų dėžę ir variklį. MD1-MCCS kolona naudoja tas pačias universalias bėgines (TS/MCCS), kaip ir „Pentruder“ stendai ir lynų mašinos. Tai užtikrina vieningą įrangos sistemą: galima naudoti tas pačias dalis skirtingiems darbams, taip sumažinant papildomų pirkinių išlaidas. Automatinis maitinimas didina saugumą – operatorius kontroliuoja procesą nuotoliniu būdu, išvengdamas tiesioginio kontakto su gręžimo zona ir prailgindamas deimantinių karūnų tarnavimo laiką.
Laiko ir išteklių taupymas
„Pentruder MD1-MCCS“ suderinama su skaitmenine valdymo sistema „Pentpak“, leidžiančia naudoti vieną bloką deimantiniam gręžimui, lynų ir stendų mašinoms. Bendrai naudojamos bėginės montavimo dalys visai įrangai supaprastina logistiką ir sumažina atskirų komplektų poreikį. Automatizacija sutaupo darbo jėgą ir išvengia klaidų, o našumas daro šią įrangą profesionalų pasirinkimu, kai svarbios ir spartumas, ir patikimumas.
Didelė galia ir patikimumas
Pentruder sienų pjovimo mašinos yra įrengtos labai galingais aukšto dažnio varikliais. Visi jie turi labai veiksmingą aušinimą, didelį sukimo momentą ir yra pagaminti iš geriausių medžiagų, kad būtų užtikrintas patikimumas ir ilgas tarnavimo laikas. Patikima 400 Hz technologija užtikrina labai patikimą variklį, ilgą guolių tarnavimo laiką ir nereikalingą dažną techninę priežiūrą.
Galinga 4 pakopų pavarų dėžė
4 pakopų pavarų dėžė MG41 suprojektuota ilgaamžiškumui. Kartu su velenu ji užtikrina didelį sukimo momentą ir neprilygstamą našumą.
Labai geras stabilumas
Teflono tarpikliais padengta vežimėlė yra labai stabili ir užtikrina puikų deimantinio gręžtuvo kontrolę.
Modulinė sistema
Derinkite įvairius modulius pagal savo poreikius. Bazinė įranga susideda iš atraminės plokštės, kolonos, ritininės vežimėlio, veleno mazgo, pavarų dėžės ir aukšto dažnio variklio. Aukšto dažnio gręžimo sistema gali būti varoma 15, 18 arba 22 kW galios aukšto dažnio varikliu.
Tarpinis blokas ERMD1
Gręžiant didelio skersmens skyles, didesnes nei 600 mm (23,6 colių), reikia naudoti tarpiklį, kad padidintumėte atstumą tarp gręžimo stovo ir veleno, taip užtikrinant didesnį tarpą didesnio skersmens deimantiniams karūnoms. Kiekvienas adapteris išstumia deimantinę karūną 90 mm (3,5 colio) toliau nuo kolonos, t. y. užtikrina papildomą tarpą 180 mm (7 colių) didesnio skersmens karūnai.
Tvirti jungtys
Jungčių korpusai gaminami savo gamykloje iš ypač tvirto aliuminio. Techninės priežiūros metu jungties įdėklus galima pakeisti rankiniu įrankiu.
| Informacija | |
|---|---|
| Nuimamas variklis: | Taip |
| Frikcinė sankaba: | Taip |
| Mechaninės greičio pavara: | 4 |
| Pavaros dėžės svoris: | 8.2 Kg |
| Adapterio svoris: | 2.0 Kg |
| Suktiuvo svoris: | 7.5 Kg |
| Ilgintuvo svoris: | 3.3 Kg |
| Valdymo blokas „Pentpak 427“ | |
|---|---|
| Įtampa įėjime: | 380-480 V |
| Dažnis įėjime: | 50-60 Hz |
| Minimalus saugiklis (su 15 / 18 / 22 kW aukšto dažnio varikliu): |
16 А |
| Rekomenduojamas saugiklis (su 15 / 18 / 22 kW aukšto dažnio varikliu): |
32 / 40 / 63 А |
| Rekomenduojama generatoro galia: | 45 kVA |
| Svoris: | 26 кг |
| MD1 su CEG bėgeliu (slankiojantis) | MCCS stovas |
|---|---|
| ST2/ST3 suktuvas (be ERMD1): | 620 mm |
| ST2 suktuvas (1x ERMD1): | 830 mm |
| ST2 suktuvas (2x ERMD1): | 1020 mm |
| ST2 suktuvas (3x ERMD1): | 1210 mm |
| MD1 su CER bėgeliu (rutuliniai guoliai): | MCCS stovas |
|---|---|
| ST2/ST3 suktuvas (be ERMD1): | 660 mm |
| ST2 suktuvas (1x ERMD1): | 750 mm |
| ST2 suktuvas (2x ERMD1): | nerekomenduojama |
| ST2 suktuvas (3x ERMD1): | nerekomenduojama |
| Sukimosi greitis veleno ST2 ir ST3 (aps./min.): | ||||
|---|---|---|---|---|
| Pentpak 427 | 1 greitis | 2 greitis | 3 greitis | 4 greitis |
| 15 kW aukšto dažnio variklis + ST2: | 0-80 aps./min. | 0-125 aps./min. | 0-215 aps./min. | 0-345 aps./min. |
| 15 kW aukšto dažnio variklis + ST3: | 0-160 aps./min. | 0-260 aps./min. | 0-445 aps./min. | 0-700 aps./min. |
| 18/22 kW aukšto dažnio variklis + ST2: | 0-55 aps./min. | 0-90 aps./min. | 0-150 aps./min. | 0-240 aps./min. |
| 18/22 kW aukšto dažnio variklis + ST3: | 0-115 aps./min. | 0-180 aps./min. | 0-315 aps./min. | 0-500 aps./min. |
| Sukimo momentas su veleno bloku ST2 ir ST3: | ||||
|---|---|---|---|---|
| Pentpak 427 | 1 greitis | 2 greitis | 3 greitis | 4 greitis |
| 15 kW aukšto dažnio variklis + ST2: | 1450 Nm | 910 Nm | 530 Nm | 330 Nm |
| 15 kW aukšto dažnio variklis + ST3: | 700 Nm | 440 Nm | 250 Nm | 160 Nm |
| 18 kW aukšto dažnio variklis + ST2: | 1740 Nm | 1100 Nm | 640 Nm | 400 Nm |
| 18 kW aukšto dažnio variklis + ST3: | 840 Nm | 530 Nm | 310 Nm | 190 Nm |
| 22 kW aukšto dažnio variklis + ST2: | 2120 Nm | 1340 Nm | 780 Nm | 490 Nm |
| 22 kW aukšto dažnio variklis + ST3: | 1020 Nm | 640 Nm | 370 Nm | 230 Nm |
15 kW HF variklis
Rekomenduojama montuoti deimantinį gręžimo įrenginį Pentruder MD1 ir sienų pjovimo mašiną Pentruder 6-10HF.
24 V laidas su vandens žarna
Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
Komplekte su vandens tiekimo žarna
BTS4
TS kreipiančiojo bėgio atraminė plokštė
CEG-M25
Rankinis padavimo vežimėlis
HFMR-MG41
Adapteris su frikcine sankaba HF varikliams, skirtas transmisijai MG41
Kabelis 400V
Pentruder HF variklio valdymo kabelis
MD1 ID lustas
ID lusto jungtis MD1 be automatinio padavimo funkcijos.
MG41
MG41 4 pavarų dėžė MD1
Pentpak 427i
HF įrangos valdymo blokas

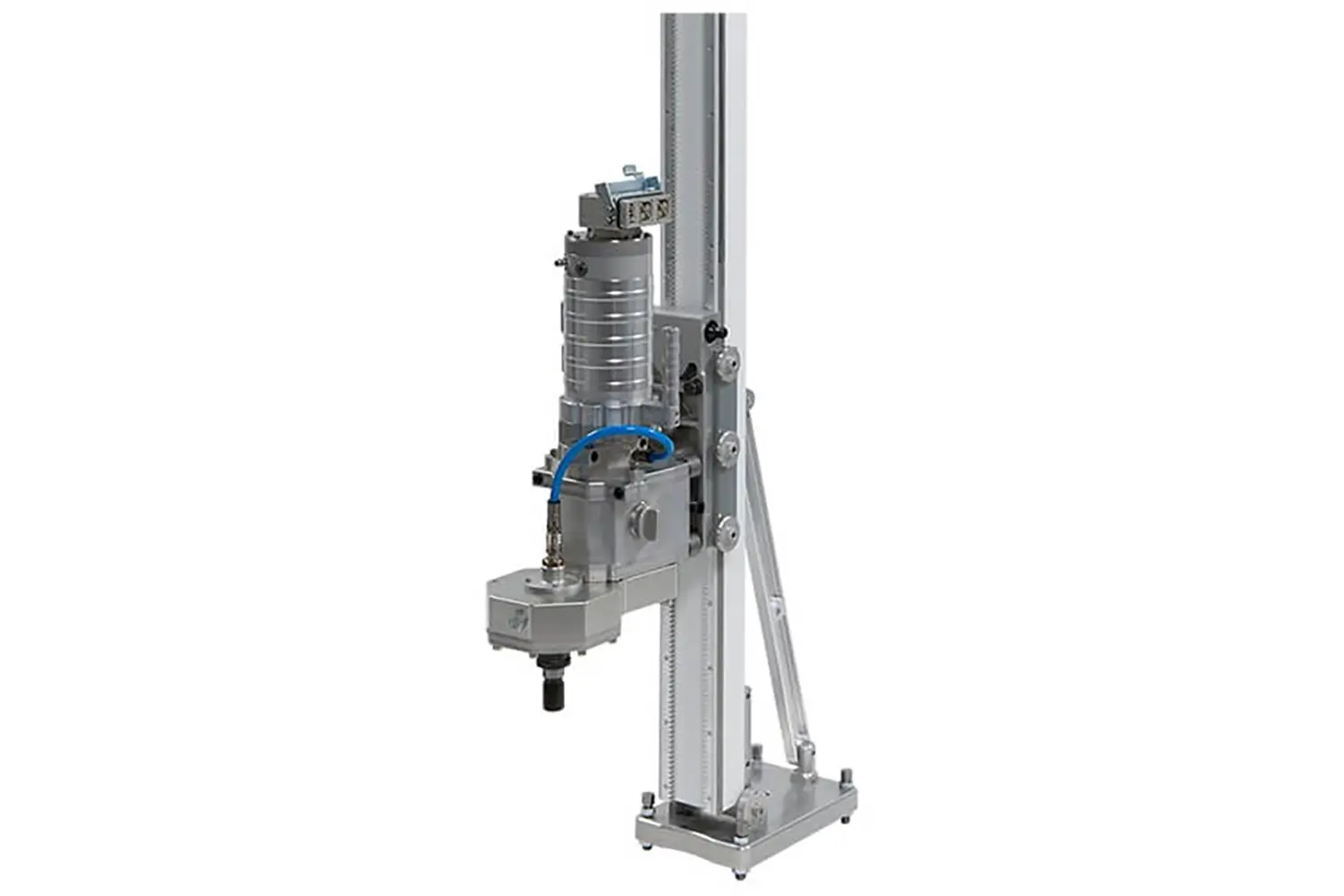

Pentruder MD1 – MCCS
Pentruder MD1 su universalia bėgiene MCCS
Max. deimantinės karūnos skersmuo 1210 mm
QDC – 1-1/4
Greito atjungimo verpstės adapteris
QDC – 1-1/4 colio UNC
QDC-84
Greito atlaisvinimo adapteris
QDC-94
Быстросъемный адаптер
RST-TS1
Papildomas galinis ribotuvas
ST2-QDC
Sustiprintas veleno blokas ST2, skirtas MG41 pavarų dėžei
Deimantiniams grąžtams Ø iki 1000 mm ir daugiau
Velenas su greita jungtimi
TP3 ribotuvas
TS kreipiančiojo bėgio ribotuvas
WRC2-HF
HF belaidis nuotolinio valdymo pultas
WT-BTS4
Ratukų rinkinys bazinei plokštei BTS-4
При сверлении с кареткой без устройства автоматической подачи требуется разъем с идентификационным чипом для MD1.
См. главу 2.4.5 (MD1 на 70 мм стойке-колонне) и 2.5.5 (MD1 на универсальной направляющей TS MCCS) в руководстве оператора MD1.
15 kW HF variklis
Rekomenduojama montuoti deimantinį gręžimo įrenginį Pentruder MD1 ir sienų pjovimo mašiną Pentruder 6-10HF.
18 kW HF variklis
Rekomenduojama montuoti MD1 deimantiniam gręžimui, Pentruder 6-12HF sienų pjovimo mašinai ir 3P8 lyninei mašinai.
22 kW HF variklis
Skirta sienų pjovimo mašinoms Pentruder CBK, 8-20HF ir 8-20iQ bei lynų mašinai 3P8-HF.
24 V laidas su vandens žarna
Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
Komplekte su vandens tiekimo žarna

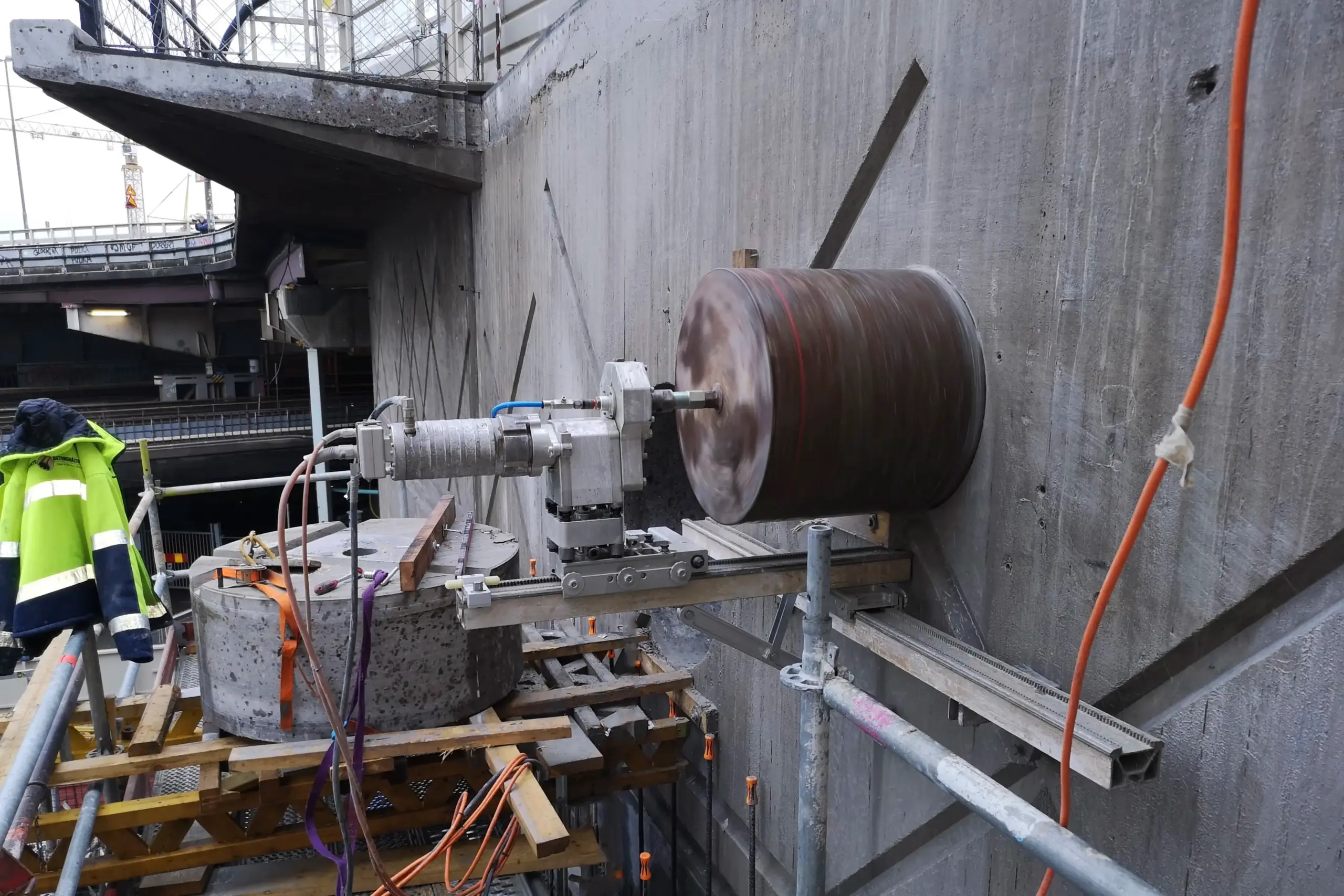

CEL-TS
Mechanizmas linijiniam ir kampiniam gręžimui
CRC-HF
Laidinis valdymo pultas
Kabelis 400V
Pentruder HF variklio valdymo kabelis
Pentpak 427i
HF įrangos valdymo blokas
ST2-1-1/4
Sustiprintas veleno mazgas ST2, skirtas MG41 pavarų dėžei
Deimantiniams grąžtams Ø iki 1000 mm ir daugiau
Veleno sriegis 1-1/4″ – 7 UNC.ST2-QDC
Sustiprintas veleno blokas ST2, skirtas MG41 pavarų dėžei
Deimantiniams grąžtams Ø iki 1000 mm ir daugiau
Velenas su greita jungtimiST3-1-1/4
ST3 sustiprintas veleno mazgas MG41 pavarų dėžei
Deimantiniams gręžtuvams, kurių Ø iki 650 mm
Veleno sriegis 1-1/4″ – 7 UNC.ST3-QDC
ST3 sustiprintas veleno mazgas MG41 pavarų dėžei
Deimantiniams gręžtuvams, kurių skersmuo iki 650 mV
Velenas su greito atjungimo jungtimiWRC2-HF
HF belaidis nuotolinio valdymo pultas
