Pentpak 3
| Įėjimo įtampa | 380-480 V |
|---|---|
| Įėjimo dažnis | 50 Hz |
| Išėjimo dažnis | 300–400 Hz |

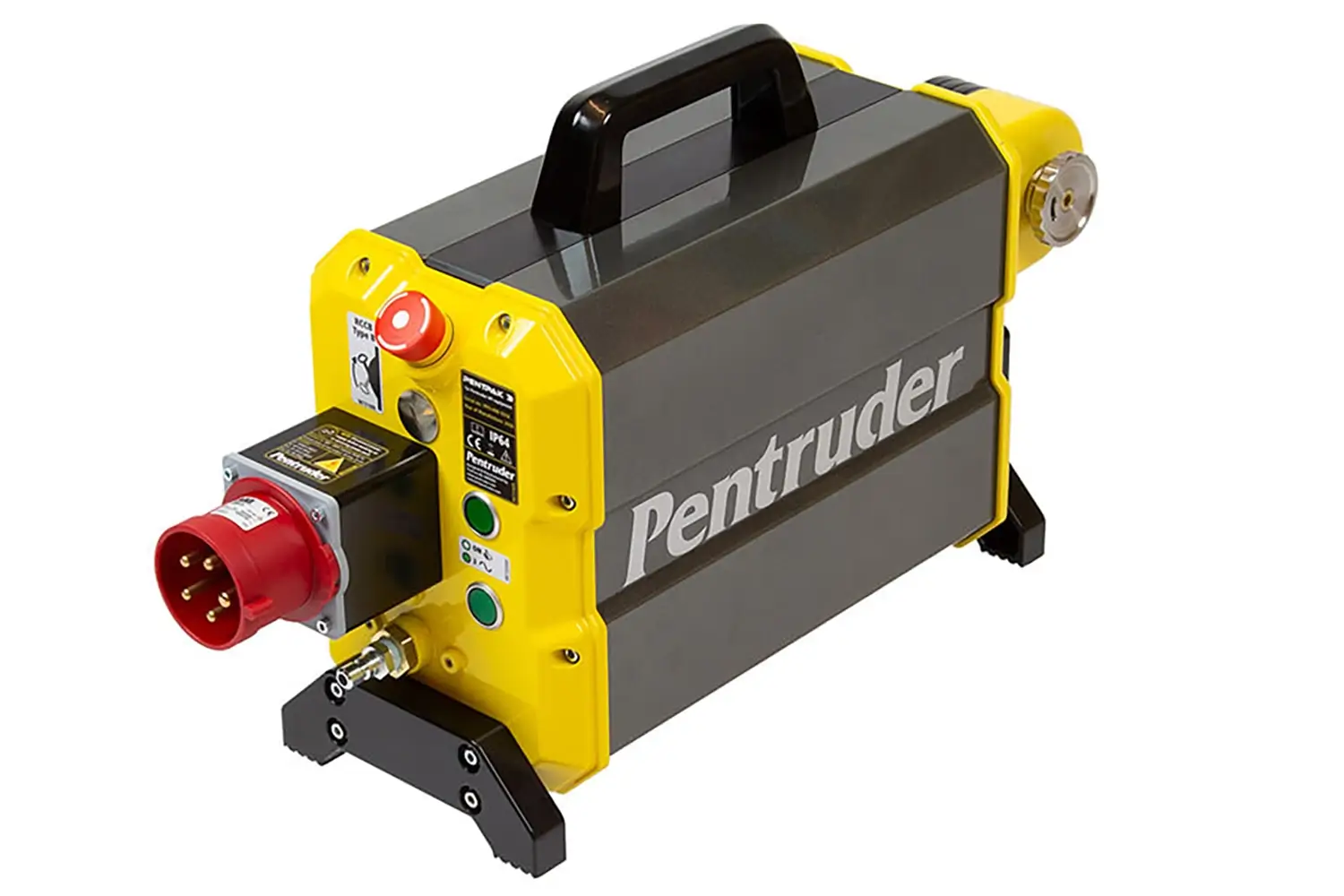

„Pentruder HFi“ valdymo blokas sieniniam pjūklui RS2
Pagaminta įmonėje, kad būtų maksimaliai patikima
Sveria mažiau nei 17 kg
Mažos eksploatavimo išlaidos
Labai efektyvus aušinimas
Aukščiausias EMC lygis
Integruotas RCCD – B tipo liekamosios srovės grandinės pertraukiklis
Vandeniui atsparus IP64

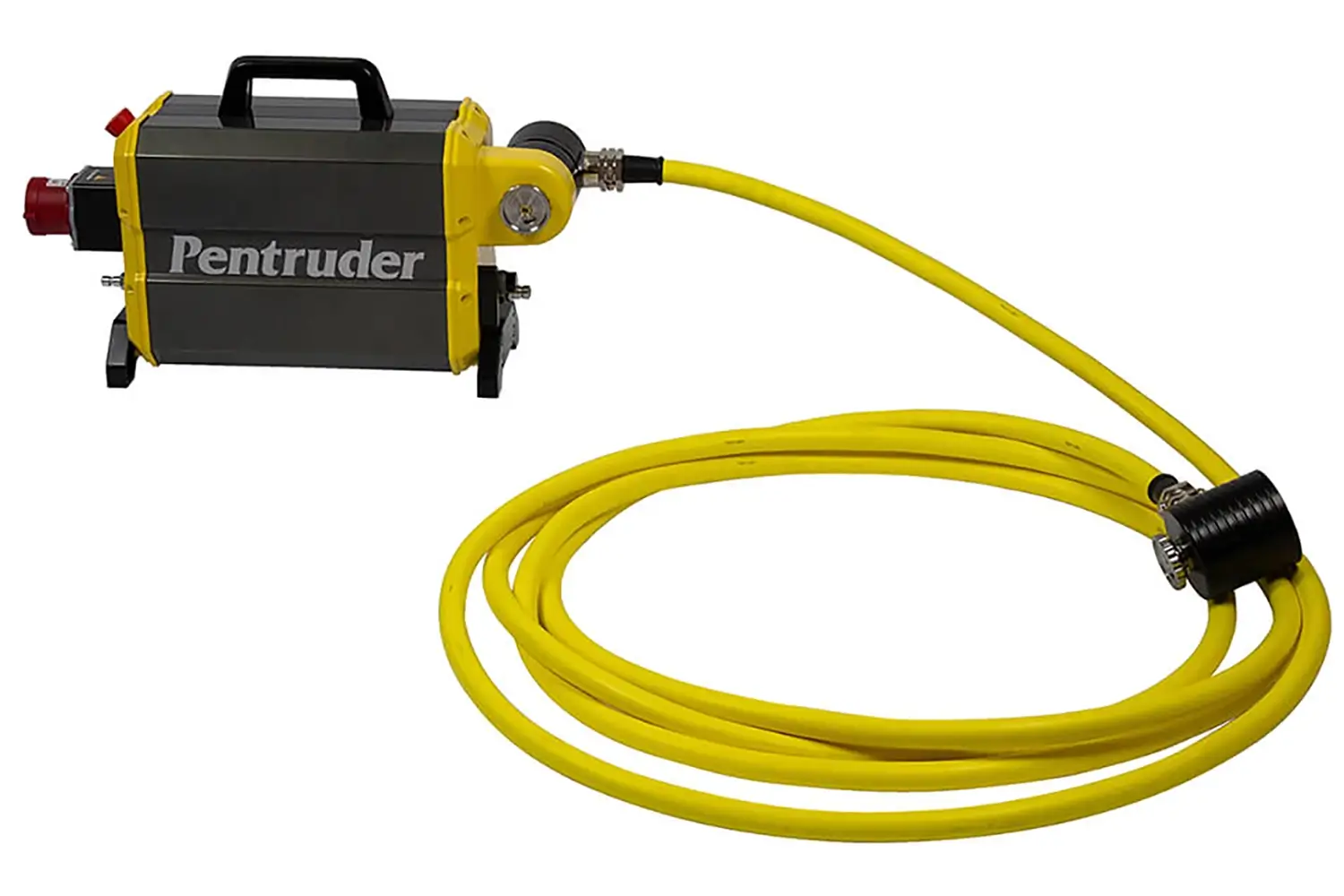

Norint prijungti „Pentpak“ prie RS2, reikia tik vieno kabelio.
| Pentpak 3 400V | naudojamas su RS2 sienų pjovimo staklėmis |
|---|---|
| Plotis su jungtimis | 180 mm (7″) |
| Svoris | 17 kg (37lb) |
| Aušinimas vandeniu | 6 litrai vėsaus vandens per minutę (4 C° – 30 C°) min. 1 bar – maks. 6 bar |
| Rekomenduojamas generatoriaus dydis | 45 kw |
| Rekomenduojamas saugiklis | 32 A |
| Apsaugos klasė | IP64 |
| Mažiausias saugiklis* | 16 A |
| Ilgis | 400 mm (16″) |
| Įėjimo įtampa | 380-480 V trifazis maitinimas su PE |
| Įvesties dažnis | 50 – 60 Hz |
| Aukštis su rankenomis | 300 mm (12″) |
| Teisinga trauka esant maksimaliai galiai | 31 Ampere |
| Sudėtyje yra: | IC: 1846A-XBEE3 I IC: 6514A-RN42 FCC ID: MCQ-XBEE3 I FCC ID: T9J-RN4 |
* Pasukdami tiekimo ir galios reguliavimo rankenėlę žemyn, sumažinkite išėjimo galią iki maždaug 65 %. RRC ekrane žiūrėkite suvartojamą srovę.

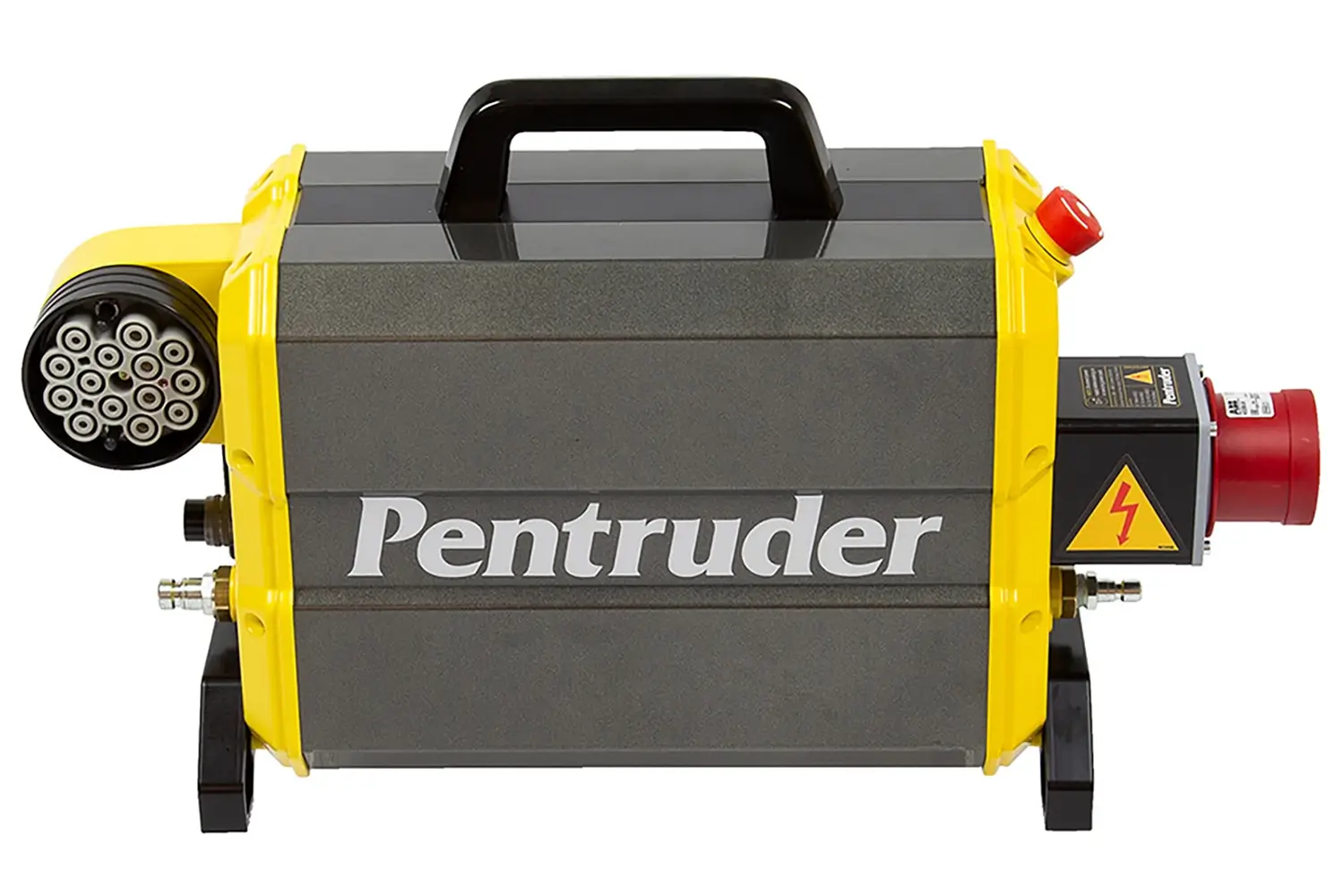

Lengvai prižiūrimos jungčių konstrukcijos
Kaiščių ir lizdų jungtys yra lengvai keičiamos susidėvinčios dalys, jas galima pakeisti nenaudojant specialių įrankių, jų nereikia užspausti ar sulituoti.
14 jungties kontaktų, skirtų visoms būtinoms funkcijoms:
3 x pjovimo disko variklis
3 x įvorės padavimo variklis
3 x važiavimo variklis
4 x ryšys
1 x įžeminimas
