Pentruder MDU-NTGRA

„Pentruder MDU-NTGRA®“ modulinis deimantinio gręžimo įrenginys įkūnija aukštą kokybę ir našumą, patikimumą ir patogumą naudoti. Jame sujungti du gręžimo varikliai viename – jis veikia nuo 1 ir 3 fazių elektros tinklo. Suklio sukimosi greičio diapazonas labai platus. Su „Pentruder NTGRA®“ deimantinio gręžimo staklėmis galima lengvai ir efektyviai gręžti skyles nuo 30 iki 750 mm.

Deimantinio gręžimo staklės siūlo iki 3 kW (4 AG) išėjimo galią, kai jos veikia iš 1 fazės elektros tinklo, ir 9 kW (12 AG) išėjimo galią, kai jos veikia iš 3 fazių elektros tinklo. Naudodami tinkamus deimantinius grąžtus galite gręžti daug greičiau nei bet kada anksčiau.

Pentruder MD1-HF Pentruder NTGRA® deimantinio gręžimo įrenginys sukurtas naudojant naujausias technologijas ir užtikrina didesnį našumą ir dėl mažesnio prastovų skaičiaus bei ilgesnio visų komponentų – maitinimo bloko ir transmisijos – tarnavimo laiko.

Maitinimas 230 voltų 400 voltų
Maitinimas (įvestis): 3.8 Kw 10 кВт
16 A išėjimo galia: 3.0 Kw 9 кВт
Įvesties įtampa: 230 – 250 voltai 400 – 480 voltai
Įvesties dažnis: 50 – 60 Hz 50 – 60 Hz
Minimalus saugiklis: 10 А 10 А*
* išjungus maitinimą.
Deimantinių karūnų asortimentas 230 voltų 400 voltų
Suklio blokas SH: 30 – 350 mm 30 – 350 mm

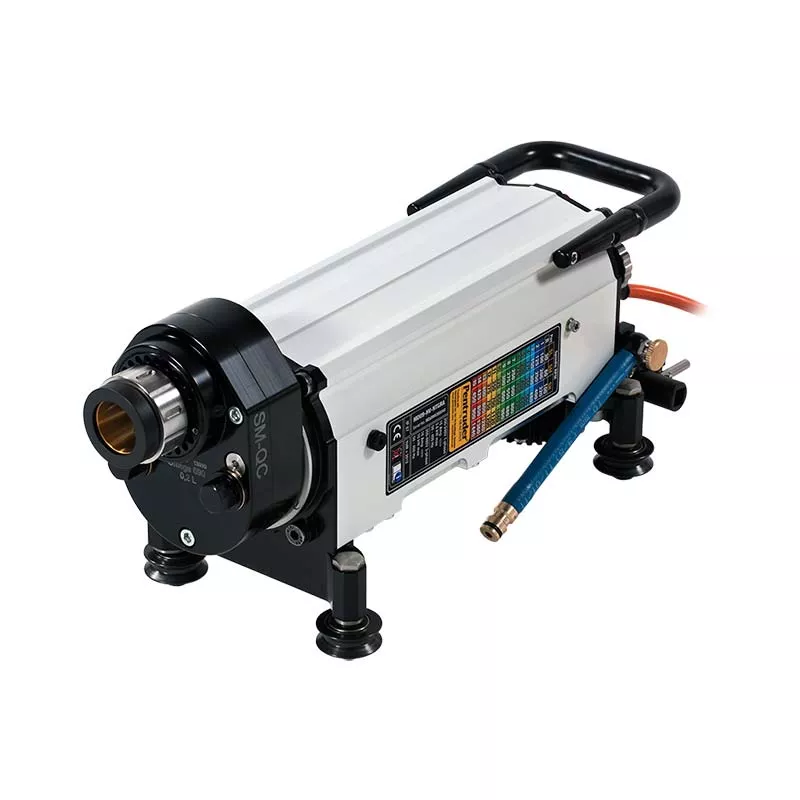

Suklio blokas SM: 50 – 350 mm 50 – 350 mm

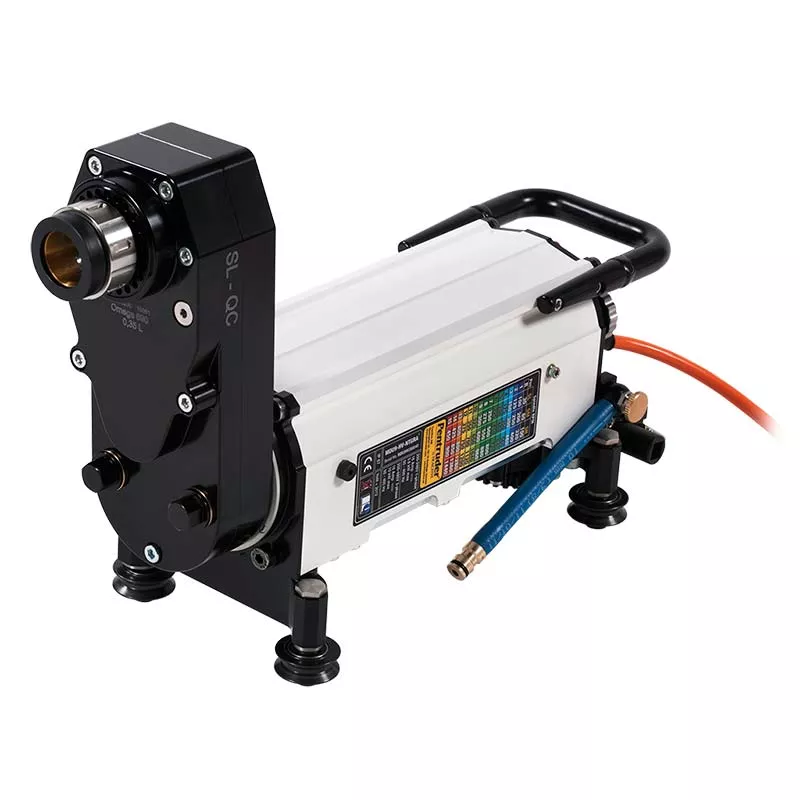

Suklio blokas SL: 100 – 500 mm 100 – 600 mm
Distancinis blokas kiekvieną verpstės bloką papildo 150 mm.
Transmisijos: 29 elektroninis + reversas su ribotu sukimo momentu

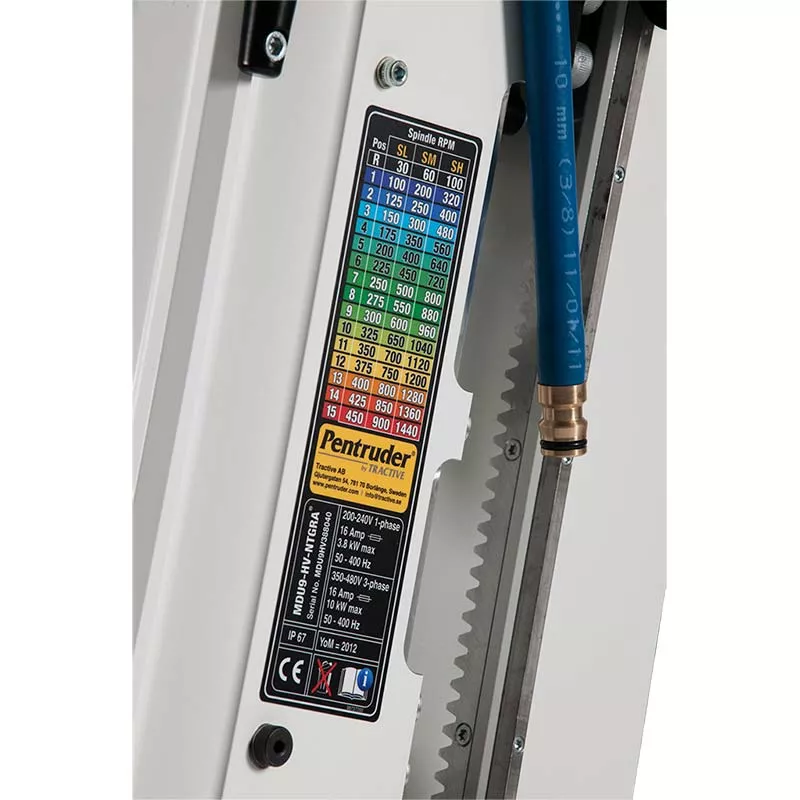

Suklio greitis Nesant apkrovai Apkrovos metu
Suklio blokas SH: 320 – 1440 aps/min. – 5%
Suklio blokas SM: 200 – 900 aps/min. – 5%
Suklio blokas SL: 100 – 450 aps/min. – 5%
Sukimo momentas 230 voltų 400 voltų
Suklio blokas SH: 19 – 83 Nm 63 – 100 Nm
Suklio blokas SM: 30 – 130 Nm 100 – 160 Nm
Suklio blokas SL: 62 – 264 Nm 200 – 320 Nm
Svoris
MDU modulinis diskas: 16 Kg
MDU + suklio blokas SM arba SH: 19 Kg
MDU + suklio blokas SL: 22 Kg
MDU + velenų blokas SM arba SH + tiektuvas ir velenų blokas: 22 Kg
MDU + velenų blokas SL + padavimo mechanizmas ir velenų blokas: 25 Kg
Apsaugos klasė: IP 66

*Visos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

Techniniai privalumai

Maitinimas iš 1 arba 3 fazių elektros tinklo

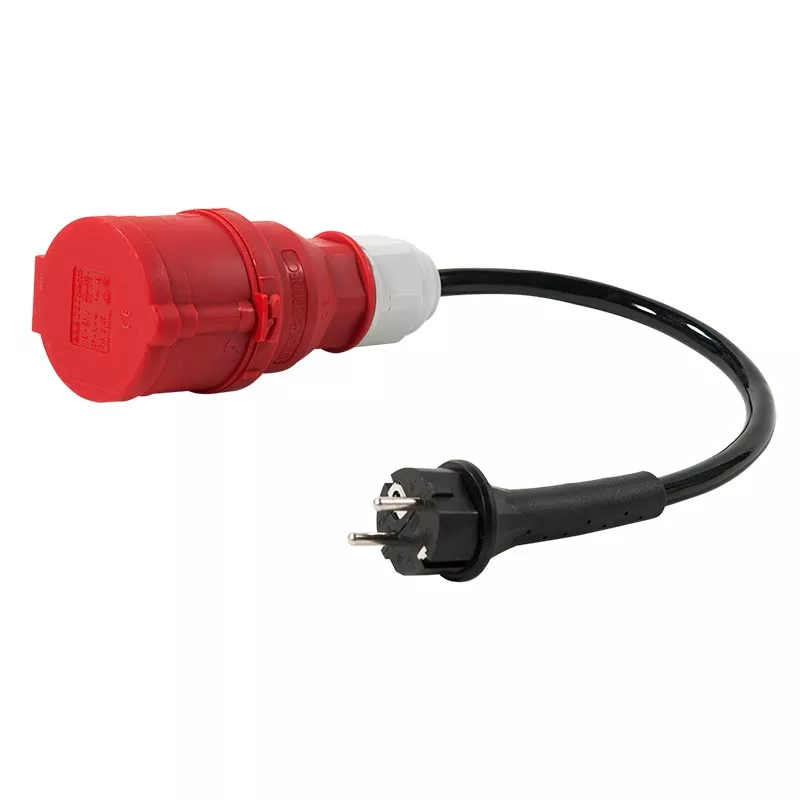

Norint perjungti 1-fazę į 3-fazę, reikia tik adapterio kabelio.

Geriausias svorio ir galios santykis

Sveria tik 18 kg su verpste ir 9 kW išėjimo galia. Sveria tik 21 kg su verpste ir vežimėliu, skirtu montuoti ant MCCS universalios kreipiančiosios, naudojamos tiek virviniuose, tiek sieniniuose pjūkluose.

Greitaeigis gręžimas

Naudodami modulines deimantinio gręžimo stakles MDU-NTGRA® galite dirbti dideliu greičiu, todėl sutrumpėja darbo atlikimo laikas, pailgėja eksploatacinių medžiagų tarnavimo laikas ir gaunamas didesnis pelnas.

Platus greičio diapazonas

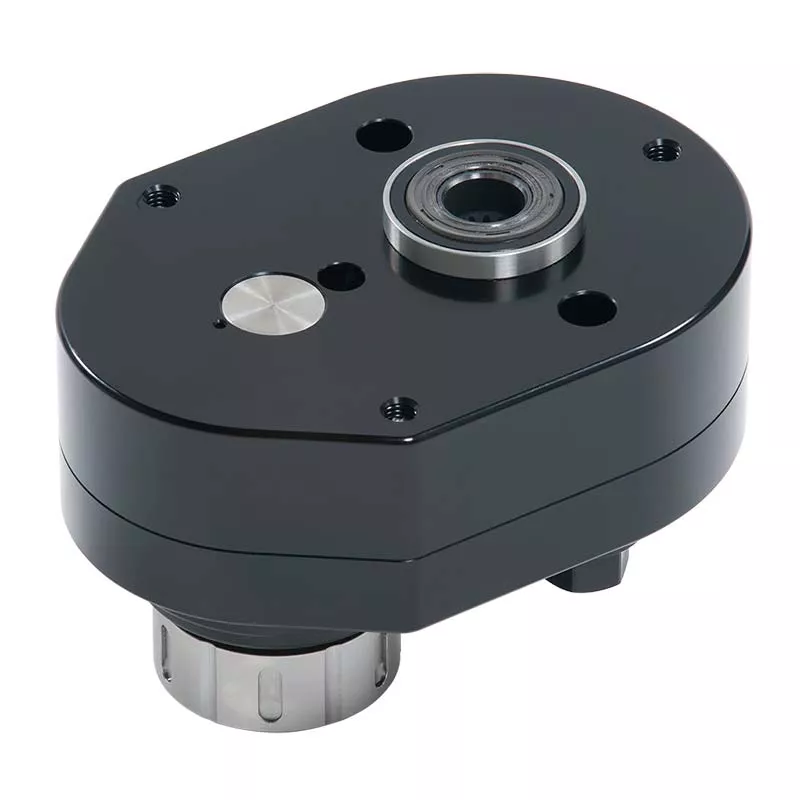

Naudokite bet kurį iš trijų greitių – SL (lėtas), SM (vidutinis) arba SH (didelis). Suklio sukimosi dažnis svyruoja nuo 100 iki 1440 aps/min.

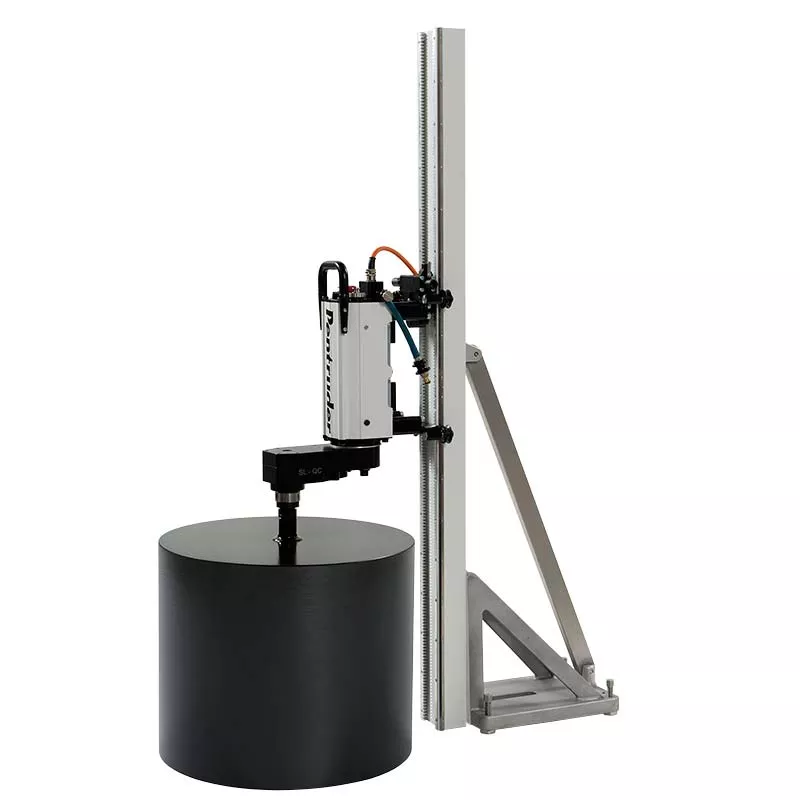

Naudojami deimantinės karūnos iki Ø 600 mm (Ø 750 su distanciniu bloku)

Su SH ir SM galima naudoti deimantinius karūnas iki Ø 350 mm be tarpinio bloko ir Ø 500 mm su tarpiniu bloku. Su SL galima naudoti deimantinius karūnas iki Ø 600 mm be tarpinių blokų ir iki Ø 750 mm su tarpiniais blokais.

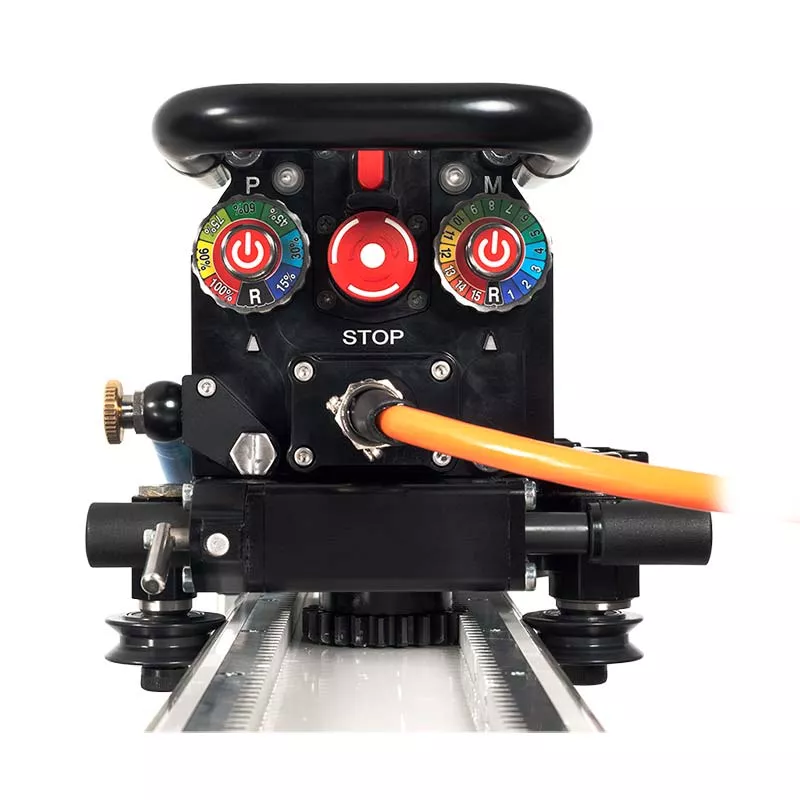

Paprastas, intuityvus valdymas

Labai paprastas ir intuityvus valdymas.

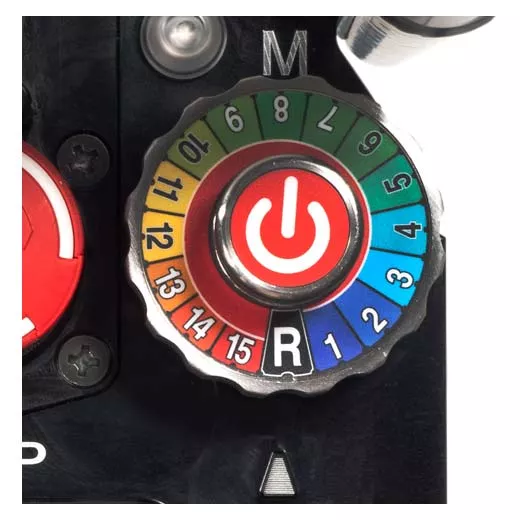

29 elektroniniai greičiai + atbulinė eiga

Tarp kiekvienos sunumeruotos pavaros yra papildomas perjungimas, kad būtų nustatytas optimalus sukimosi dažnis.

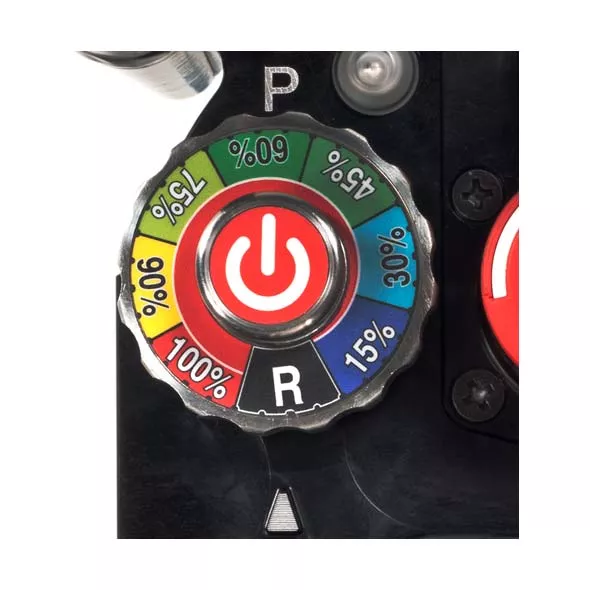

Lengva nustatyti galios ribą

Galios nustatymo mygtukas leidžia apriboti galią, pvz., gręžiant mažo skersmens grąžtais, kurių segmentai netinka 9 kW galiai.

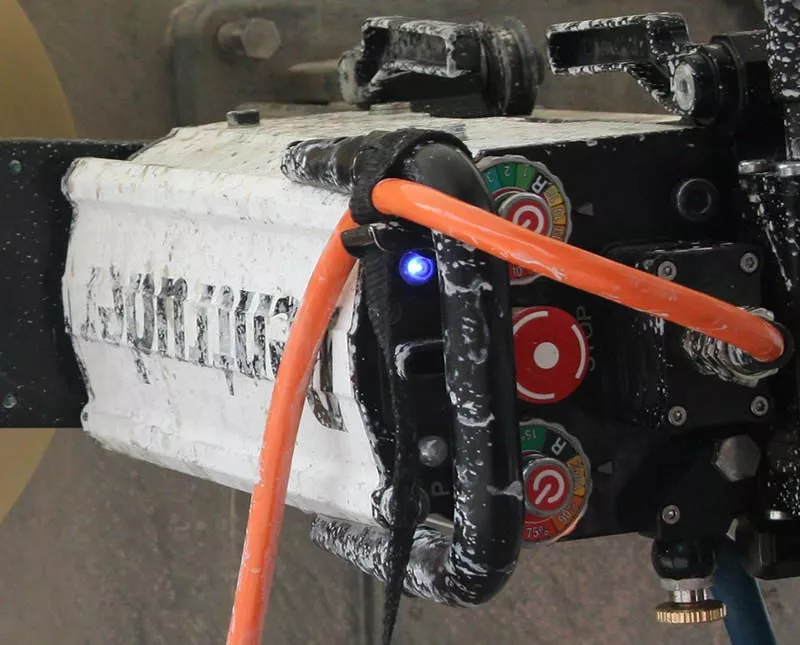

Didelio ryškumo LED diodai

Ryškūs LED signalai įspėja operatorių apie variklio apkrovą, įtampą ir techninę apžiūrą.

Elektroninis raktas

Deimantinio gręžimo staklės apsaugotos elektroniniu raktu nuo neteisėto naudojimo.

Lengva naudoti programinę įrangą

Lengva naudoti programinė įranga leidžia stebėti našumą, aptarnavimo intervalus ir eksploatacinius duomenis. Belaidžiu ryšiu perduodami eksploataciniai duomenys iš MDU-NTGRA® į bet kurį kompiuterį, turintį USB jungtį.

Lengvai pritaikomas automatiniam padavimui

Visose modulinių deimantinio gręžimo staklių versijose yra automatinio padavimo sąsaja. Automatinio padavimo modulis gali būti sumontuotas gamykloje arba jį gali sumontuoti jūsų platintojas.

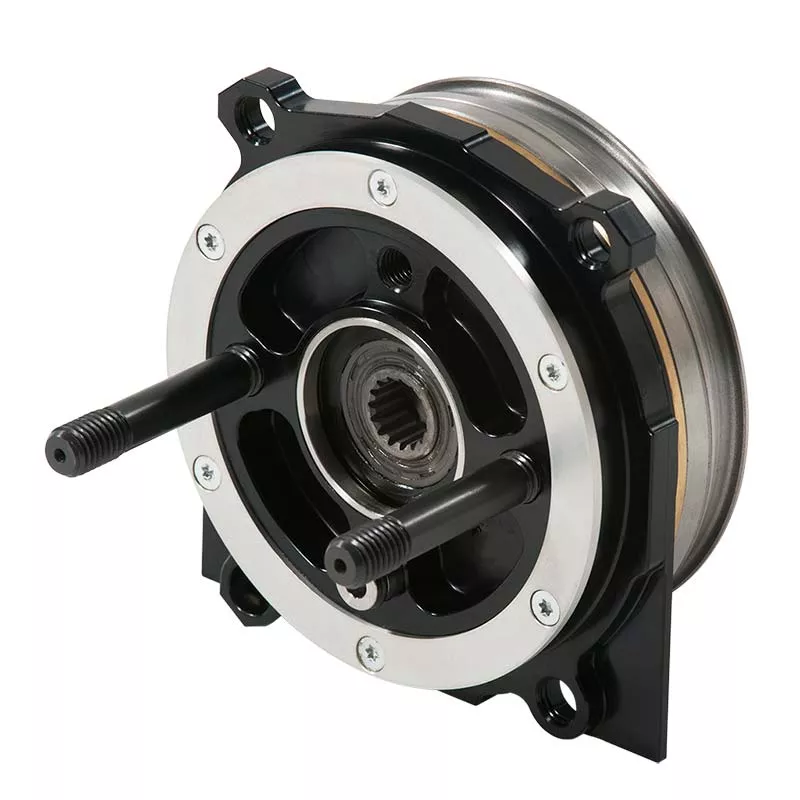

Viso dydžio frikcinė sankaba

Labai patikima frikcinė sankaba su labai dideliais spyruokliniais metalokeramikos bronzos frikciniais diskais su užgrūdintomis ir tiksliai nušlifuotomis pritvirtintomis plieninėmis plokštelėmis. Nereikia dažnai reguliuoti.

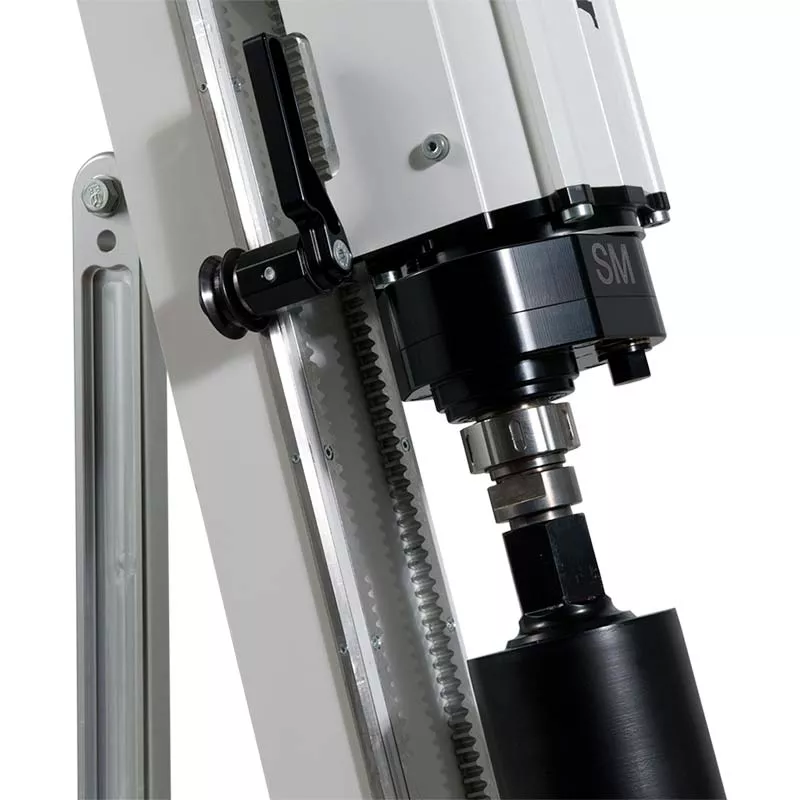

360º kampu pasukama pavarų dėžė (patentuota)

Tiesiog atsukite du varžtus ir pasukite pavarų dėžę į bet kurią padėtį. Užveržkite varžtus ir galite gręžti naujoje padėtyje.

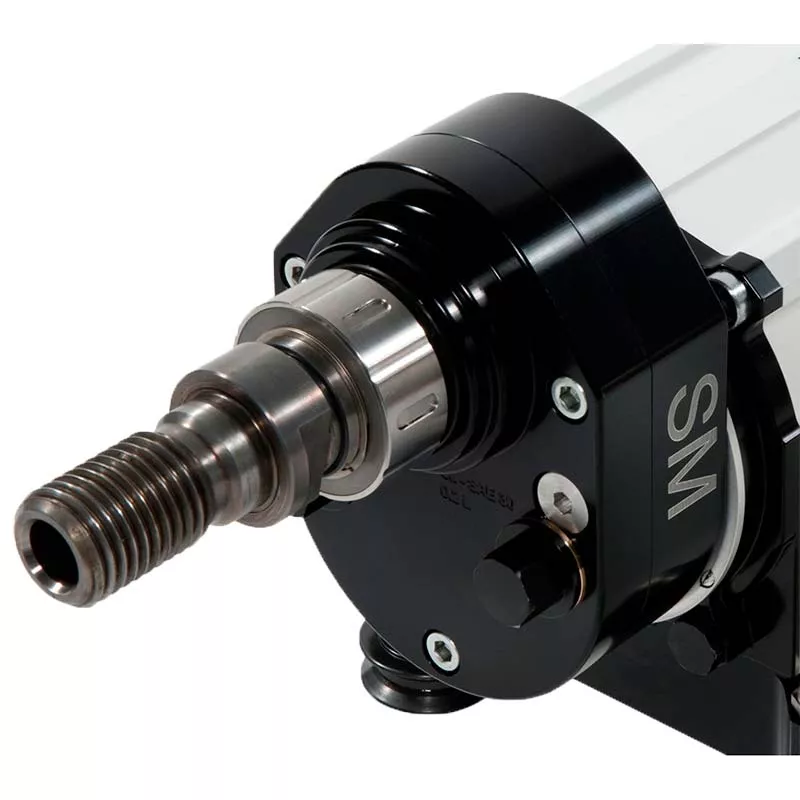

Ypatingas atsparumas

Velenas sumontuotas ant dviejų iš anksto sureguliuotų SKF guolių = nereikia atlaisvinti.

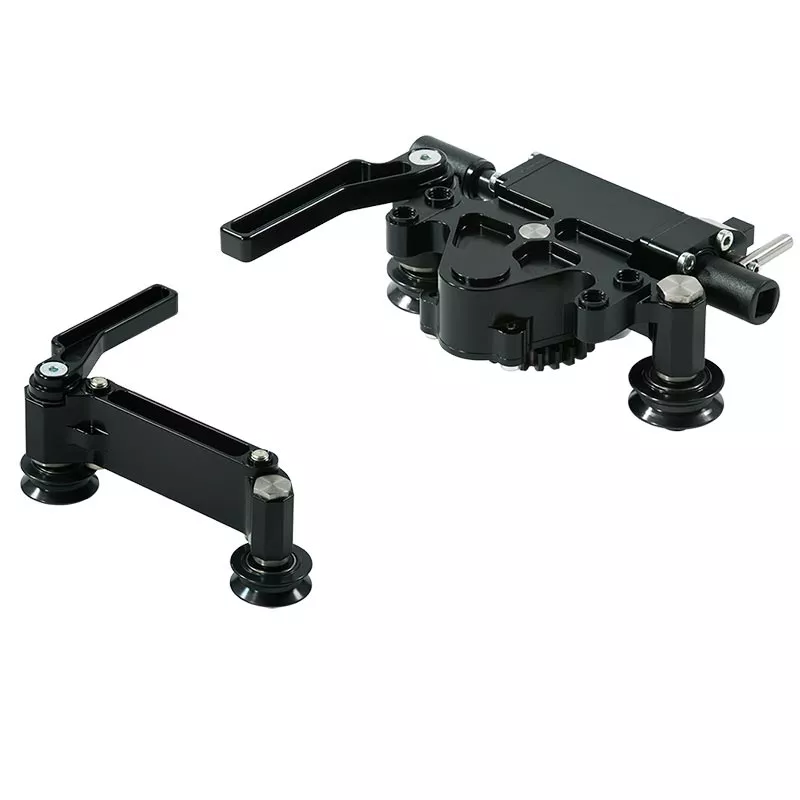

Padavimo mechanizmas ir pentruderio velenėlių blokas

Integruotas padavimo mechanizmas ir ritinėlių konstrukcija padeda sumažinti svorį ir užtikrina išskirtinį stabilumą. Galima lengvai nuimti, jei MDU norima naudoti su kitu stoveliu.

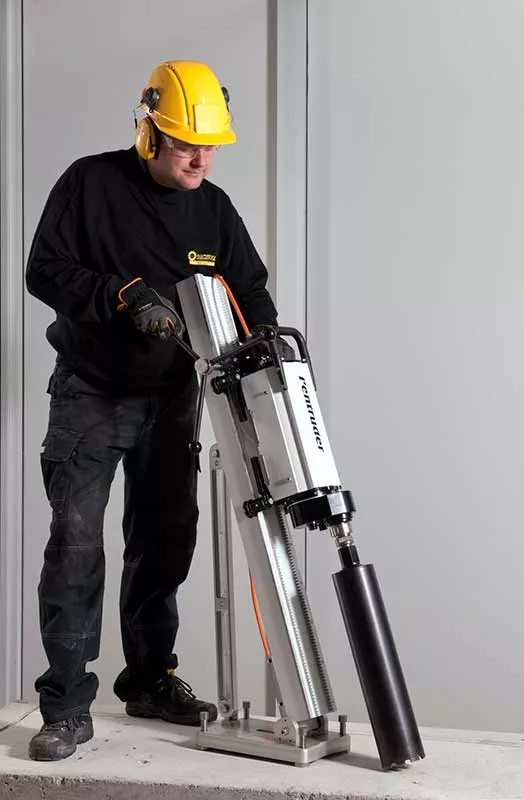

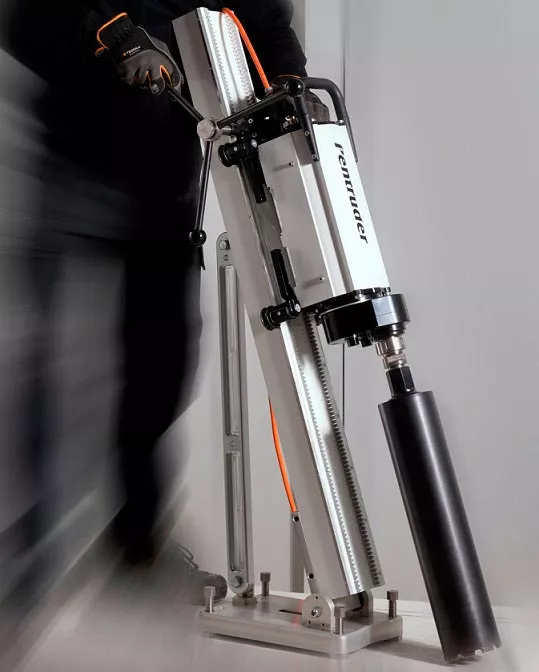

Stabilus gręžimo stovas

Norint išnaudoti visą MDU galią, būtinas stabilus gręžimo stovas. Kreipiančioji taip pat naudojama pjaunant sienas sieniniu pjūklu arba lyniniu įrenginiu. Dėl papildomų galinių atramų (stabilizatorių) kūginių jungčių gręžimo stovas yra itin stabilus net ir po ilgų sunkaus darbo valandų.

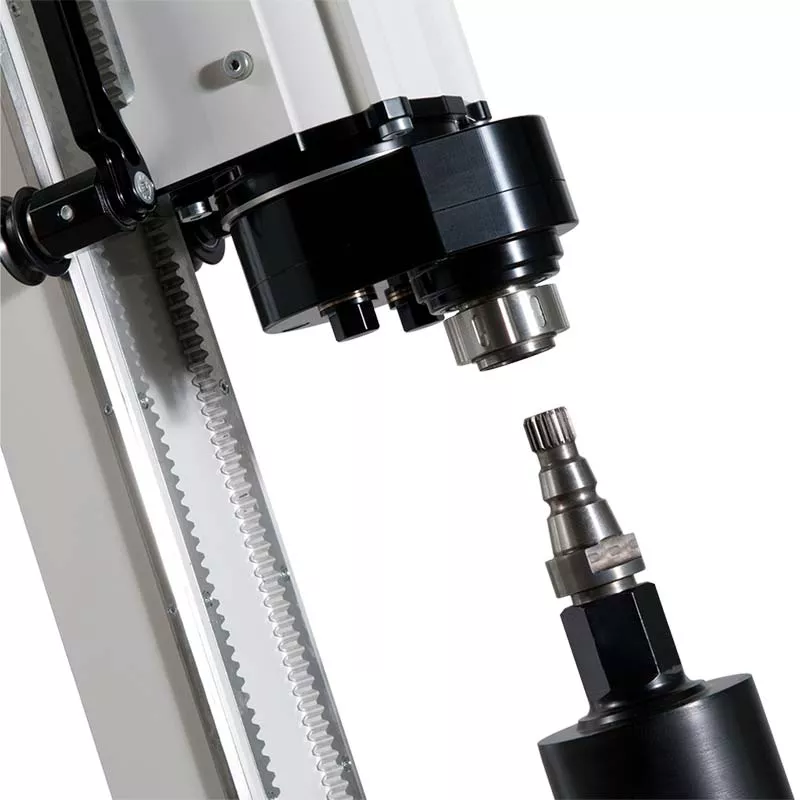

Deimantinės karūnos antgalio greito atlaisvinimo jungtis

Visi velenai gali būti su skirtingais sriegiais arba greitosiomis jungtimis. Greitoji jungtis yra patentuota funkcija, leidžianti greitai pakeisti deimantinius šerdies antgalius.

Karinės klasės elektronika užtikrina patikimumą

Apsauga nuo perkaitimo ir viršįtampio. Puikiai suprojektuotas elektromagnetinio suderinamumo filtras, užtikrinantis labai žemą trikdžių lygį. Karinės klasės dažnio keitiklis užtikrina didžiausią įmanomą patikimumą. Jokių mechaninių ar purvui jautrių jungčių ir jungiklių.

Saugi drenažo sistema

Kai NTGRA® modulinis deimantinio gręžimo įrenginys yra vertikalioje padėtyje, iš variklio automatiškai išleidžiamas vanduo.
Dėl to nėra galimybės sugadinti variklį dėl užšalimo.

Vandens apsauga

Apsaugos klasė IP 66 = atsparus vandeniui = saugus gręžimas į viršų.

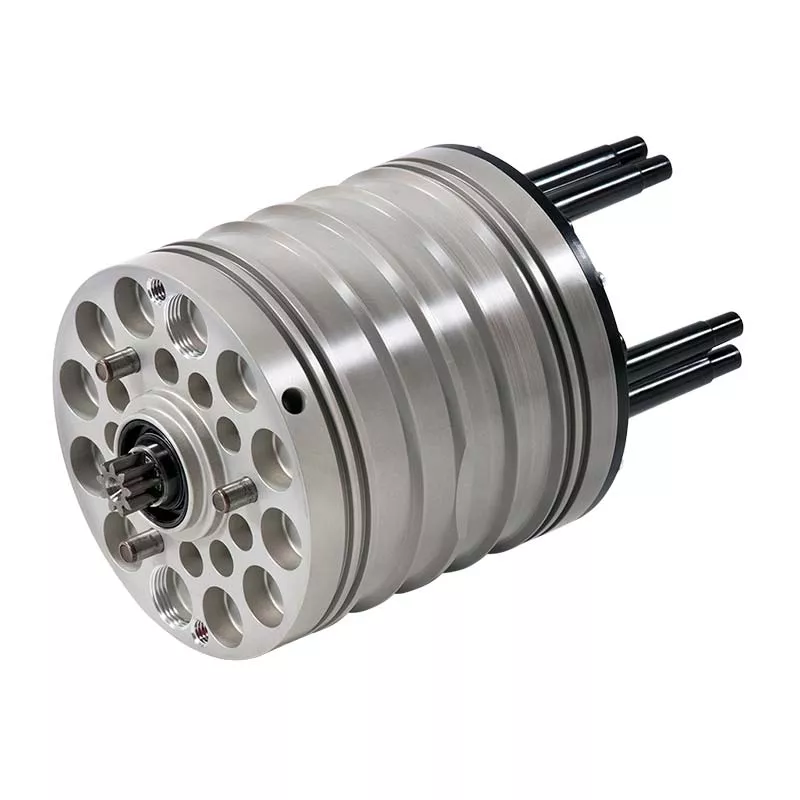

Mažos eksploatavimo sąnaudos ir didelis variklio patikimumas

Labai mažos techninės priežiūros sąnaudos, nes naudojamas bešepetėlinis variklis. Didžiausias įmanomas patikimumas dėl itin tvirtos ir patikimos konstrukcijos. Variklis visiškai uždarytas epoksidinėje dervoje, todėl sumažėja triukšmas, jautrumas vibracijai ir geras šilumos laidumas.

Lengvas gręžimas kampu

Dėl labai standaus suklio guolių mechanizmo daug lengviau gręžti bet kokiu kampu. Papildomos galinės gręžimo stovo atramos leidžia lengvai reguliuoti gręžimo kampą.
