Hidraulinė deimantinio gręžimo įranga Pentruder MD1-HY

Pentruder MD1-HY

„Pentruder MD1“ hidraulinės deimantinio gręžimo staklės yra galingos, didelio našumo gręžimo staklės. Su ja galima gręžti skyles bet kokiu kampu, o MG41 pavarų dėžė leidžia labai sklandžiai ir efektyviai pradėti gręžimą.

Deimantinio gręžimo mašinos modulių greitosios jungtys sutrumpina įrengimo ir paleidimo laiką. Maži ir dideli deimantiniai gręžimo karūnos leidžia gręžti daug greičiau nei bet kada anksčiau. Ø 800 mm skylėms išgręžti reikia tiek pat laiko, kiek kitų gamintojų įranga išgręžiant Ø 200 mm skyles.

Derinkite skirtingus velenus, kad gręžimas būtų optimalus pagal jūsų poreikius. Standartinę įrangą sudaro pagrindas, kolona, vežimėlis, vienas iš ST2 arba ST3 verpstukų, MG41 pavarų dėžė ir hidraulinis variklis. Šis deimantinio gręžimo įrenginys gali būti varomas 16 arba 25 cm3 hidrauliniu varikliu, valdomas „Pentpak 15“, 20 arba 25 valdymo įrenginio, ir juo galima gręžti iki 1200 mm Ø skyles.

Hidraulinį deimantinio gręžimo įrenginį „Pentruder MD1“ galima montuoti ant universalaus „Pentruder MCCS“ kreipiančiojo bėgio arba ant 70 mm stovo. Žr. skyrių „Techniniai duomenys“.

Deimantinės karūnos:
Didžiausia. Karūnos Ø : MCCS gidas 70 mm kolona
Verpstės ST2/ST3 (be ERMD1): 630 mm 600 mm
Verpstės ST2 (1xERMD1): 820 mm 790 mm
Verpstės ST2 (2xERMD1): 1010 mm 980 mm
Verpstės ST2 (3xERMD1): 1200 mm 1170 mm
Suklio sukimosi greičiai ST2 ir ST3 (aps./min.):
Pentpak 25 1-asis greitis 2-asis greitis 3-asis greitis 4-asis greitis
25 cm3 variklis + ST2: 120 aps/min 195 aps/min 335 aps/min 530 aps/min
25 cm3 variklis + ST3: 250 aps/min 395 aps/min 680 aps/min 1080 aps/min
Pentpak 20/15 1-asis greitis 2-asis greitis 3-asis greitis 4-asis greitis
25 cm3 variklis + ST2: 65 aps/min 100 aps/min 175 aps/min 280 aps/min
25 cm3 variklis + ST3: 130 aps/min 210 aps/min 360 aps/min 570 aps/min
16 cm3 variklis + ST2: 100 aps/min 160 aps/min 275 aps/min 425 aps/min
16 cm3 variklis + ST3: 205 aps/min 325 aps/min 560 aps/min 890 aps/min
Sukimo momentas su verpstės bloku ST2 ir ST3:
Pentpak 25 1-asis greitis 2-asis greitis 3-asis greitis 4-asis greitis
25 cm3 variklis + ST2: 1010 Nm 630 Nm 370 Nm 230 Nm
25 cm3 variklis + ST3: 490 Nm 310 Nm 180 Nm 115 Nm
Pentpak 20/15 1-asis greitis 2-asis greitis 3-asis greitis 4-asis greitis
25 cm3 variklis + ST2: 1010 Nm 630 Nm 370 Nm 230 Nm
25 cm3 variklis + ST3: 490 Nm 310 Nm 180 Nm 115 Nm
16 cm3 variklis + ST2: 865 Nm 540 Nm 315 Nm 200 Nm
16 cm3 variklis + ST3: 420 Nm 265 Nm 155 Nm 100 Nm
„Pentpak 15 / 20 / 25“ valdymo blokai
Pentpak 15 42 l/min., esant 175 barų slėgiui
Pentpak 20 42 l/min., esant 200 barų slėgiui
Pentpak 25 80 l/min., esant 140 barų slėgiui
Įvesties įtampa: 400 V
Įvesties dažnis: 50 Hz
Minimalus saugiklis: 16 / 25 / 32 А
Rekomenduojamas saugiklis: 32 / 32 / 63 А
Svoris: 102 / 125 / 139 Kg

* Visos specifikacijos gali būti keičiamos be išankstinio įspėjimo.

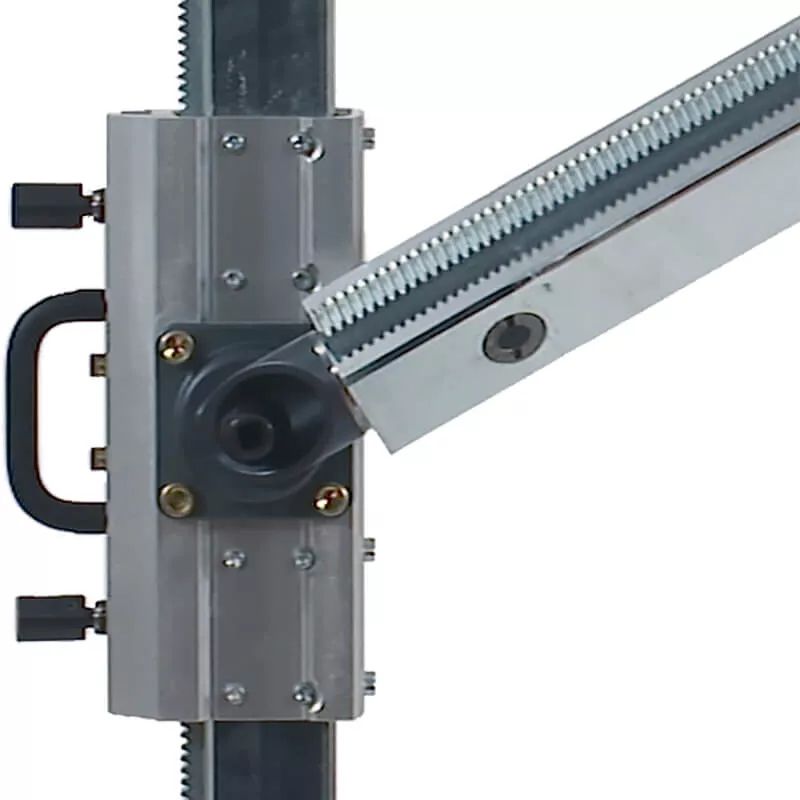

Puikus lankstumas

Greitai atjungiamos jungtys suteikia puikų lankstumą. Naujoviški sprendimai taupo montavimo laiką. Gręžimas bet kokiu kampu.

Labai geras stabilumas

Stabilus vežimėlis leidžia puikiai kontroliuoti gręžimo procesą.

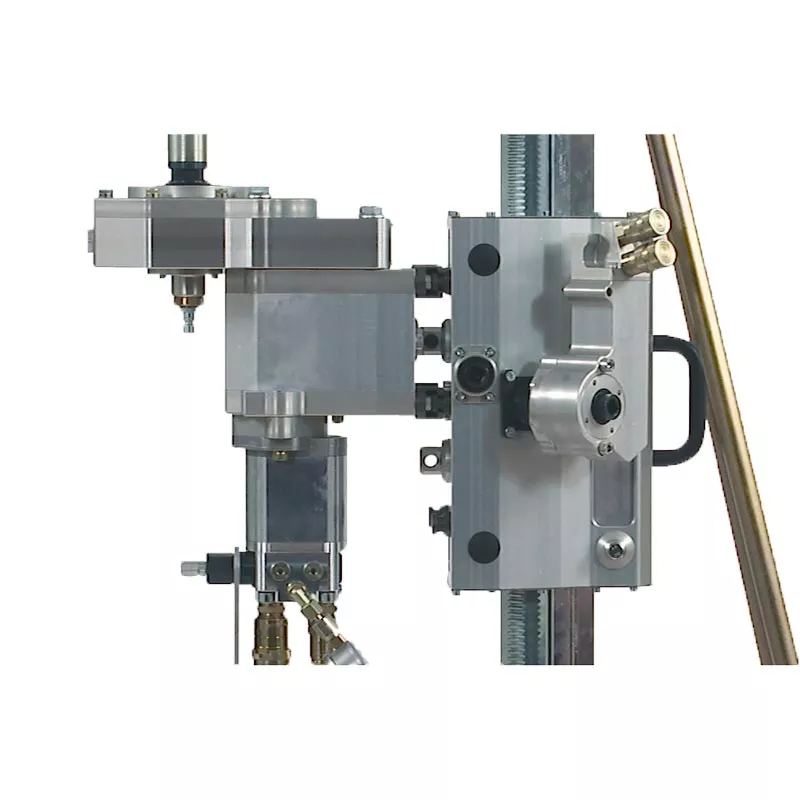

Galinga 4 laipsnių pavarų dėžė

MG41 4 pavarų dėžė yra naujausias pasiekimas. Kartu su verpstės bloku ji užtikrina didelį sukimo momentą ir neprilygstamą našumą.
