Sienų pjovimo staklės Pentruder 8-20HF / 8-20iQ
Стенорезная машина Pentruder 8-20HF / 8-20iQ
Стенорезная машина Pentruder 8-20HF / 8-20iQ
Стенорезная машина Pentruder CBK режет железобетон

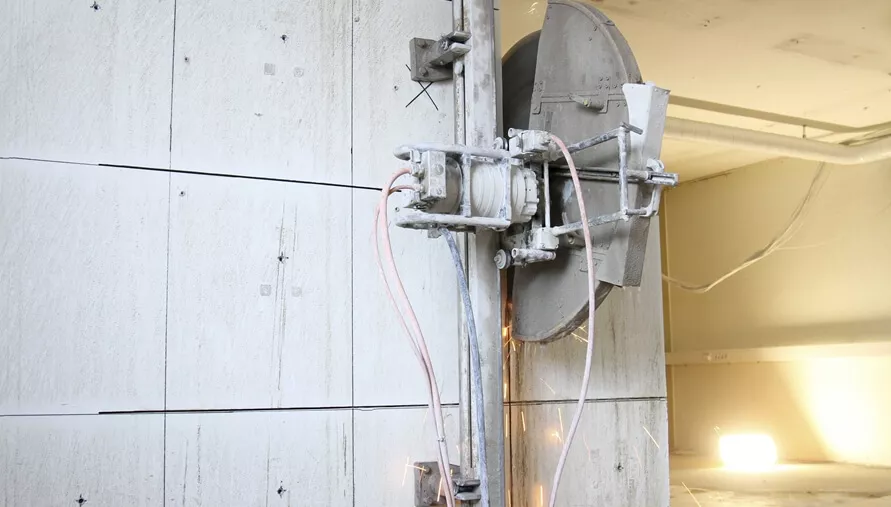

Стенорезная машина Pentruder 8-20HF / 8-20iQ режет железобетон

Pentruder 8-20iQ

Maks. disko skersmuo

2000 mm
Maks. pjovimo gylis

915 mm
Rekomenduojamas aukšto dažnio variklis

22 kW
Sukimosi diapazonas

1: 310 – 460 aps./min.
2: 450 – 660 aps./min.
3: 565 – 830 aps./min.
4: 710 – 1045 aps./min.
Maksimalus sukimo momentas

480 Nm

Sieninė pjaustyklė reikliausiems darbams

Didelio sukimo momento sieninė pjaustyklė dideliems diskams ir kietam betonui.

Informacija apie Pentruder 8-20iQ

„Pentruder 8-20iQ“ stendinis pjūklas – galia ir patikimumas sudėtingiems darbams

„Pentruder 8-20iQ“ stendinis pjūklas – profesionalus sprendimas giliam ir tvirtam betonui, akmeniui bei armuotoms konstrukcijoms pjauti. Sukurtas maksimaliam krūviui, šis modelis jungia aukštą sukimo momentą, gali naudoti iki 27 kW galios variklius ir 4 pakopų pavarų dėžę. Jo pagrindinis privalumas – gebėjimas dirbti su diskais iki 2000 mm skersmens, užtikrinant iki 915 mm pjovimo gylį vos per du praeitus. Tai daro „Pentruder 8-20iQ“ nepakeičiamu įrankiu ten, kur būtina greitis, tikslumas ir patikimumas.

Galia bet kurioms sąlygoms
„Pentruder 8-20iQ“ pritaikomas jūsų užduotims: jis suderinamas su aukšto dažnio varikliais 15, 18, 22 arba 27 kW. Daugeliui projektų optimalus yra 22 kW variklis – jis užtikrina stabilų darbą sudėtingame ir armuotame betone, sumažindamas energijos suvartojimą. 27 kW modelis rekomenduojamas tik ekstremalioms sąlygoms – labai tvirtoms medžiagoms su gausiai armuotomis konstrukcijomis.

Profesionalų privalumai
Dėl sumažinto sukimosi greičio (lyginant su modeliui 8-20HF) „Pentruder 8-20iQ“ idealiai tinka darbui su stipriai armuotomis konstrukcijomis. Keturių pakopų pavarų dėžė leidžia tiksliai reguliuoti galią, o tvirta konstrukcija garantuoja ilgaamžiškumą net intensyvaus naudojimo metu.

Veiksmingumas ir greitis
Su 2000 mm disku atliekate gilius pjovimus greičiau: iki 915 mm per du praeitus. Tai taupo laiką ir išteklius, padedant užbaigti projektus anksčiau nei konkurentai. Aukštas sukimo momentas užtikrina stabilumą net dirbant su abrazyvinėmis medžiagomis, o patikima variklio apsauga prailgina įrangos tarnavimo laiką.

Idealus pasirinkimas sudėtingiems objektams
Jei jūsų darbas susijęs su armuotų konstrukcijų pjovimu, konstrukcijų ardymu ar natūralaus akmens apdirbimu, „Pentruder 8-20iQ“ išspręs bet kokį iššūkį. Tai galingiausias rinkoje stendinis pjūklas, sukurtas tiems, kurie vertina kokybę, greitį ir rezultatą.

Pasirinkite „Pentruder 8-20iQ“ – profesionalią įrangą tiems, kurie nerodo kompromisų.

Techniniai privalumai

Didelė galia ir patikimumas

Pentruder sienų pjovimo mašinos yra įrengtos labai galingais aukšto dažnio varikliais. Visi jie turi labai veiksmingą aušinimą, didelį sukimo momentą ir yra pagaminti iš geriausių medžiagų, kad būtų užtikrintas patikimumas ir ilgas tarnavimo laikas. Patikima 400 Hz technologija užtikrina labai patikimą variklį, ilgą guolių tarnavimo laiką ir nereikalingą dažną techninę priežiūrą.

Pentruder sienų pjovimo mašinos frikcinė mova

Frikcinė mova apsaugo jūsų mašiną

Jei pjovimo diskas užstrigsta, trinties mova užkerta kelią aukšto dažnio rotoriaus inercijai ir nesugadina transmisijos krumplių. Rotoriaus inercija toliau suks rotorių, ir sustabdyti rotorių nuo 13000 aps/min iki visiško sustojimo per kelias sekundės dalis yra tiesiog neįmanoma. Rotoriaus greitis turi būti mažinamas palaipsniui, naudojant trinties movą.

Greitai nuimamas flanšas „Pentruder“

Greitai nuimamas disko flanšas

Greitai nuimamas flanšas palengvina montavimą. Pjovimo diską galima uždėti ant „galvutės“ net ją uždėjus ant bėgio, taip pat pjauti lygiagrečiai su paviršiumi.

Tvirta ir lengva konstrukcija

Lengva pjovimo „galvutė“ sienų pjovimo mašinos pagaminta iš kieto aliuminio, naudojamo aviacijoje.

Tvirti jungtys

Jungčių korpusai gaminami savo gamykloje iš ypač tvirto aliuminio. Techninės priežiūros metu jungties įdėklus galima pakeisti rankiniu įrankiu.

Universalus kreipiamųjų sistema

Vartotojui draugiška kreipiamųjų sistema taupo laiką ir išvengia nereikalingų rūpesčių nustatant mašiną. Pasukamosios kojos turi būti montuojamos tik vieną kartą kiekviename kampe, pavyzdžiui, prapjaunant durų angą.

Informacija
Max. pjovimo gylis naudojant maksimalų diską: 915 mm (36“) su 2000 mm disku.
(Radijo disko minus 85 mm (3,35“))
Max. pradinio pjovimo disko skersmuo: 1000 mm (40″)
Mechaninė pavarų dėžė: 4 greičiai
Max. aukšto dažnio variklio galia: 22 kW
Nuimamas variklis: Taip
Greito atjungimo disko tvirtinimas: Taip
„Galvos“ svoris: 25.5 Kg
Rekomenduojamo aukšto dažnio variklio svoris: 18 Kg
Triukšmo lygis: 95 dB(A)

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    22 kW HF variklis

    Skirta sienų pjovimo mašinoms Pentruder CBK, 8-20HF ir 8-20iQ bei lynų mašinai 3P8-HF.

  • 24 V kabelis su vandens žarna
    24 V laidas su vandens žarna

    Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
    Komplekte su vandens tiekimo žarna

  • Apsauginio gaubto laikiklis Pentruder GH-SW1
    GH-SW1

    Apsauginio dangtelio laikiklis

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder HF
    GS

    Diskas apsauginis gaubtas, pilnas, pasukamas

  • Apsauginis gaubtas, skirtas pjauti arti sienos su sienų pjovimo mašina Pentruder HF
    GSF

    Apsauginis gaubtas, pjaunamas prie sienos

  • 400 V Pentruder kabelis
    Kabelis 400V

    Pentruder HF variklio valdymo kabelis

  • Универсальная направляющая MCCS TS Pentruder
    Kreipiamasis bėgelis TS

    Universalus kreipiamasis bėgelis

  • Блок управления Pentpak 427
    Pentpak 427i

    HF įrangos valdymo blokas

  • Sienų pjovimo staklės Pentruder 8-20iQ
    Pentruder 8-20iQ

    Didžiausias disko skersmuo: 2000 mm
    Max. pjovimo gylis: 915 mm
    Max. galia: 27 kW
    4 pakopų pavarų dėžė

  • Flanšas sienų pjovimo staklėms Pentruder HF
    QE60

    Standartinis disko flanšas
    Diskams, kurių skersmuo iki 1400 mm

  • Prie sienos prigludusios pjovimo flanšas Pentruder HF
    QEF60

    Flanšas pjovimui prie pat sienos

  • TF2S montavimo pėda - MCCS Track-Foot
    TF2S

    Montavimo koja, simetriška

  • Pentruder kreipiamojo stabdis
    TP3 ribotuvas

    TS kreipiančiojo bėgio ribotuvas

  • Стыковочный блок Pentruder
    TSS300

    Kreipiančiųjų bėgių tvirtinimo blokas

  • Transportavimo vežimėlis sienų pjovimo staklėms Pentruder HF
    TY-HF EVO

    Transportavimo vežimėlis HF sienų pjovimo mašinoms

  • Пульт управления Pentruder WRC2
    WRC2-HF

    HF belaidis nuotolinio valdymo pultas

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder HF
    Apsauginis gaubtas GP

    Apsauginis gaubtas Pentruder HF sieninėms pjaustyklėms

  • Dviejų diskų flanšas sienų pjovimo mašinai Pentruder HF
    DBF

    Dviejų diskų flanšas

  • Apsauginio gaubto laikiklis Pentruder GH
    GH-P

    Apsauginio gaubto laikiklis

  • Apsauginio gaubto laikiklis Pentruder GH-SW1
    GH-SW1

    Apsauginio dangtelio laikiklis

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder
    GPE

    Apsauginis gaubtas

  • Apsauginis dangtis dviem diskams, skirtas sienų pjovimo staklėms „Pentruder“
    GPE-800-DBF40

    Pilnas apsauginis gaubtas DBF flanšams su dviem diskais

  • Шаблон для упрощения монтажа направляющих стенорезной машины Pentruder
    Gręžimo šablonas

    Gręžimo šablonas

  • Шаблон для упрощения монтажа направляющих стенорезной машины Pentruder
    Gręžimo šablonas, dvigubas

    Gręžimo šablonas

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder HF
    GS

    Diskas apsauginis gaubtas, pilnas, pasukamas

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder
    GSE

    Apsauginis gaubtas, pilnas, pasukamas, ekscentrinis užraktas, 2000 mm

  • Apsauginis gaubtas, skirtas pjauti arti sienos su sienų pjovimo mašina Pentruder HF
    GSF

    Apsauginis gaubtas, pjaunamas prie sienos

  • Универсальная направляющая MCCS TS Pentruder
    Kreipiamasis bėgelis TS

    Universalus kreipiamasis bėgelis

  • Flanšas sienų pjovimo staklėms Pentruder HF
    QE60

    Standartinis disko flanšas
    Diskams, kurių skersmuo iki 1400 mm

  • Flanšas sienų pjovimo staklėms Pentruder HF
    QE60-3

    Standartinis disko flanšas
    Diskams Ø 1600-2000 mm

  • Prie sienos prigludusios pjovimo flanšas Pentruder HF
    QEF60

    Flanšas pjovimui prie pat sienos

  • TF2S montavimo pėda - MCCS Track-Foot
    TF2S

    Montavimo koja, simetriška

  • Наклонный адаптер, крепится болтами к установочной лапе TF2S
    TFAB

    Pakreipimo adapteris TF2S

  • Стыковочный блок Pentruder
    TSS300

    Kreipiančiųjų bėgių tvirtinimo blokas

  • Transportavimo vežimėlis sienų pjovimo staklėms Pentruder HF
    TY-HF EVO

    Transportavimo vežimėlis HF sienų pjovimo mašinoms

  • ВЧ-двигатель Pentruder 15 кВт
    15 kW HF variklis

    Rekomenduojama montuoti deimantinį gręžimo įrenginį Pentruder MD1 ir sienų pjovimo mašiną Pentruder 6-10HF.

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    18 kW HF variklis

    Rekomenduojama montuoti MD1 deimantiniam gręžimui, Pentruder 6-12HF sienų pjovimo mašinai ir 3P8 lyninei mašinai.

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    22 kW HF variklis

    Skirta sienų pjovimo mašinoms Pentruder CBK, 8-20HF ir 8-20iQ bei lynų mašinai 3P8-HF.

  • 24 V kabelis su vandens žarna
    24 V laidas su vandens žarna

    Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
    Komplekte su vandens tiekimo žarna

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    27 Kw HF variklis

    Skirta sienų pjovimo mašinoms Pentruder 8-20iQ, CBK ir virvės mašinai Pentruder 3P8.

  • Pentruder valdymo pultas
    CRC-HF

    Laidinis valdymo pultas

  • 400 V Pentruder kabelis
    Kabelis 400V

    Pentruder HF variklio valdymo kabelis

  • Блок управления Pentpak 427
    Pentpak 427i

    HF įrangos valdymo blokas

  • Пульт управления Pentruder WRC2
    WRC2-HF

    HF belaidis nuotolinio valdymo pultas

RS2 8-20iQ 8-20HF CBK 6-12HF 6-10HF
Didžiausias pjaunamo disko skersmuo, mm: 1600 2000 2000 1600 1200 1200
Max. pjovimo gylis, mm: 715 915 915 715 515 515
Didžiausias pradinis pjovimo disko skersmuo, mm: 830 1000 1000 925 800 800
Pavarų dėžė: 1-greitis 4-greitis 4-greitis 1-greitis 2-greitis 1-greitis
Elektroninis sukimosi greičio valdymas: Taip Taip Taip Taip Taip Taip
Max. sukimo momentas: 18 kW (24 arklio galios): 148 Nm 22 kW (30 arklio galios):
1 pav.: 480 Nm esant 455 aps./min.
2 pav.: 335 Nm esant 655 aps./min.
3 pav.: 265 Nm esant 830 aps./min.
4 pav.: 210 Nm esant 1040 aps./min.27 kW (37 arklio galios):
1 pav.: 495 Nm – 460 aps./min.
2 pav.: 345 Nm – 660 aps./min.
3 pav.: 275 Nm – 830 aps./min.
4 pav.: 220 Nm – 1040 aps./min.Esant dažniui 350–440 Hz:		 22 kW (30 arklio galios):
1 pav.: 405 Nm esant 510 aps./min.
2 pav.: 300 Nm esant 735 aps./min.
3 pav.: 240 Nm esant 925 aps./min.
4 pav.: 190 Nm esant 1165 aps./min.		 22 kW (30 arklio galios):
1 pav.: 275 Nm esant 996 aps./min.		 18 kW (24 arklio galios):
1 pav.: 245 Nm esant 800 aps./min.
2 pav.: 165 Nm esant 1200 aps./min.

15 kW (20 arklio galios):
1 pav.: 130 Nm esant 1200 aps./min.
Sukimosi greitis suktuvo esant apkrovai: 18 kW (24 arklio galios): 475–1125 aps./min. 22 kW (30 arklio galios):
1 pav.: 310–460 aps./min.
2 pav.: 450–660 aps./min.
3 pav.: 565–830 aps./min.
4 pav.: 710–1040 aps./min.27 kW (37 arklio galios):
1 pav.: 350–520 aps./min.
2 pav.: 525–745 aps./min.
3 pav.: 660–940 aps./min.
4 pav.: 830–1185 aps./min.Esant dažniui 350–500 Hz		 22 kW (30 arklio galios):
1 pav.: 350–510 aps./min.
2 pav.: 500–735 aps./min.
3 pav.: 630–925 aps./min.
4 pav.: 795–1165 aps./min.Esant dažniui 300–440 Hz		 600–996 aps./min. esant 300–500 Hz dažniui 1: 640–800 aps./min.
2: 940–1200 aps./min.		 815–1200 aps./min. esant 350–440 Hz dažniui
Max. aukšto dažnio variklio galia: 22 kW 18 Kw 27 Kw 22 Kw 27 Kw 18 Kw 18 Kw
Gali būti naudojamas su aukšto dažnio varikliais: 18 Kw 27/22/18/15 Kw
37/30/24/20 h.p.		 22/18/15 KW
30/24/20 h.p.		 27/22/18/15 Kw
37/30/24/20 h.p.		 18/15 Kw
24/20 h.p.		 18/15 Kw
24/20 h.p.
Greito atjungimo disko pritvirtinimas: Taip Taip Taip Taip Taip Taip
Nuimamas aukšto dažnio variklis: Ne Taip Taip Taip Taip Taip
„Galvos“ svoris: 24.5 Kg 25.5 Kg 25.5 Kg 24.5 Kg 21 Kg 20 Kg
Rekomenduojamo aukšto dažnio variklio svoris: Integruotas 18 Kg 18 Kg 18 Kg 18 Kg 13 Kg
Bendras svoris, įskaitant rekomenduojamą aukšto dažnio variklį: 24.5 Kg 43.5 Kg 43.5 Kg 42.5 Kg 39 Kg 33 Kg
