Стенорезная машина Pentruder CBK
Стенорезная машина Pentruder CBK
Стенорезная машина Pentruder CBK

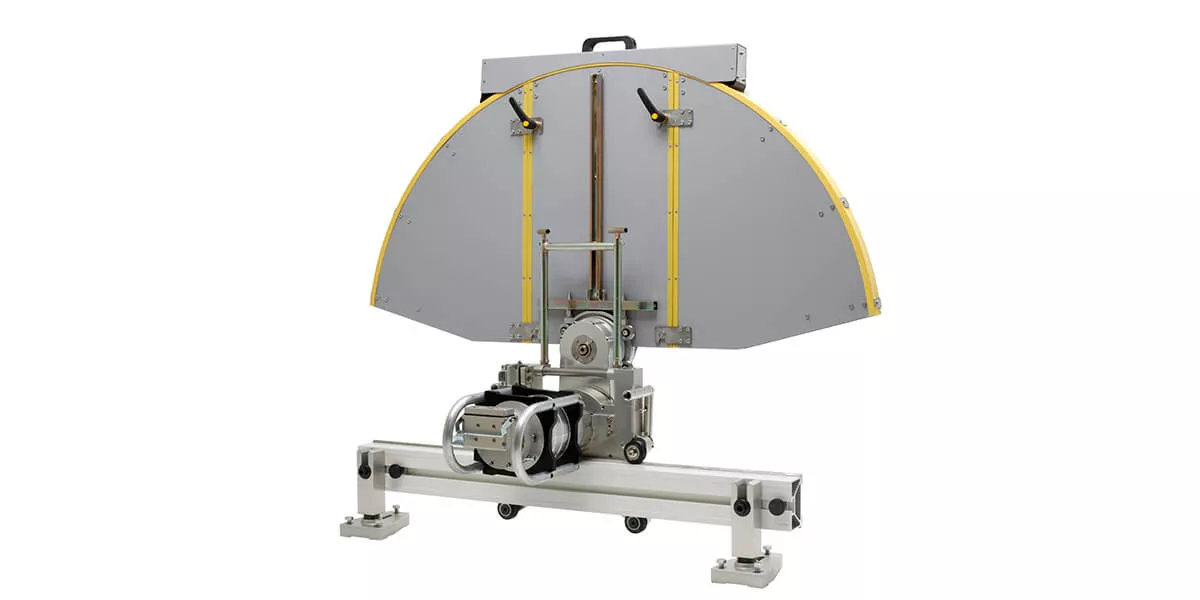

Apsauginis dangtis dviem diskams, skirtas sienų pjovimo staklėms „Pentruder“

Pentruder CBK

Maks. disko skersmuo

1600 mm
Maks. pjovimo gylis

715 mm
Rekomenduojamas aukšto dažnio variklis

22 Kw
Maksimalus sukimo momentas

275 Nm

Galingas ir universalus sieninė pjaustyklė

Lengva naudoti
Vieno greičio pavarų dėžė

Informacija apie Pentruder CBK

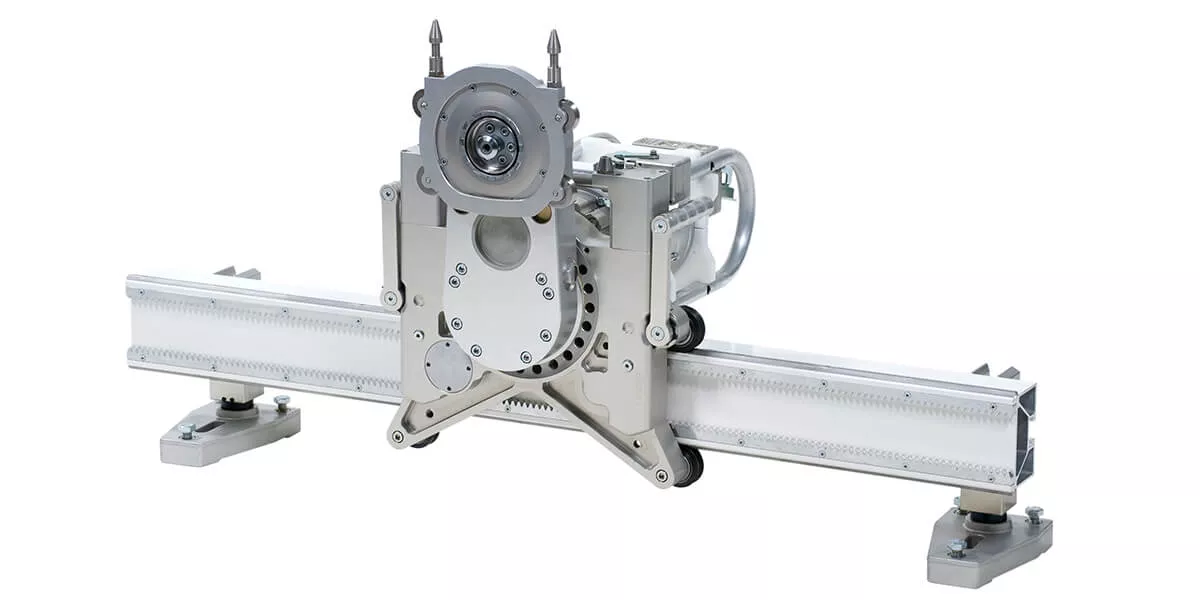

„Pentruder CBK“ sieninė pjaustyklė – universalus sprendimas profesionalų darbui

„Pentruder CBK“ sieninė pjaustyklė – tai universalus įrankis betono, armoto ir kitų statybinių konstrukcijų pjovimui. Sukonstruota aukštą našumą, paprastą valdymą ir prieinamą kainą, ji tampa nepakeičiama priemone fondų, tiltų ir įvairių armuotų konstrukcijų pjovimui.

Galia ir greitis
Įrengta aukšto dažnio varikliu, kurio galia siekia iki 27 kW, ši mašina parodė įspūdingą produktivumą: 1 m² armoto betono pjovimas užtrunka mažiau nei 5 minutes. Elektroninė sukimosi greičio reguliavimo sistema su potenciometru valdymo pulte leidžia tiksliai nustatyti disko, kurio skersmuo iki 1600 mm, darbą, užtikrinant maksimalų pjovimo gylį iki 715 mm. Vieno greičio pavarų dėžė užtikrina stabilumą ir patikimumą net intensyvaus darbo metu.

Patogumas ir mobilumas
Nepaisant galios, „Pentruder CBK“ stebina lengvumu: „galvos“ svoris – tik 24 kg, o 22 kW variklis – vos 18 kg. Greito atjungimo disko tvirtinimai ir galimybė greitai demontuoti variklį leidžia įrangą lengvai transportuoti ir naudoti įvairiose vietose. Valdymas vyksta per „Pentpak 427“ bloką, kuris garantuoja saugumą ir tikslų parametrų nustatymą.

Universalumas ir taupymas
Mašina suderinama su aukšto dažnio varikliais 15, 18, 22 arba 27 kW, todėl ją galima pritaikyti pagal specifinius poreikius. Skaitmeninė ryšio sistema leidžia naudoti vieną įrangos komplektą (variklį, „Pentpak 427“, kabelius ir nuotolinio valdymo pultą) tiek sieninės pjovimo, tiek lynų pjovimo ar deimantinį gręžimą. Tai sumažina technikos kaštus ir supaprastina logistiką statybvietėje.

Profesionalų pasirinkimas
„Pentruder CBK“ – modernios technologijos, ergonmiška konstrukcija ir aukšto greičio darbui. Jos privalumai – gebėjimas atlikti sudėtingus darbus be kokybės praradimo, paprastas aptarnavimas ir ilgaamžiškumas, todėl tai – investicija į patikimą įrangą. Jei reikalinga patikima technika betono pjovimui – „Pentruder CBK“ bus optimalus pasirinkimas.

Pasitikėkite galia ir inovacijomis: su „Pentruder CBK“ net didžiausi projektai bus įvykdyti laiku.

Techniniai privalumai

Didelė galia ir patikimumas

Pentruder sienų pjovimo mašinos yra įrengtos labai galingais aukšto dažnio varikliais. Visi jie turi labai veiksmingą aušinimą, didelį sukimo momentą ir yra pagaminti iš geriausių medžiagų, kad būtų užtikrintas patikimumas ir ilgas tarnavimo laikas. Patikima 400 Hz technologija užtikrina labai patikimą variklį, ilgą guolių tarnavimo laiką ir nereikalingą dažną techninę priežiūrą.

Pentruder sienų pjovimo mašinos frikcinė mova

Frikcinė mova apsaugo jūsų mašiną

Jei pjovimo diskas užstrigsta, trinties mova užkerta kelią aukšto dažnio rotoriaus inercijai ir nesugadina transmisijos krumplių. Rotoriaus inercija toliau suks rotorių, ir sustabdyti rotorių nuo 13000 aps/min iki visiško sustojimo per kelias sekundės dalis yra tiesiog neįmanoma. Rotoriaus greitis turi būti mažinamas palaipsniui, naudojant trinties movą.

Greitai nuimamas flanšas „Pentruder“

Greitai nuimamas disko flanšas

Greitai nuimamas flanšas palengvina montavimą. Pjovimo diską galima uždėti ant „galvutės“ net ją uždėjus ant bėgio, taip pat pjauti lygiagrečiai su paviršiumi.

Tvirta ir lengva konstrukcija

Lengva pjovimo „galvutė“ sienų pjovimo mašinos pagaminta iš kieto aliuminio, naudojamo aviacijoje.

Tvirti jungtys

Jungčių korpusai gaminami savo gamykloje iš ypač tvirto aliuminio. Techninės priežiūros metu jungties įdėklus galima pakeisti rankiniu įrankiu.

Universalus kreipiamųjų sistema

Vartotojui draugiška kreipiamųjų sistema taupo laiką ir išvengia nereikalingų rūpesčių nustatant mašiną. Pasukamosios kojos turi būti montuojamos tik vieną kartą kiekviename kampe, pavyzdžiui, prapjaunant durų angą.

Informacija
Maks. pjovimo gylis naudojant maks. diskas: 715 mm (36 colių) su 2000 mm disku.
(Disko spindulys minus 85 mm (3,35 colio))
Maks. Pradinio pjovimo disko Ø: 915 mm (40″)
Mechaninė pavarų dėžė: Ne
Maks. RF variklio galia: 22 Kw
Nuimamas variklis: taip
Greito atlaisvinimo disko flanšas: Taip, HF tipo
„Galvos“ svoris: 24.5 Kg
Rekomenduojamas HF variklio svoris: 18 Kg

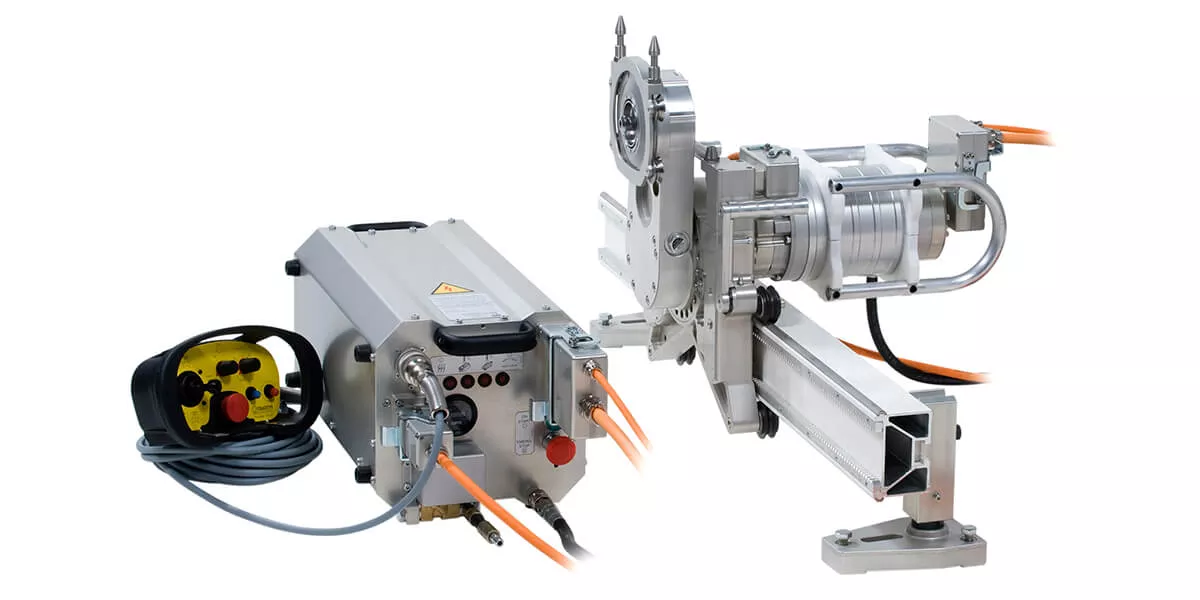

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    22 kW HF variklis

    Skirta sienų pjovimo mašinoms Pentruder CBK, 8-20HF ir 8-20iQ bei lynų mašinai 3P8-HF.

  • 24 V kabelis su vandens žarna
    24 V laidas su vandens žarna

    Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
    Komplekte su vandens tiekimo žarna

  • Apsauginio gaubto laikiklis Pentruder GH-SW1
    GH-SW1

    Apsauginio dangtelio laikiklis

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder HF
    GS

    Diskas apsauginis gaubtas, pilnas, pasukamas

  • Apsauginis gaubtas, skirtas pjauti arti sienos su sienų pjovimo mašina Pentruder HF
    GSF

    Apsauginis gaubtas, pjaunamas prie sienos

  • 400 V Pentruder kabelis
    Kabelis 400V

    Pentruder HF variklio valdymo kabelis

  • Универсальная направляющая MCCS TS Pentruder
    Kreipiamasis bėgelis TS

    Universalus kreipiamasis bėgelis

  • Блок управления Pentpak 427
    Pentpak 427i

    HF įrangos valdymo blokas

  • Стенорезная машина Pentruder CBK
    Pentruder CBK

    Didžiausias disko skersmuo: 1600 mm
    Maks. pjovimo gylis: 715 mm
    Maks. galia: 27 kW
    Vieno greičio pavarų dėžė

  • Flanšas sienų pjovimo staklėms Pentruder HF
    QE60

    Standartinis disko flanšas
    Diskams, kurių skersmuo iki 1400 mm

  • Prie sienos prigludusios pjovimo flanšas Pentruder HF
    QEF60

    Flanšas pjovimui prie pat sienos

  • TF2S montavimo pėda - MCCS Track-Foot
    TF2S

    Montavimo koja, simetriška

  • Pentruder kreipiamojo stabdis
    TP3 ribotuvas

    TS kreipiančiojo bėgio ribotuvas

  • Стыковочный блок Pentruder
    TSS300

    Kreipiančiųjų bėgių tvirtinimo blokas

  • Transportavimo vežimėlis sienų pjovimo staklėms Pentruder HF
    TY-HF EVO

    Transportavimo vežimėlis HF sienų pjovimo mašinoms

  • Пульт управления Pentruder WRC2
    WRC2-HF

    HF belaidis nuotolinio valdymo pultas

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder HF
    Apsauginis gaubtas GP

    Apsauginis gaubtas Pentruder HF sieninėms pjaustyklėms

  • Dviejų diskų flanšas sienų pjovimo mašinai Pentruder HF
    DBF

    Dviejų diskų flanšas

  • Apsauginio gaubto laikiklis Pentruder GH
    GH-P

    Apsauginio gaubto laikiklis

  • Apsauginio gaubto laikiklis Pentruder GH-SW1
    GH-SW1

    Apsauginio dangtelio laikiklis

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder
    GPE

    Apsauginis gaubtas

  • Apsauginis dangtis dviem diskams, skirtas sienų pjovimo staklėms „Pentruder“
    GPE-800-DBF40

    Pilnas apsauginis gaubtas DBF flanšams su dviem diskais

  • Шаблон для упрощения монтажа направляющих стенорезной машины Pentruder
    Gręžimo šablonas

    Gręžimo šablonas

  • Шаблон для упрощения монтажа направляющих стенорезной машины Pentruder
    Gręžimo šablonas, dvigubas

    Gręžimo šablonas

  • Apsauginis gaubtas sienų pjovimo staklėms Pentruder HF
    GS

    Diskas apsauginis gaubtas, pilnas, pasukamas

  • Apsauginis gaubtas, skirtas pjauti arti sienos su sienų pjovimo mašina Pentruder HF
    GSF

    Apsauginis gaubtas, pjaunamas prie sienos

  • Универсальная направляющая MCCS TS Pentruder
    Kreipiamasis bėgelis TS

    Universalus kreipiamasis bėgelis

  • Flanšas sienų pjovimo staklėms Pentruder HF
    QE60

    Standartinis disko flanšas
    Diskams, kurių skersmuo iki 1400 mm

  • Flanšas sienų pjovimo staklėms Pentruder HF
    QE60-3

    Standartinis disko flanšas
    Diskams Ø 1600-2000 mm

  • Prie sienos prigludusios pjovimo flanšas Pentruder HF
    QEF60

    Flanšas pjovimui prie pat sienos

  • TF2S montavimo pėda - MCCS Track-Foot
    TF2S

    Montavimo koja, simetriška

  • Наклонный адаптер, крепится болтами к установочной лапе TF2S
    TFAB

    Pakreipimo adapteris TF2S

  • Стыковочный блок Pentruder
    TSS300

    Kreipiančiųjų bėgių tvirtinimo blokas

  • Transportavimo vežimėlis sienų pjovimo staklėms Pentruder HF
    TY-HF EVO

    Transportavimo vežimėlis HF sienų pjovimo mašinoms

  • ВЧ-двигатель Pentruder 15 кВт
    15 kW HF variklis

    Rekomenduojama montuoti deimantinį gręžimo įrenginį Pentruder MD1 ir sienų pjovimo mašiną Pentruder 6-10HF.

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    18 kW HF variklis

    Rekomenduojama montuoti MD1 deimantiniam gręžimui, Pentruder 6-12HF sienų pjovimo mašinai ir 3P8 lyninei mašinai.

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    22 kW HF variklis

    Skirta sienų pjovimo mašinoms Pentruder CBK, 8-20HF ir 8-20iQ bei lynų mašinai 3P8-HF.

  • 24 V kabelis su vandens žarna
    24 V laidas su vandens žarna

    Sieninio pjūklo „Pentruder HF“ „galvos“ valdymo kabelis
    Komplekte su vandens tiekimo žarna

  • ВЧ-двигатель Pentruder 18/22/27 кВт
    27 Kw HF variklis

    Skirta sienų pjovimo mašinoms Pentruder 8-20iQ, CBK ir virvės mašinai Pentruder 3P8.

  • Pentruder valdymo pultas
    CRC-HF

    Laidinis valdymo pultas

  • 400 V Pentruder kabelis
    Kabelis 400V

    Pentruder HF variklio valdymo kabelis

  • Блок управления Pentpak 427
    Pentpak 427i

    HF įrangos valdymo blokas

  • Пульт управления Pentruder WRC2
    WRC2-HF

    HF belaidis nuotolinio valdymo pultas

„Pentruder® HF“ sieninės pjaustyklės greito paleidimo vadovas

PASAS su „Pentruder®“ sieninio pjūklo ir „Pentpak®“ aukšto dažnio valdymo bloko naudotojo vadovu

„Spectrum 1“ belaidžio nuotolinio valdymo pulto naudojimo instrukcijos

RS2 8-20iQ 8-20HF CBK 6-12HF 6-10HF
Maks. ø pjovimas
diskas, mm:		 1600 2000 2000 1600 1200 1200
Maks. gylis
pjūvis, mm:		 715 915 915 715 515 515
Maks. ø diskas
Pradinis pjūvis, mm:		 830 1000 1000 925 800 800
Pavarų dėžė: 1-greitis 4-greičiai 4-greičiai 1-greitis 2-greičiai 1-greitis
Elektroninis valdymas
veleno greitis:		 Taip Taip Taip Taip Taip Taip
Maks. sukimo18 kW (24 AG)
148 Nm		 18 kW (24 AG)
148 Nm		 22 kW (30 AG):
1: 480 Nm esant 455 aps./min.
2: 335 Nm esant 655 aps./min.
3: 265 Nm esant 830 aps./min.
4: 210 Nm esant 1040 aps./min.
27 kW (37 AG):
1: 495 Nm – 460 aps./min.
2: 345 Nm – 660 aps./min.
3: 275 Nm – 830 aps./min.
4: 220 Nm – 1040 aps./min. 350–440 Hz dažniu		 22 kW (30 AG):
1: 405 Nm esant 510 aps./min.
2: 300 Nm esant 735 aps./min.
3: 240 Nm esant 925 aps./min.
4: 190 Nm esant 1165 aps./min.		 22 kW (30 AG):
1: 275 Nm esant 996 aps./min.		 18 kW (24 AG):
1: 245 Nm esant 800 aps./min.
2: 165 Nm esant 1200 aps./min.		 15 kW (20 AG):
1: 130 Nm esant 1200 aps./min.
Veleno greitis esant apkrovai: 18 kW (24 AG)
475–1125 aps./min.		 22 kW (30 AG):
1: 310–460 aps./min.
2: 450–660 aps./min.
3: 565–830 aps./min.
4: 710–1040 aps./min.
27 kW (37 AG):
1: 350–520 aps./min.
2: 525–745 aps./min.
3: 660–940 aps./min.
4: 830–1185 aps./min.
esant 350–500 Hz dažniui		 22 kW (30 AG):
1: 350–510 aps./min.
2: 500–735 aps./min.
3: 630–925 aps./min.
4: 795–1165 aps./min.
300–440 Hz dažniu		 600–996 aps./min.
300–500 Hz dažniu		 1: 640–800 aps./min.
2: 940–1200 aps./min.
esant 350–440 Hz dažniui		 815–1200 aps./min.
esant 350–440 Hz dažniui
Maks. galia
Aukšto dažnio variklis:		 18 kW 27 kW 22 kW 27 kW 18 kW 18 kW
Galima naudoti
su aukšto dažnio varikliais:		 18 kW 27/22/18/15 kW
37/30/24/20 AG		 22/18/15 kW
30/24/20 AG		 27/22/18/15 kW
37/30/24/20 AG		 18/15 kW
24/20 AG		 18/15 kW
24/20 AG
Greito atjungimo jungtis
diskas:		 Taip Taip Taip Taip Taip Taip
Nuimamas HF variklis: Ne Taip Taip Taip Taip Taip
„Galvos“ svoris: 24.5 Kg 25.5 Kg 25.5 Kg 24.5 Kg 21 Kg 20 Kg
Rekomenduojamas svoris
HF variklis:		 Integruotas 18 Kg 18 Kg 18 Kg 18 Kg 13 Kg
Bendras svoris, įskaitant
Rekomenduojamas HF variklis:		 24.5 Kg 43.5 Kg 43.5 Kg 42.5 Kg 39 Kg 33 Kg
