Patikima 400 Hz aukšto dažnio technologija

Aukšto dažnio – tai populiarus terminas, naudojamas apibūdinti tam tikrą elektros srovės tipą, būtent srovę, kurios dažnis yra didesnis nei standartinis 50–60 Hz daugumoje įprastų vienfazių arba trifazių maitinimo tinklų.

Standartinis dažnis = 50 arba 60 Hz = 50 arba 60 ciklų per sekundę.

Daugeliui kitų aukšto dažnio betono pjovimo įrangos tiekėjų aukštas dažnis yra 1000 Hz = 1000 ciklų per sekundę.

Priežastis, kodėl mes naudojame dažnį, didesnį nei 50 Hz, yra ta, kad norime, kad elektros varikliai suktųsi didesniu greičiu nei standartiniai varikliai.
Jei sukimo momentas yra pastovus, tai didesnis dažnis (Hz) -> didesnis apsisukimų per minutę skaičius -> didesnė galia.

Tam tikro dydžio elektrinis asinchroninis trifazis variklis, sukuriantis tam tikrą sukimo momentą, gali pasiekti didesnę išėjimo galią, jei variklio sukimosi greitis didėja. Kad variklis suktųsi greičiau, magnetinis laukas turi suktis greičiau, o tai pasiekiama didinant srovės dažnį.

Jei variklio sukimo momentas lieka pastovus, galia didės proporcingai dažnio didėjimui. Jei dažnis padvigubėja, variklio greitis padvigubėja, o jei momentas yra pastovus, išėjimo galia taip pat padvigubėja.

Kaip jau minėta, jei variklio sukimosi greitis padvigubėja, o sukimo momentas lieka pastovus, išėjimo galia padvigubėja. Taigi, teoriškai, kuo dažnis didesnis, tuo variklis bus mažesnis ir lengvesnis, bet išėjimo galia liks ta pati.

Tačiau yra ir kita medalio pusė, ir mes labiau orientuojamės į patikimumą nei į svorio ir galios optimizavimą. Skirtingai nuo daugumos kitų gamintojų, mes nusprendėme dirbti su 400 Hz kaip pagrindiniu dažniu. Tai yra pramoninis standartas varikliams, naudojamiems aviacijos pramonėje. 4 polių variklis, valdomas 400 Hz srovės, suksis nominalia 12 000 aps/min greičiu. 4 polių variklis, valdomas 1000 Hz srovės, suksis nominalia 30 000 aps/min greičiu.

Savo gamyboje stengiamės remtis protingais principais, todėl 1000 Hz dažnio variklių variantas niekada nebuvo svarstomas. 1000 Hz dažnio variklio gamyba yra pigus būdas pagaminti palyginti galingą variklį su mažu svoriu. Tačiau tokioje sistemoje yra per daug trūkumų.

Tokiuose sunkiuose sąlygose guolių tarnavimo laikas yra trumpas, o tai reiškia, kad ilgai naudojant įrangą gali kilti problemų.

Pagrindinis mūsų variklių dažnis yra nuo 400 Hz iki 440 Hz. Toks dažnis prailgina guolių tarnavimo laiką ir sumažina techninės priežiūros dažnį.

Mūsų varikliai pasiekia 12000 aps/min greitį, o tai gali turėti įtakos produkcijos svoriui, tačiau tai galima kompensuoti naudojant aukštesnės kokybės variklius, būtent variklius su variniu rotoriumi.

Rankų darbo vario rotoriaus našumas yra 30 % didesnis nei aliuminio liejinio, tačiau vario rotoriaus gamyba yra brangesnė. Nepaisant to, esame įsitikinę, kad tai teisinga kryptis, nes patikimumas ir patvarumas yra labai svarbūs mūsų gamybos veiksniai.

Dažnio iliustracija

P = (M x N) / 9550

P = galia kW

M = sukimo momentas Nm

N = sukimosi greitis apsisukimais per minutę

9550 = konstanta

Pavyzdys 50 Hz sistemai ir 4 polių varikliui, variklio greitis 1450 aps/min:

P = (11 Nm x 1450 aps/min) / 9550 = 1,67 kW

Pavyzdys 440 Hz sistemai ir 4 polių varikliui, variklio greitis 13 000 aps/min:

P = (11 Nm x 13000 aps/min) / 9550 = 15 kW

Pavyzdys 1000 Hz sistemai ir 4 polių varikliui, variklio greitis 29 000 aps./min.:

P = (11 Nm x 29000 aps./min.) / 9550 = 33,4 kW

Galia proporcinga greičiui

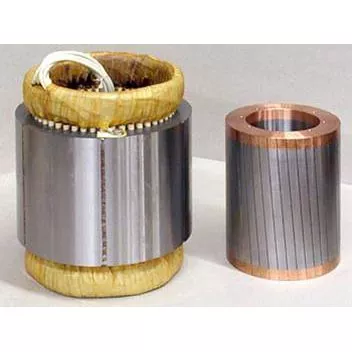

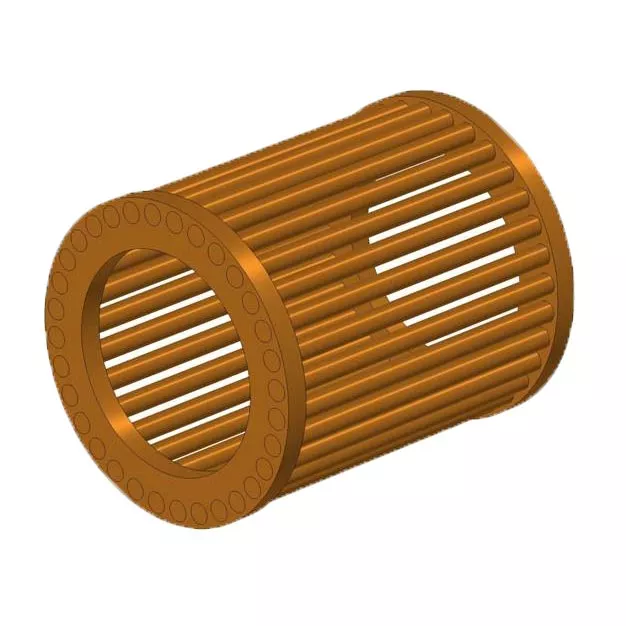

Statorius ir aukštos kokybės trumpai uždarytas varinis rotorius
