Patogi kreipiančiųjų sistema
Patogi universali sieninių pjaustyklių kreipiančioji sistema kuri sutaupo daug laiko ir pastangų bei padeda išvengti daugelio problemų montuojant mašiną.
Kreiptuvo pagrindas pasukamas taip, kad kiekviename kampe, pavyzdžiui, pjaunant durų angas, kreipiklis būtų nustatomas tik vieną kartą.

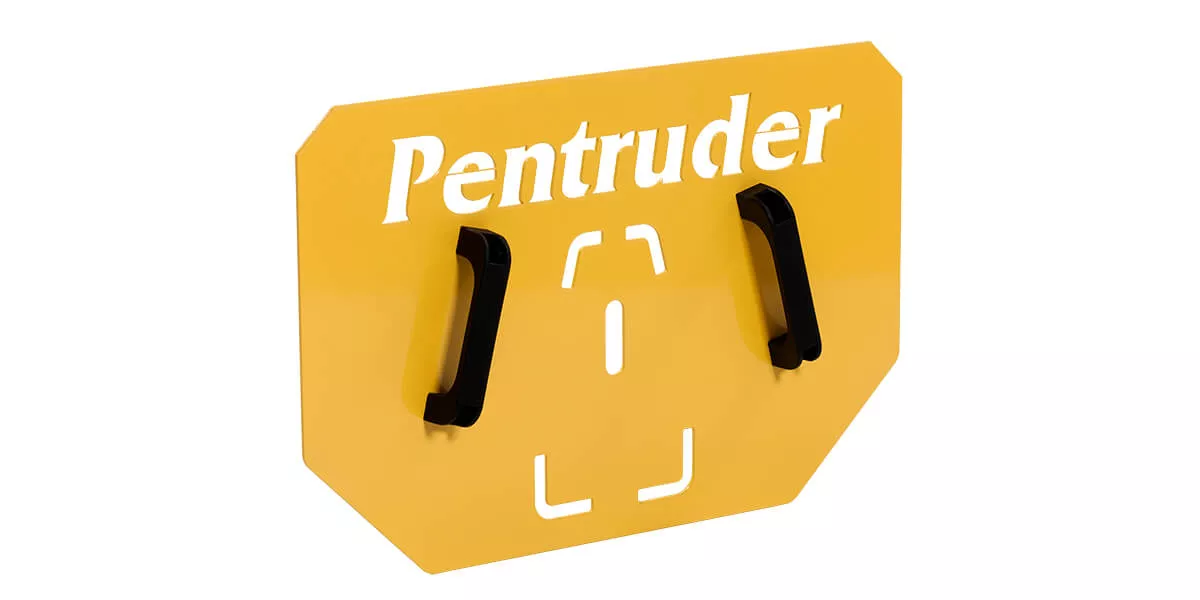

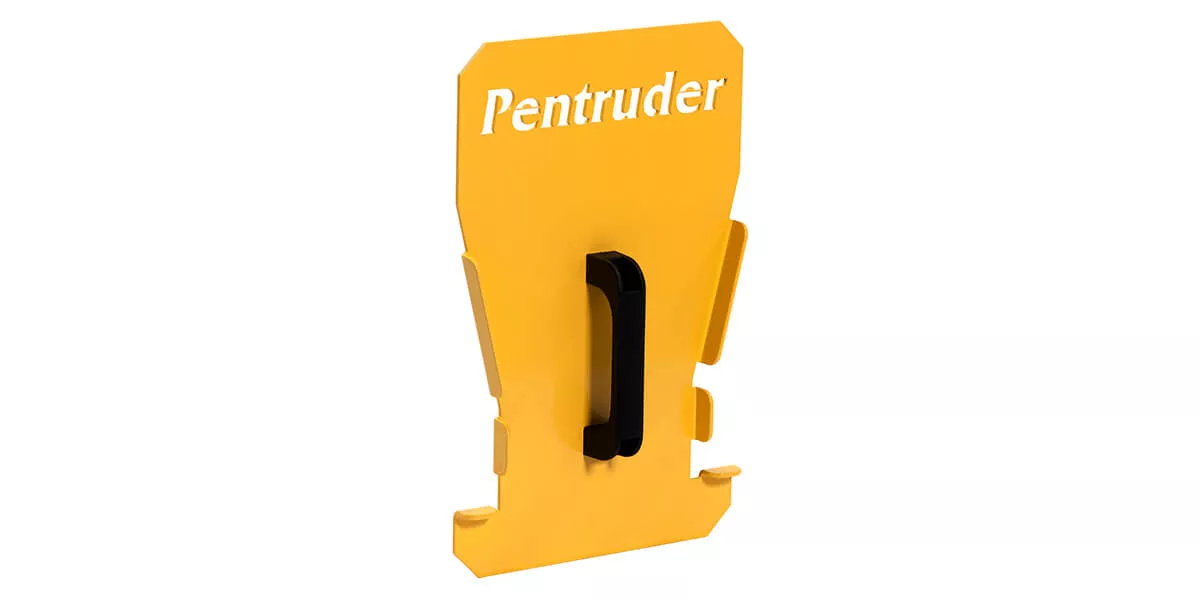

Yra trys skirtingi šablonai, kuriuos galima naudoti siekiant supaprastinti „Pentruder Wall“ pjūklų nustatymą: du šablonai skirti simetrinėms nustatymo kojelėms TF2S ir vienas – „senajai“ asimetrinei nustatymo kojelei.
Šablonai padeda nustatyti keturių nustatymo kojelių padėtį kampuose taip, kad jos būtų užfiksuotos vieną kartą ir daugiau nejudėtų pjaunant, pavyzdžiui, durų angą. Žr. šiuos pavyzdžius.

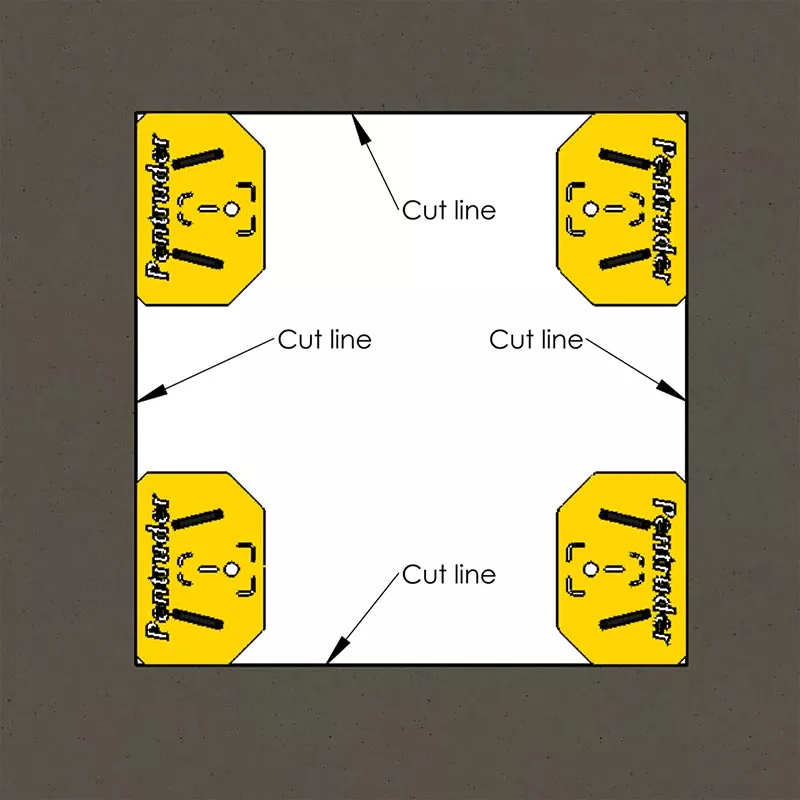

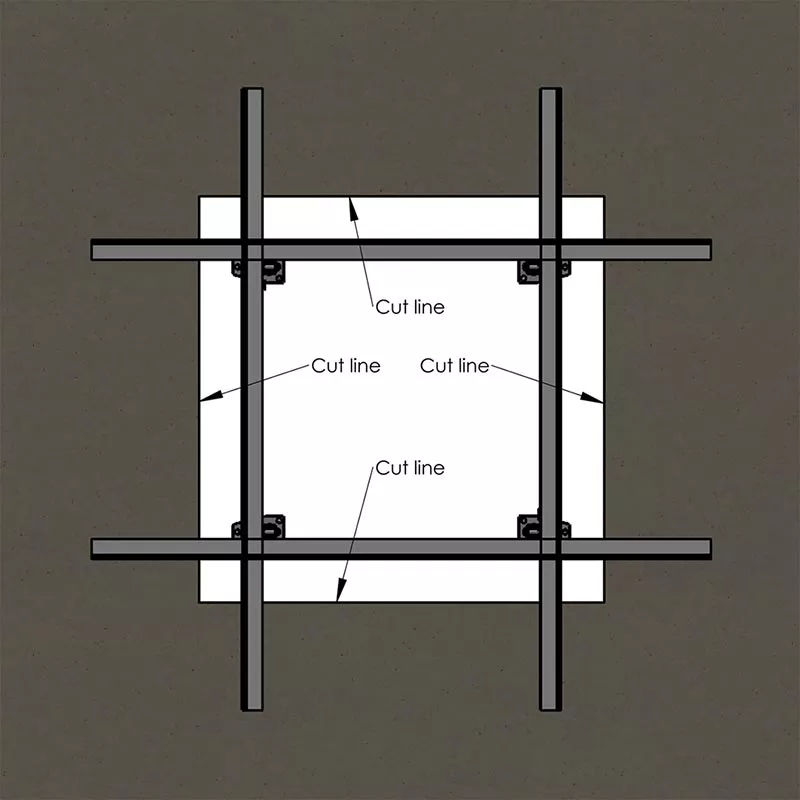

1 pavyzdys, naudojant šabloną 43850101: kreipiančiosios pjovimo linijos viduje

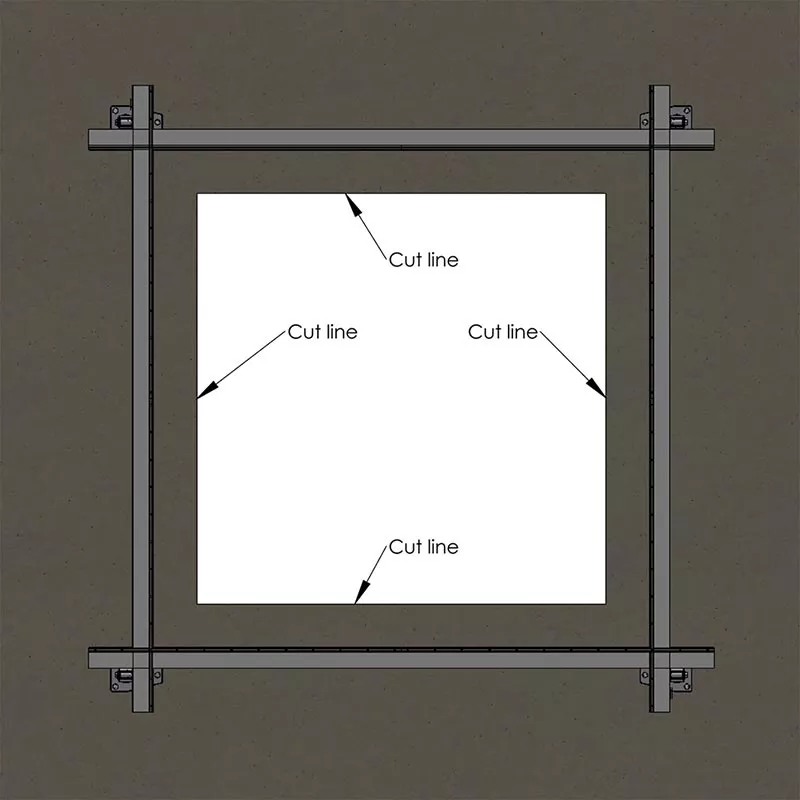

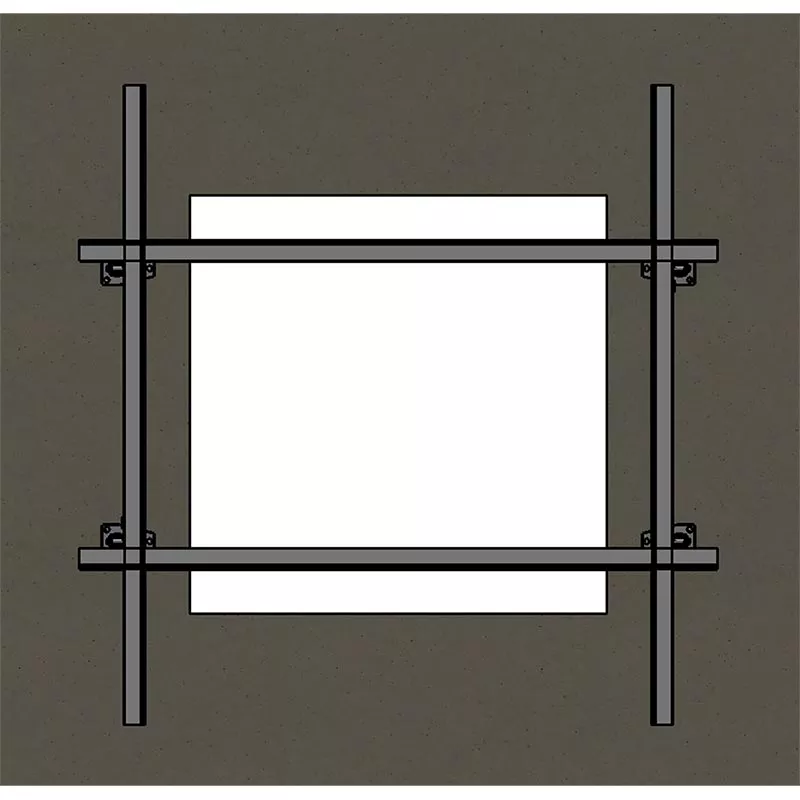

2 pavyzdys, naudojant šabloną 43850101: kreipiančiosios už pjovimo linijos ribų

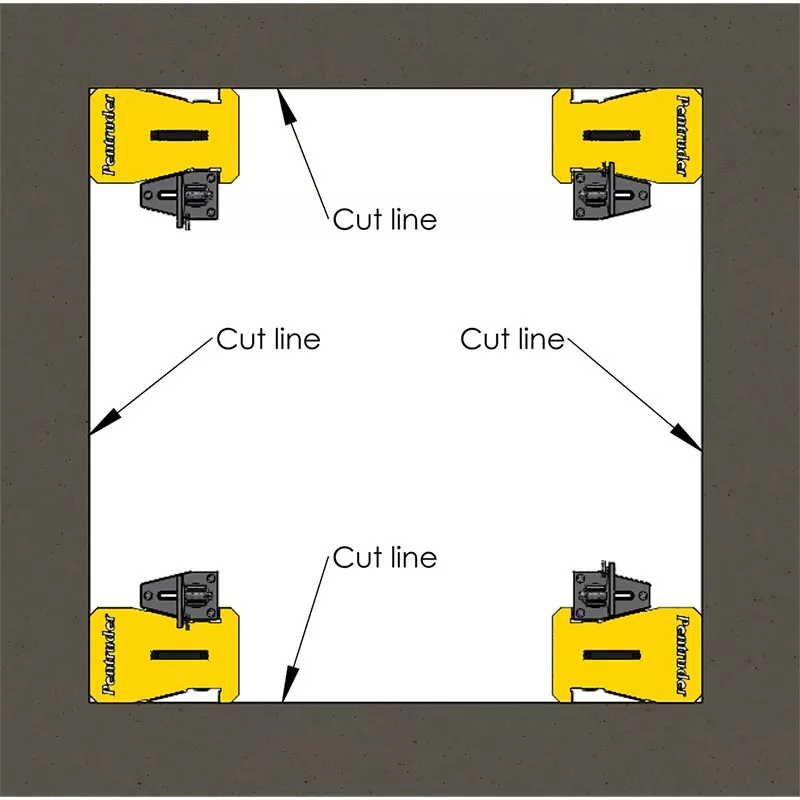

3 pavyzdys, naudojant šabloną 43850301: kreipiančiosios pjovimo linijos viduje

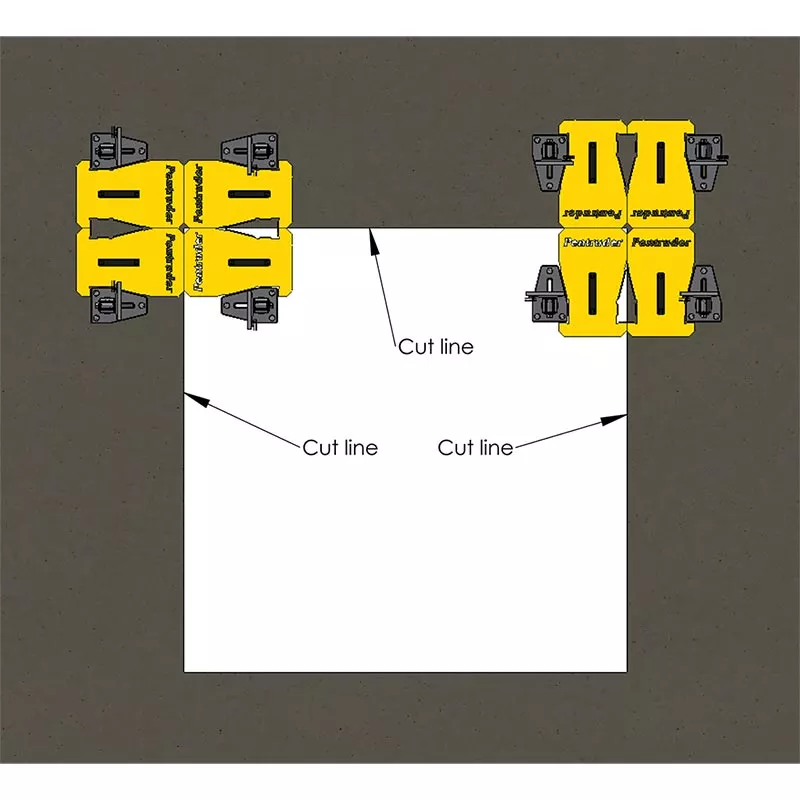

4 pavyzdys, naudojant šabloną 43850301: skirtingi pjovimo linijos nustatymai

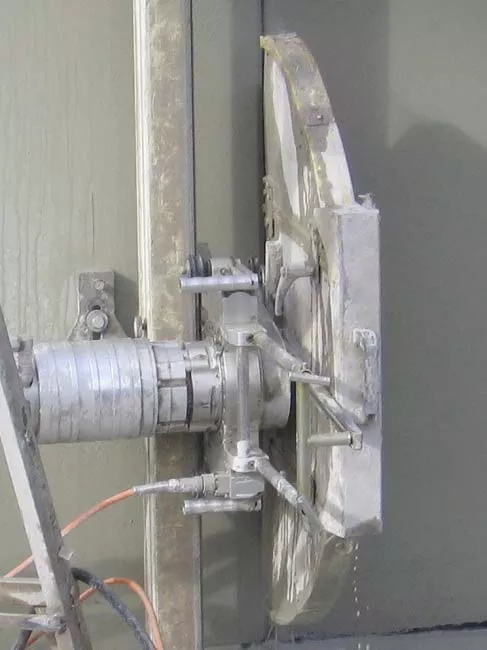

Pavyzdys:

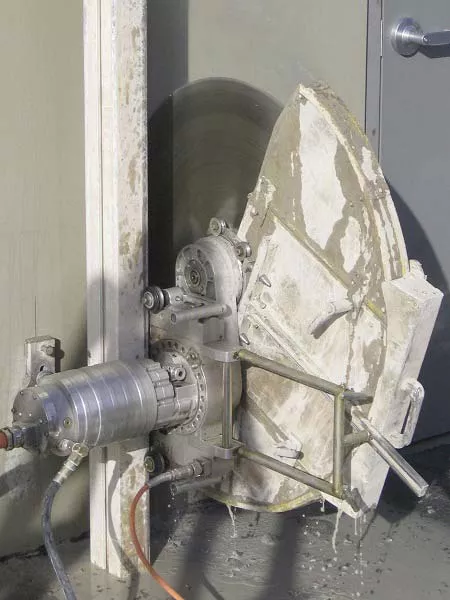

Dešinysis vertikalus pjūvis.

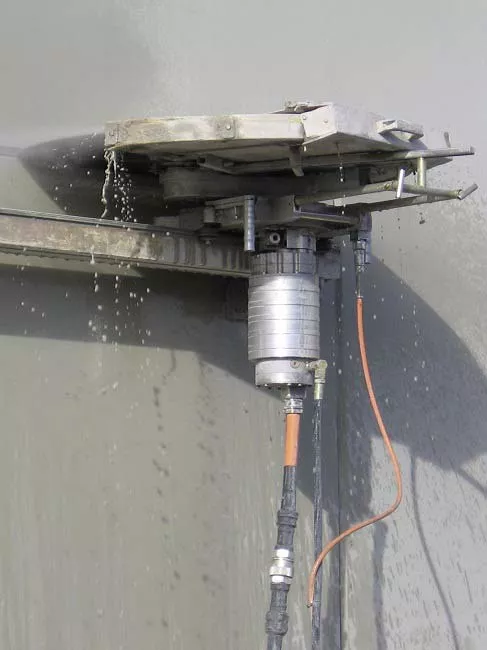

Galvos perkėlimas į viršutinę nustatymo pėdą.

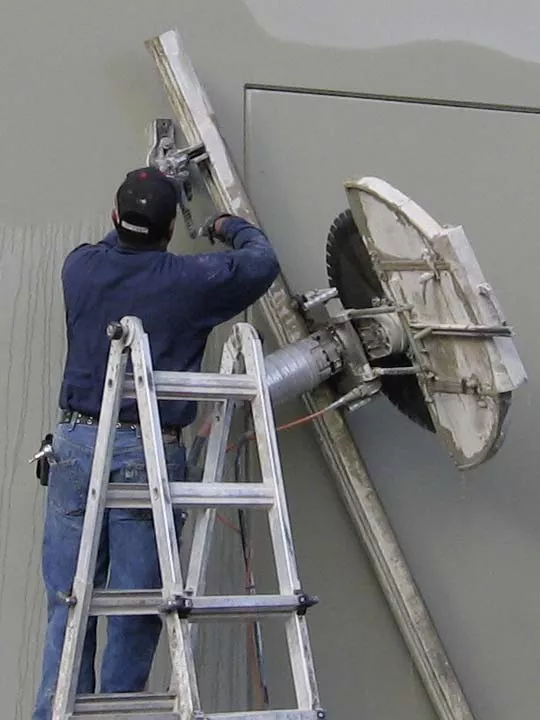

Kreipiančiojo bėgio perkėlimas ir tvirtinimas.

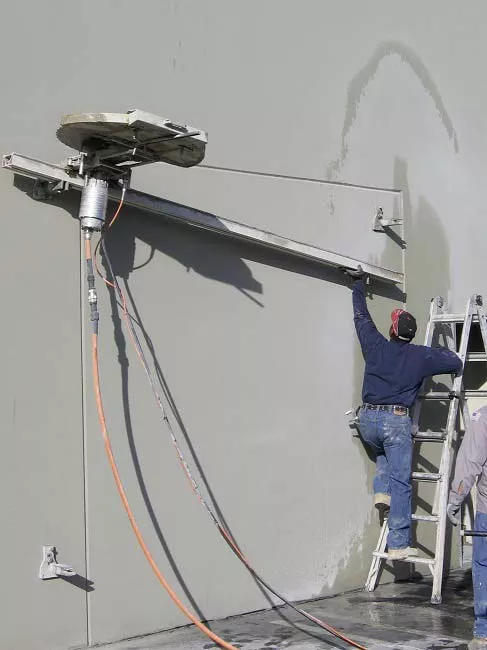

Horizontalus pjūvis.
Vertikalaus pjovimo kreipiančiosios perkėlimas.
Vertikalus pjūvis.
