Pentruder RS2
| Maks. disko Ø | 1600 mm |
|---|---|
| Maks. pjovimo gylis | 715 mm |
| Greičio diapazonas | 475–1125 aps./min. |
| Maksimali išėjimo galia | 18 kW |
| Maks. sukimo momentas | 148 Nm |

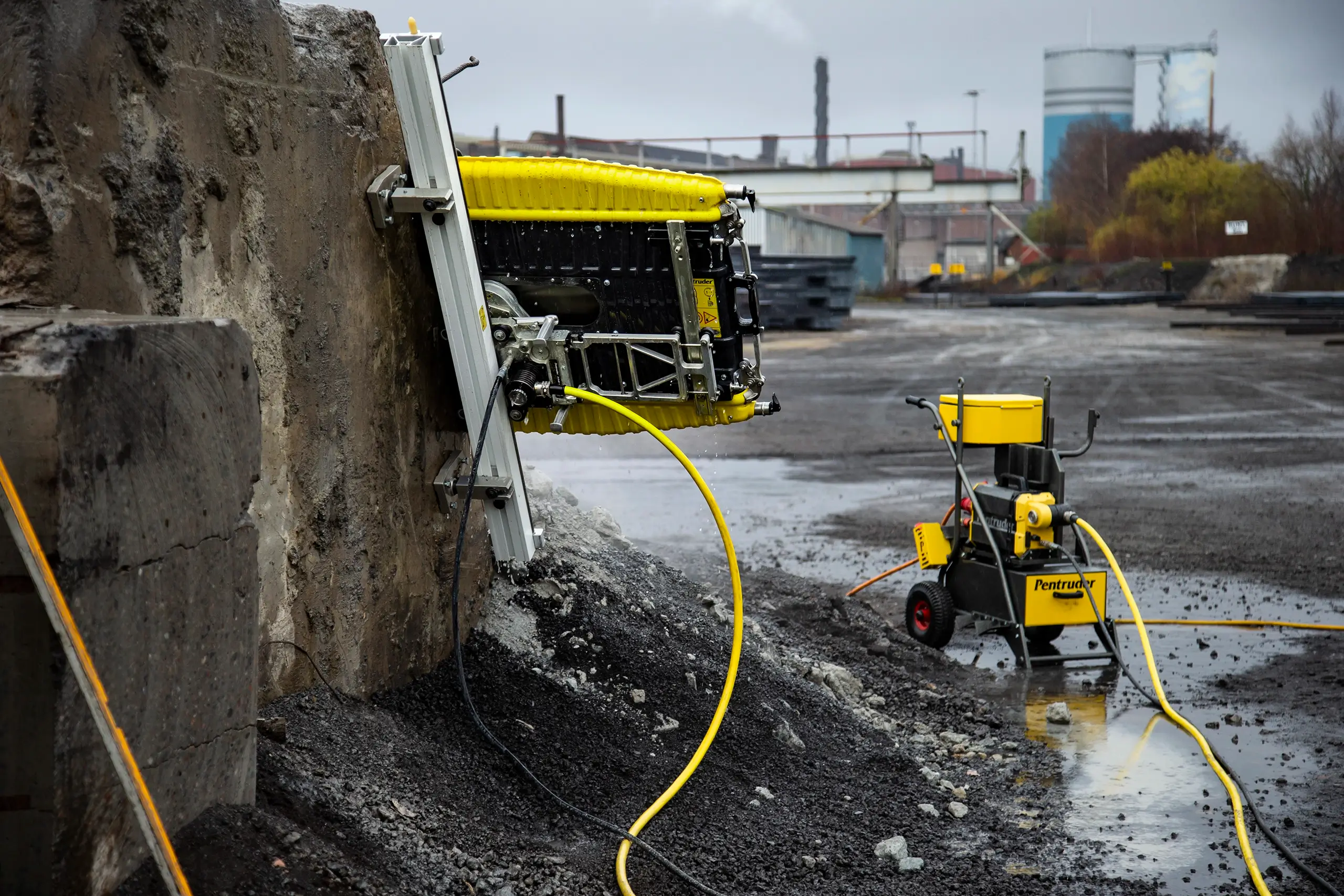

Didelio našumo RS2 sieninis pjūklas betonui pjauti
„Pentruder RS2“ sieninis pjūklas yra našus, vidutinio dydžio įrenginys, sukurtas galvojant apie klientą. Kiekvienas modulis sveria mažiau nei 25 kg, todėl jį lengva valdyti ir nustatyti. RS2 sieninis pjūklas, turintis vieną jungtį ir laidą paprastumui, leidžia greitai pakeisti pjūklelius, nes jame yra efektyvi greito atjungimo jungtis ir grįžtama pjūklo sukimosi kryptis, o tai suteikia daugiau lankstumo. Šis pjūklas, pagamintas ant tos pačios patikimos bėgių sistemos kaip ir kiti „Pentruder“ įrenginiai, yra sukurtas taip, kad nereikalautų daug priežiūros, neaukojant galios ir tikslumo.
Informacija apie Pentruder RS2
„Pentruder RS2“ sieninis pjūklas yra profesionalus įrenginys, kuriame dera lengvumas, didelė galia ir novatoriški sprendimai. Sveria mažiau nei 24,5 kg, įskaitant integruotus variklius, todėl yra vienas lengviausių savo klasėje. Tuo pat metu RS2 sieninis pjūklas pasižymi didžiausia 18 kW galia, užtikrinančia didelį našumą net ir dirbant su kiečiausiomis medžiagomis.
Disko montavimas ant sieninio pjūklo tapo dar paprastesnis dėl naujos kartos greito atleidimo jungės. Šis sprendimas taupo laiką ir supaprastina paruošimo procesą.
Pentruder RS2 sukurtas atsižvelgiant į klientus: jis pasižymi mažomis eksploatavimo sąnaudomis ir dideliu patikimumu. Didžiausio disko, kurį galima sumontuoti šioje mašinoje, skersmuo Ø 1600 mm, todėl pjovimo gylis gali siekti iki 715 mm. Dėl to „Pentruder RS2“ yra universalus įrankis visoms užduotims atlikti: angoms kurti, ardyti ar pjauti gelžbetonines konstrukcijas.

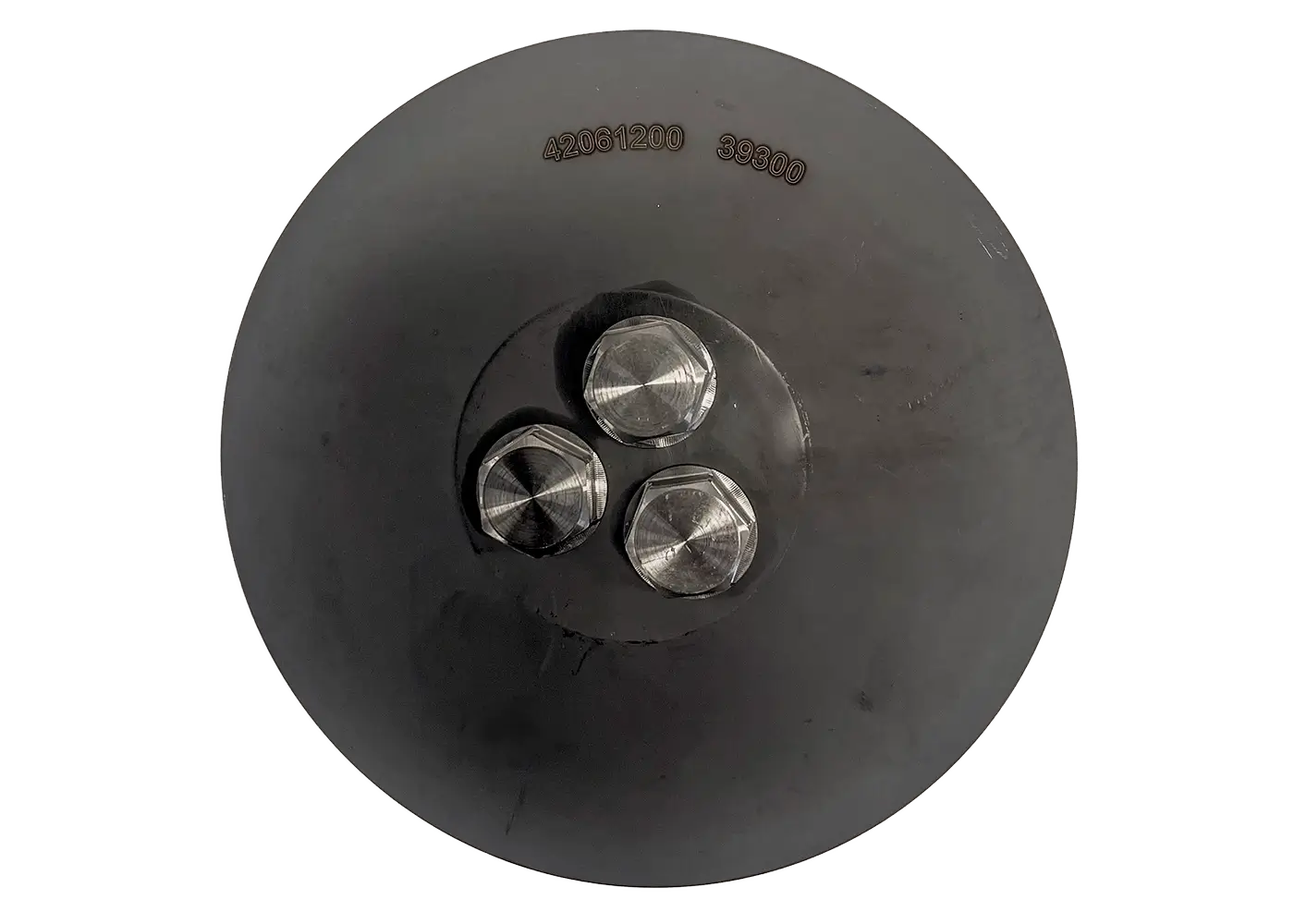

Diskas su atbuline eiga
Aukštas saugumo lygis su trimis varžtais ant flanšo leidžia naudoti disko atvirkštinį sukimą.

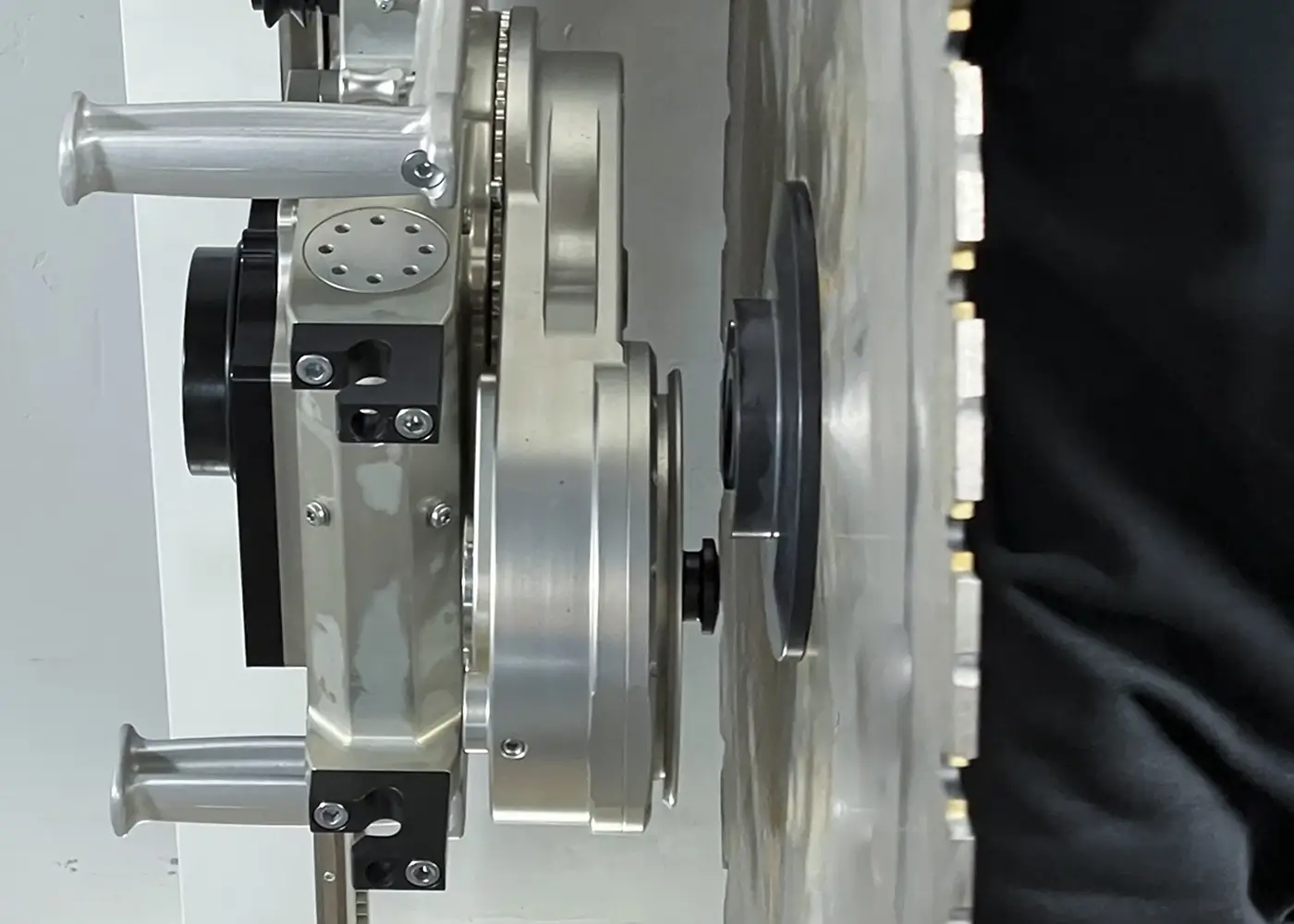

Greitai nuimamas disko flanšas
Greitai nuimamas disko flanšas radialiniam tvirtinimui. Pjovimo diską galima uždėti ant „galvutės“ net ir po to, kai sienų pjovimo staklės yra sumontuotos ant kreipiamųjų bėgių, taip pat ir lygiam pjovimui.

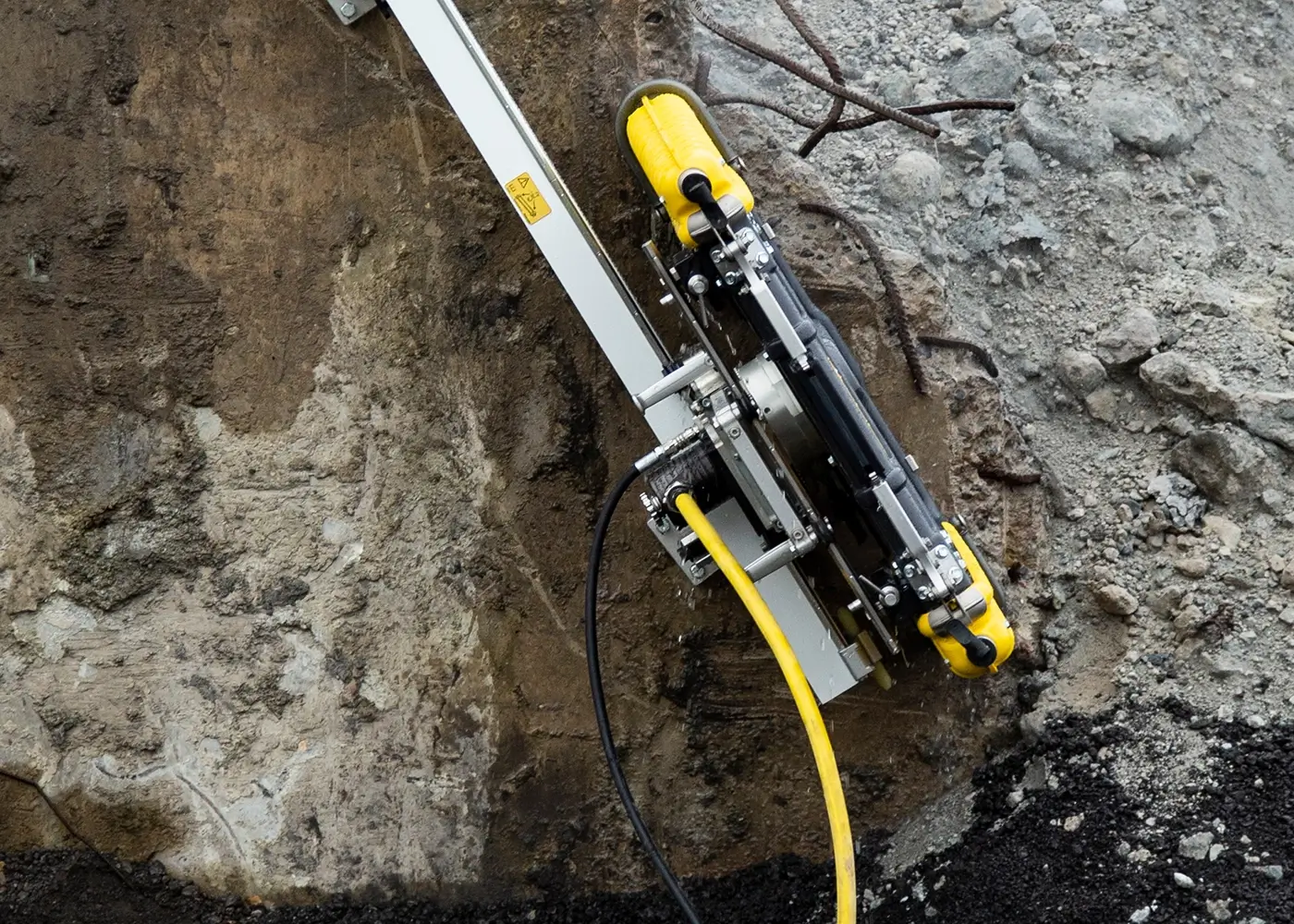

Integruotas variklis
Patobulintas vandens aušinamas pjovimo disko variklis, visiškai integruotas į sienų pjovimo mašinos „galvą“. Labai galingas, palyginti su „galvos“ svoriu.

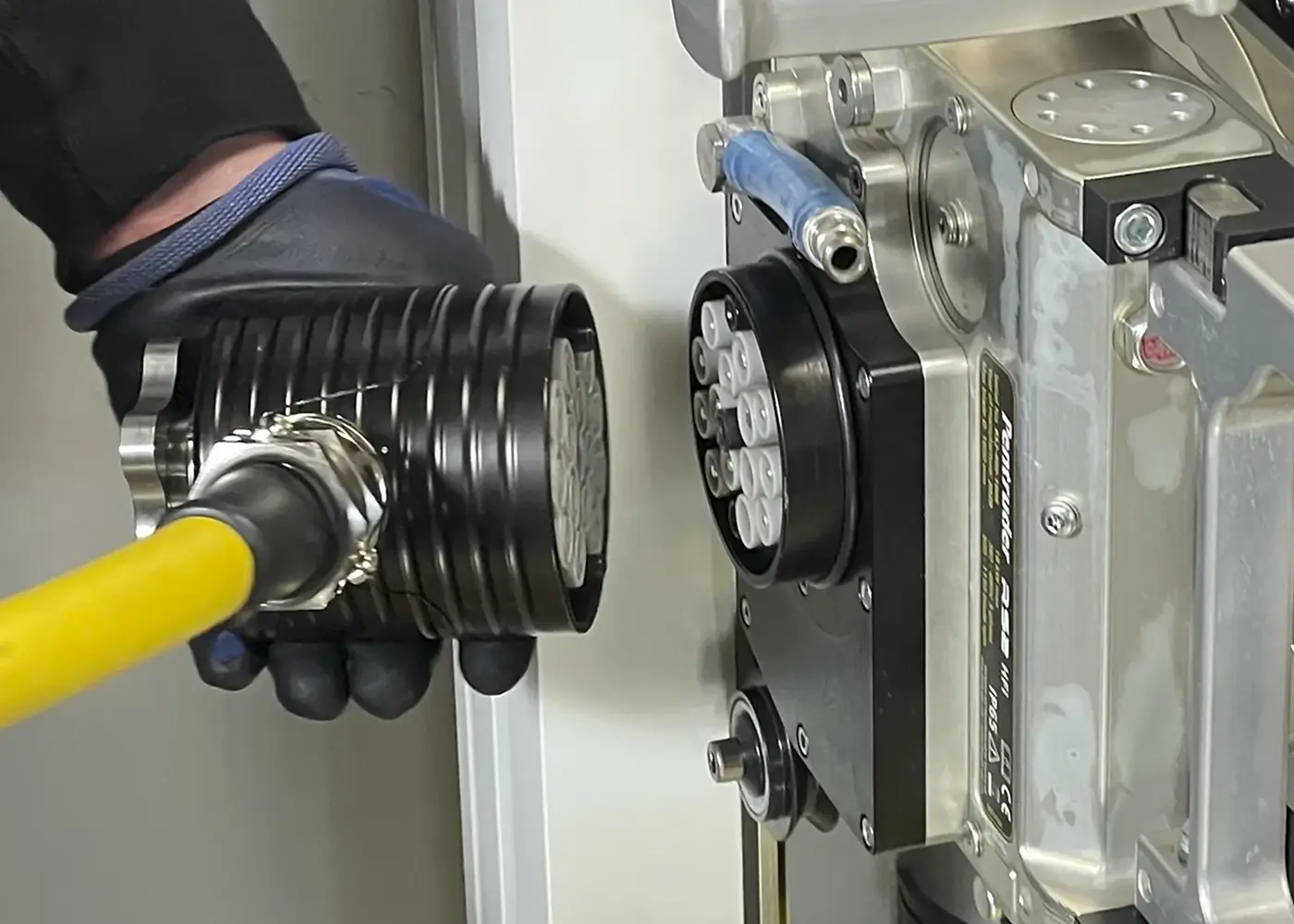

Tik vienas jungtis ir kabelis
Vienintelis 21 mm skersmens kabelis valdo visas mašinos funkcijas. Paprasta jungčių dalių priežiūra naudojant standartinius rankinius įrankius.
Tvirta ir lengva konstrukcija
Lengva pjovimo „galvutė“ sienų pjovimo mašinos pagaminta iš kieto aliuminio, naudojamo aviacijoje.
Tvirtas ir lengvas
Apsauginis gaubtas, pagamintas iš tvirto plieninio vamzdžio ir lakštinio metalo rėmo, itin tvirtos plastikinės detalės užtikrina geriausią apsaugą.
Tvirtas ir patikimas radijo pultas
Sukurtas atsižvelgiant į operatoriaus reikalavimus, siekiant užtikrinti paprastumą, patikimumą ir darbą sunkiomis sąlygomis.

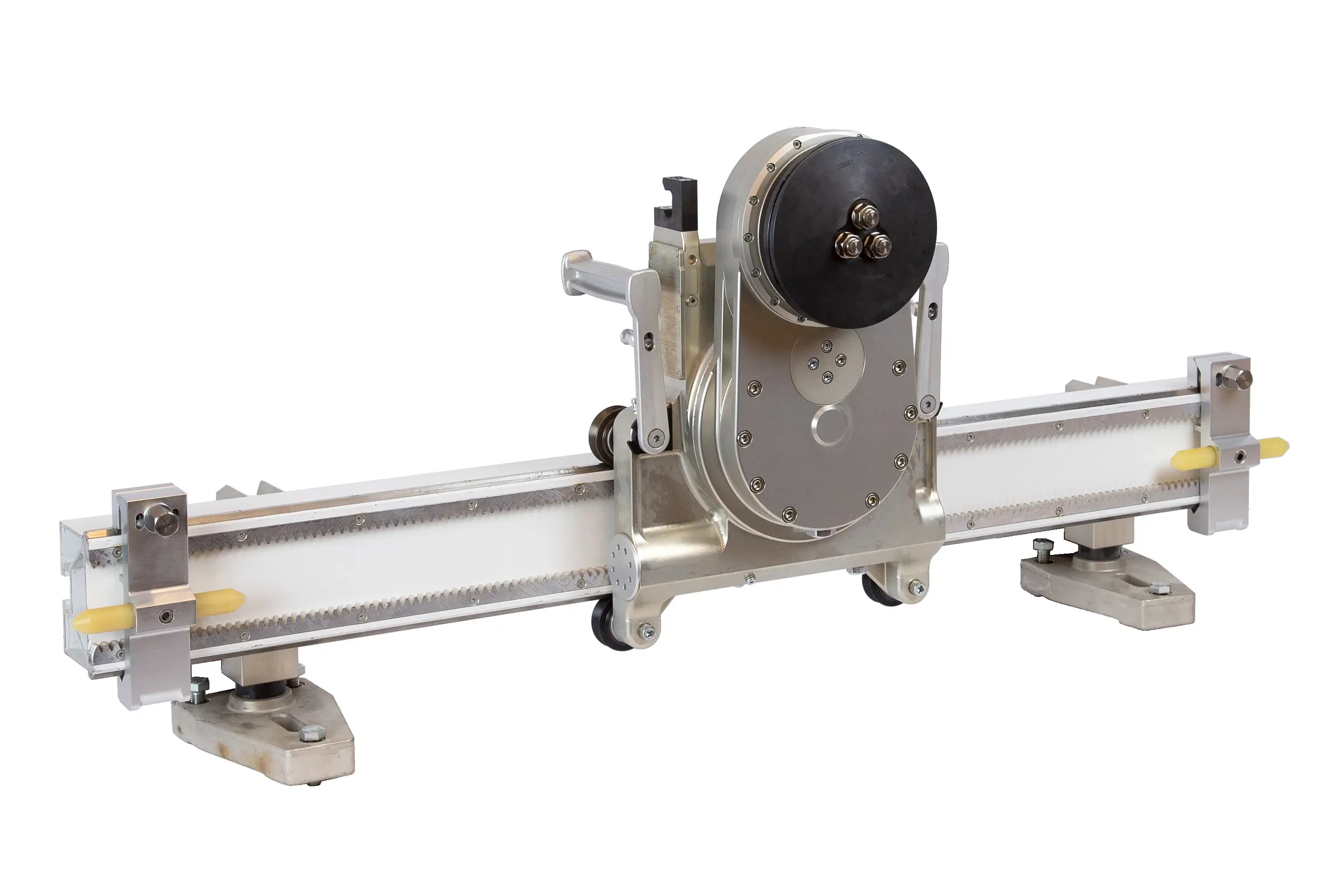

Universalus kreipiamųjų sistema
Vartotojui draugiška kreipiamųjų sistema taupo laiką ir išvengia nereikalingų rūpesčių nustatant mašiną. Pasukamosios kojos turi būti montuojamos tik vieną kartą kiekviename kampe, pavyzdžiui, prapjaunant durų angą.
Variklis apsaugotas nuo perkrovos
Frikcinė mova įmontuota į variklio rotoriaus veleną. Elektroninis slydimo aptikimas apsaugo nuo perkrovos.

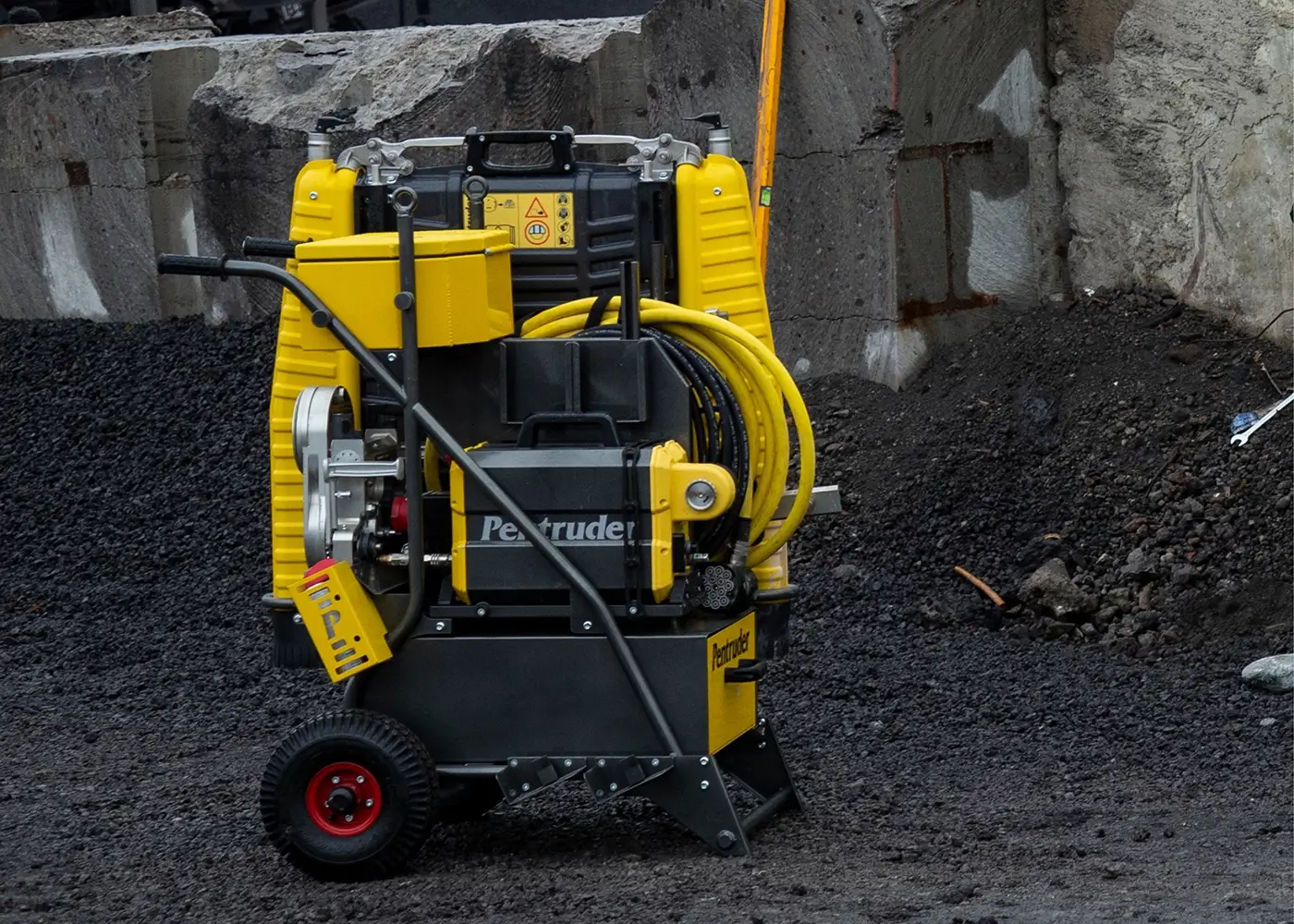

Vežimėlis RS2

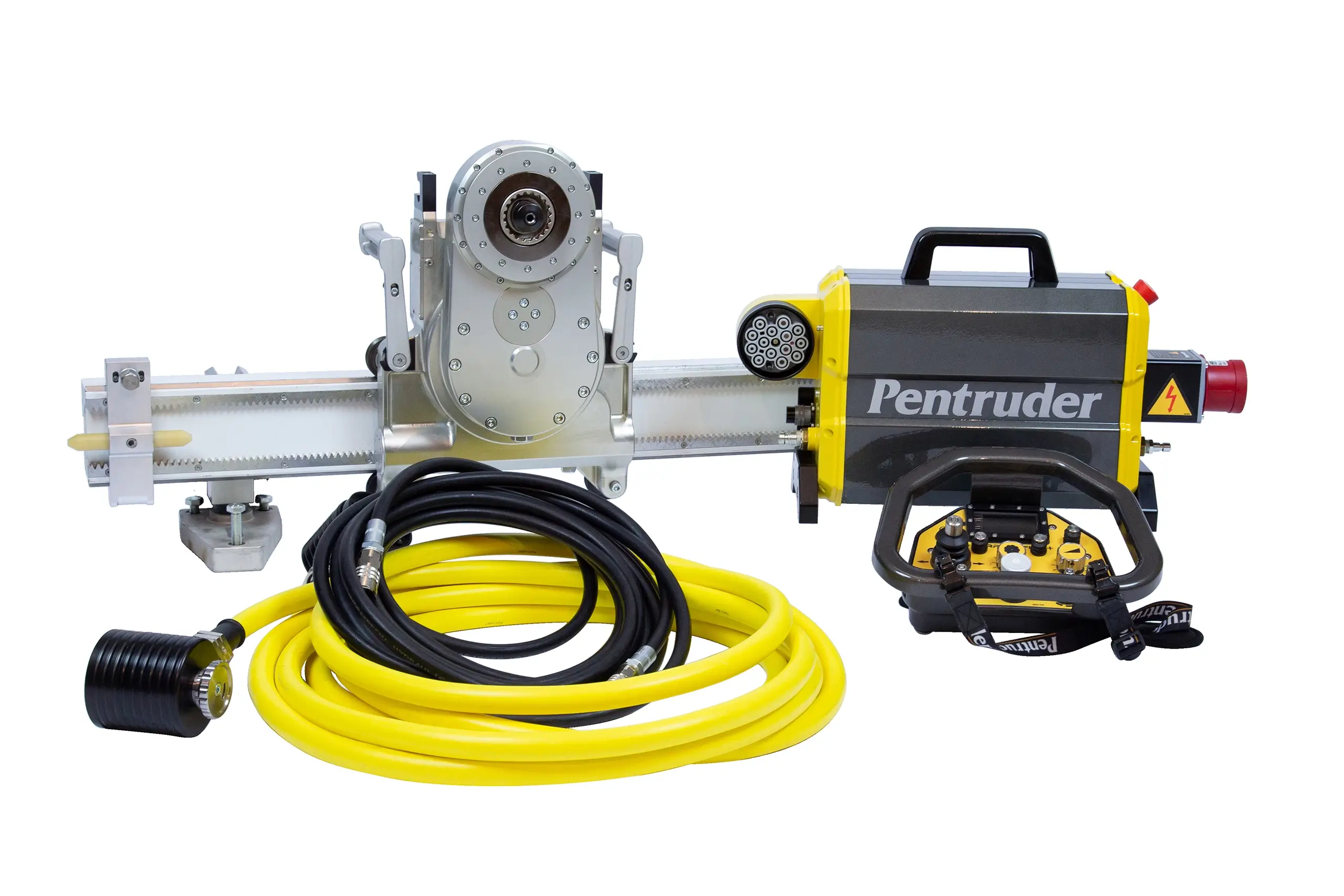

Paprastas standartinio sienų pjovimo mašinos komplekto, įskaitant pjovimo diską Ø 800 mm, transportavimas.
| Informacija | |
|---|---|
| Maks. disko skersmuo: | 1600 mm |
| Pjovimo galvutės svoris: | 24,5 Kg |
| Sūkių diapazonas: | 475–1125 aps./min. |
| Maksimalus išėjimo sukimo momentas: | 148 Nm |
| Variklis: | 18 kW (24 AG) |
| Maks. pjovimo gylis: | 715 mm |
| Maks. pradinio disko skersmuo: | 830 mm |
| Mechaninių greičių skaičius: | 1 |
| Variklio tipas: | Integruotas |
| Suderinami HF varikliai: | Integruotas |
| Variklio svoris: | Integruotas |
| Disko sukimosi kryptis: | Abiejose kryptimis |
| Greitai nuimamas disko jungimas: | Taip, HFi |
| Disko flanšas (visas), Ø tvirtinimo skylės: | Ø 60 mm |
| Disko flanšas (pjaunamas prie sienos), Ø skersmuo – PCD: | Ø 60–108 mm (4-1/4″), 6x M10 Ø 60–110 mm, 6x M10 Ø 60–130 mm, 6x M8 |
| Apsauginiai gaubtai: | GPRS: lygiagretus, pilnas GFRS: lygiagretus, pjovimas prie sienos |
| Garso slėgio lygis*: | 95 dB(A) |
| Valdymo blokas: | Pentpak 3 |
| Įtampa: | 380–480 V, 50/60 Hz |
*Triukšmo slėgio lygis pagal EN 15027/A1. Pateikti triukšmo slėgio lygio duomenys turi tipišką statistinį nuokrypį (standartinį nuokrypį) nuo 1,0 dB (A). Išmatuota pagal EN ISO 11201:1995.
| Diskas skersmuo (mm) Apgr./min. |
⌀ 600 | ⌀ 800 | ⌀ 1000 | ⌀ 1200 | ⌀ 1600 |
|---|---|---|---|---|---|
| 560 (0-10%) | 18 | 23 | 29 | 35 | 47 |
| 650 (20%) | 20 | 27 | 34 | 41 | 54 |
| 690 (30%) | 22 | 29 | 36 | 43 | 58 |
| 780 (40%) | 24 | 33 | 41 | 49 | 65 |
| 820 (50%) | 26 | 34 | 43 | 52 | 69 |
| 910 (60%) | 29 | 38 | 48 | 57 | 76 |
| 950 (70%) | 30 | 40 | 50 | 60 | 80 |
| 1040 (80%) | 33 | 44 | 54 | 65 | 87 |
| 1125 (90-100%) | 35 | 47 | 59 | 71 | 94 |
RAUDONA = Neleidžiama!
Paprastai greitis neturi viršyti 55 m/s (metrų per sekundę). Kaip visada, apskritiminis greitis turi būti koreguojamas atsižvelgiant į betono sudėtį, taip pat pjovimo disko tipą, kokybę ir būklę. Žr. taip pat operatoriaus instrukciją.
GFRS
Apsauginis dangtelis pjovimui arti sienos
GH-RS2
Diskų apsaugos laikiklis
GPRS
Apsauginis gaubtas
Kreipiamasis bėgelis TS
Universalus kreipiamasis bėgelis
MCE-6-WE
Valdymo kabelis su vandens žarna ir apsauginiais dangteliais
Pentpak 3
Pentruder HFi valdymo blokas
Pentruder RS2
Maks. disko Ø: 1600 mm
Maks. pjovimo gylis: 715 mm
Maks. galia: 18 kW
Vieno greičio pavarų dėžė
QEFRS
Flanšas pjovimui prie pat sienos
QERS-60
Disko flanšas
Radijo nuotolinio valdymo pultas HFi
Pentruder HFi radijo nuotolinio valdymo pultas
TF2S
Montavimo koja, simetriška
TP3 ribotuvas
TS kreipiančiojo bėgio ribotuvas
TSS300
Kreipiančiųjų bėgių tvirtinimo blokas
TY-RS2
Vežimėlis sienų pjovimo staklėms Pentruder HFi
GFRS
Apsauginis dangtelis pjovimui arti sienos
GH-RS2
Diskų apsaugos laikiklis
GPRS
Apsauginis gaubtas
Gręžimo šablonas
Gręžimo šablonas
Gręžimo šablonas, dvigubas
Gręžimo šablonas
Kreipiamasis bėgelis TS
Universalus kreipiamasis bėgelis
QEFRS
Flanšas pjovimui prie pat sienos
QERS-60
Disko flanšas
TF2S
Montavimo koja, simetriška
TFAB
Pakreipimo adapteris TF2S
TSS300
Kreipiančiųjų bėgių tvirtinimo blokas
TY-RS2
Vežimėlis sienų pjovimo staklėms Pentruder HFi
| RS2 | 8-20iQ | 8-20HF | CBK | 6-12HF | 6-10HF | |
|---|---|---|---|---|---|---|
| Maks. ø pjovimas diskas, mm: |
1600 | 2000 | 2000 | 1600 | 1200 | 1200 |
| Maks. gylis pjūvis, mm: |
715 | 915 | 915 | 715 | 515 | 515 |
| Maks. ø diskas Pradinis pjūvis, mm: |
830 | 1000 | 1000 | 925 | 800 | 800 |
| Pavarų dėžė: | 1-greitis | 4-greičiai | 4-greičiai | 1-greitis | 2-greičiai | 1-greitis |
| Elektroninis valdymas veleno greitis: |
Taip | Taip | Taip | Taip | Taip | Taip |
| Maks. sukimo18 kW (24 AG) 148 Nm |
18 kW (24 AG) 148 Nm |
22 kW (30 AG): 1: 480 Nm esant 455 aps./min. 2: 335 Nm esant 655 aps./min. 3: 265 Nm esant 830 aps./min. 4: 210 Nm esant 1040 aps./min. 27 kW (37 AG): 1: 495 Nm – 460 aps./min. 2: 345 Nm – 660 aps./min. 3: 275 Nm – 830 aps./min. 4: 220 Nm – 1040 aps./min. 350–440 Hz dažniu |
22 kW (30 AG): 1: 405 Nm esant 510 aps./min. 2: 300 Nm esant 735 aps./min. 3: 240 Nm esant 925 aps./min. 4: 190 Nm esant 1165 aps./min. |
22 kW (30 AG): 1: 275 Nm esant 996 aps./min. |
18 kW (24 AG): 1: 245 Nm esant 800 aps./min. 2: 165 Nm esant 1200 aps./min. |
15 kW (20 AG): 1: 130 Nm esant 1200 aps./min. |
| Veleno greitis esant apkrovai: | 18 kW (24 AG) 475–1125 aps./min. |
22 kW (30 AG): 1: 310–460 aps./min. 2: 450–660 aps./min. 3: 565–830 aps./min. 4: 710–1040 aps./min. 27 kW (37 AG): 1: 350–520 aps./min. 2: 525–745 aps./min. 3: 660–940 aps./min. 4: 830–1185 aps./min. esant 350–500 Hz dažniui |
22 kW (30 AG): 1: 350–510 aps./min. 2: 500–735 aps./min. 3: 630–925 aps./min. 4: 795–1165 aps./min. 300–440 Hz dažniu |
600–996 aps./min. 300–500 Hz dažniu |
1: 640–800 aps./min. 2: 940–1200 aps./min. esant 350–440 Hz dažniui |
815–1200 aps./min. esant 350–440 Hz dažniui |
| Maks. galia Aukšto dažnio variklis: |
18 kW | 27 kW | 22 kW | 27 kW | 18 kW | 18 kW |
| Galima naudoti su aukšto dažnio varikliais: |
18 kW | 27/22/18/15 kW 37/30/24/20 AG |
22/18/15 kW 30/24/20 AG |
27/22/18/15 kW 37/30/24/20 AG |
18/15 kW 24/20 AG |
18/15 kW 24/20 AG |
| Greito atjungimo jungtis diskas: |
Taip | Taip | Taip | Taip | Taip | Taip |
| Nuimamas HF variklis: | Ne | Taip | Taip | Taip | Taip | Taip |
| „Galvos“ svoris: | 24.5 Kg | 25.5 Kg | 25.5 Kg | 24.5 Kg | 21 Kg | 20 Kg |
| Rekomenduojamas svoris HF variklis: |
Integruotas | 18 Kg | 18 Kg | 18 Kg | 18 Kg | 13 Kg |
| Bendras svoris, įskaitant Rekomenduojamas HF variklis: |
24.5 Kg | 43.5 Kg | 43.5 Kg | 42.5 Kg | 39 Kg | 33 Kg |
